رنگ بندی سوکت شبکه

در دنیای امروز که اتکا به اینترنت و شبکه‌های کامپیوتری به امری ضروری تبدیل شده است، درک مفاهیم پایه شبکه از جمله رنگبندی سوکت شبکه، از اهمیت بالایی برخوردار است. در این مقاله به عنوان راهنمای جامع، به رمزگشایی رنگ‌بندی سوکت شبکه و مزایای آن می‌پردازیم و امبدواریم اطلاعات کاملی را در اختیار خوانندگان قرار دهیم.

آشنایی با کابل‌ها و اتصالات شبکه

برای برقراری ارتباط بین دستگاه‌های مختلف در شبکه، از کابل‌های شبکه استفاده می‌شود. کابل‌های شبکه انواع مختلفی دارند که رایج‌ترین آنها کابل‌های twisted-pair (زوج تابیده) هستند. این کابل‌ها از هشت رشته سیم مسی نازک تشکیل شده‌اند که به صورت جفت‌های تابیده در کنار هم قرار گرفته‌اند.

اتصال‌دهنده RJ45 به عنوان رابط استاندارد برای شبکه‌های اترنت مورد استفاده قرار می‌گیرد. این اتصال‌دهنده دارای هشت پین است که هر کدام وظیفه‌ای خاص را در انتقال داده‌ها بر عهده دارند.

استانداردهای کابل‌کشی شبکه (LAN)

برای اطمینان از سازگاری و عملکرد صحیح شبکه، از استانداردهای کابل‌کشی شبکه لن LAN استفاده می‌شود. دو نهاد اصلی در تدوین این استانداردها، انجمن صنایع مخابراتی (TIA) و اتحادیه صنایع الکترونیک (EIA) هستند.

رایج‌ترین استاندارد کابل‌کشی شبکه، EIA/TIA-568 است که در دو پیکربندی A و B ارائه می‌شود. در این استاندارد، هر پین در اتصال‌دهنده RJ45 به یک رنگ خاص اختصاص داده می‌شود.

نحوه رنگ‌بندی سوکت شبکه استاندارد

در هر دو پیکربندی A و B استاندارد EIA/TIA-568، رنگ‌های مختلف به پین‌های اتصال‌دهنده RJ45 اختصاص داده شده‌اند. این رنگ‌بندی منطقی بر اساس وظایف هر پین در انتقال داده‌ها (مانند ارسال داده، دریافت داده) تعیین شده است.

ترتیب رنگ‌بندی سوکت شبکه

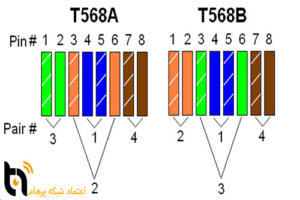

ترتیب رنگ‌بندی سوکت شبکه در پیکربندی‌های A و B استاندارد EIA/TIA-568 به شرح زیر است:

پیکربندی A:

• پین 1: سفید-سبز
• پین 2: سبز
• پین 3: سفید-نارنجی
• پین 4: آبی
• پین 5: سفید-آبی
• پین 6: نارنجی
• پین 7: سفید-قهوه‌ای
• پین 8: قهوه‌ای

پیکربندی B:

• پین 1: سفید-نارنجی
• پین 2: نارنجی
• پین 3: سفید-سبز
• پین 4: آبی
• پین 5: سفید-آبی
• پین 6: سبز
• پین 7: سفید-قهوه‌ای
• پین 8: قهوه‌ای

رنگ‌بندی سوکت زدن شبکه LAN

برای رنگ‌بندی سوکت شبکه، ابتدا باید کابل شبکه مناسب را انتخاب کنید. کابل‌های شبکه در دسته‌بندی‌های مختلفی (مانند Cat5e، Cat6) با پهنای باند متفاوت موجود هستند. سپس، با استفاده از ابزار مناسب (مانند کریمپ RJ45) و با توجه به ترتیب رنگ‌بندی استاندارد (A یا B)، رشته‌های سیم را در پین‌های مربوطه قرار دهید و آنها را به طور کامل پرس کنید.

رنگبندی سوکت شبکه دوربین و دوربین مدار بسته

رنگ‌بندی سوکت شبکه دوربین مدار بسته به نوع دوربین و پروتکل مورد استفاده (مانند IP یا آنالوگ) بستگی دارد. در حالت کلی، رنگ‌بندی سوکت شبکه دوربین مشابه با رنگ‌بندی سوکت شبکه استاندارد است. رنگ‌بندی کابل شبکه LAN برای دوربین مدار بسته نیز به نوع دوربین و پروتکل مورد استفاده بستگی دارد. در حالت کلی، از کابل‌های UTP (Unshielded Twisted Pair) برای دوربین‌های آنالوگ و از کابل‌های STP (Shielded Twisted Pair) برای دوربین‌های IP استفاده می‌شود.

رنگ‌بندی سیم سوکت شبکه

رنگ‌بندی سیم سوکت شبکه به استاندارد کابل‌کشی شبکه مورد استفاده (مانند EIA/TIA-568 A یا B) بستگی دارد. هر رشته سیم برای سوکت زدن کابل شبکه به یک رنگ خاص کدگذاری شده است که وظیفه آن را در انتقال داده‌ها مشخص می‌کند. ترکیب رنگ‌بندی کابل شبکه به ترتیب قرارگیری رشته‌های سیم در پین‌های اتصال‌دهنده RJ4 مشخص می شود.

رنگ‌بندی کابل شبکه به منظور دسته‌بندی رشته‌های سیم و تسهیل فرآیند نصب و عیب‌یابی شبکه انجام می‌شود. با استفاده از رنگ‌بندی، می‌توان به سرعت وظیفه هر رشته سیم را در انتقال داده‌ها (مانند ارسال داده، دریافت داده) تشخیص داد.

در رابطه با رنگ بندی کابل شبکه در وبسایت meridiancableassemblies.com آمده است که :

Like all cables, ethernet cables can come in several different colors. One color isn’t “better” or “faster” than another cable, but the colors can help denote the intended application. The most common colors seen with ethernet cables are grey, blue, yellow, orange, and white. If the ethernet cable is destined to be outside, it will often be black and waterproof to help it survive longer in the elements.

انواع رنگ‌بندی کابل شبکه

دو نوع رنگ‌بندی اصلی برای کابل شبکه وجود دارد:

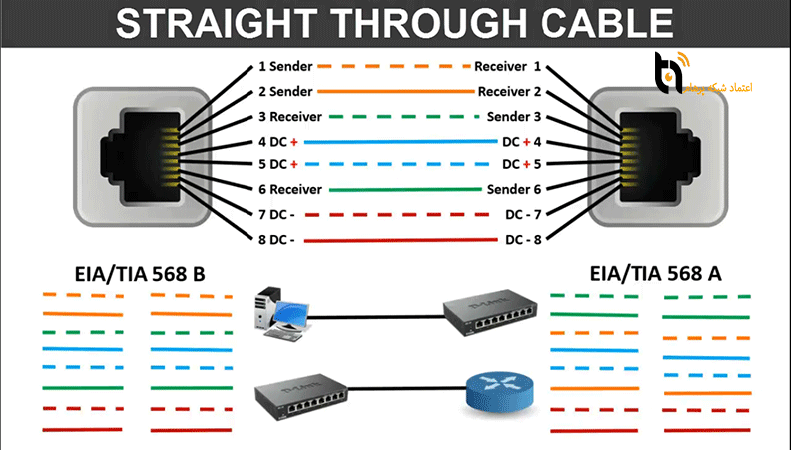

• رنگ‌بندی مستقیم (Straight-Through): این نوع رنگ‌بندی برای اتصال دستگاه‌های مشابه (مانند دو کامپیوتر) به کار می‌رود. در این حالت، ترتیب رنگ‌بندی در هر دو انتهای کابل یکسان است.

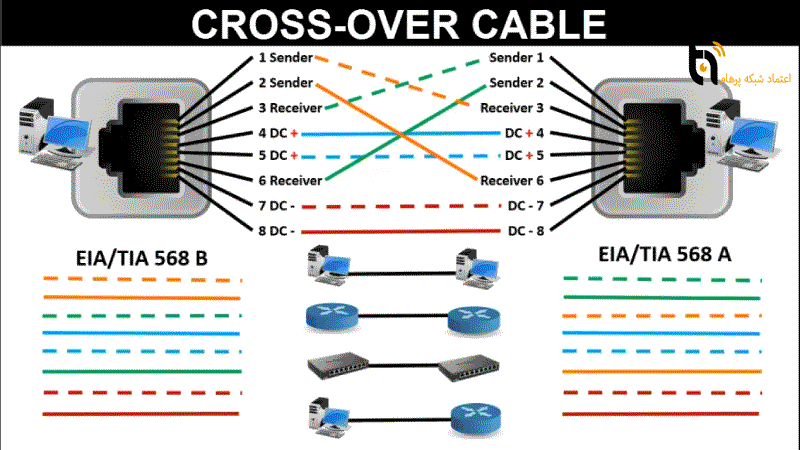

• رنگ‌بندی کراس (Cross-Over): این نوع رنگبندی برای اتصال دستگاه‌های ناهم‌سان (مانند کامپیوتر به سوئیچ) استفاده می‌شود. در این حالت، ترتیب رنگ‌بندی در یک انتهای کابل معکوس ترتیب رنگ‌بندی در انتهای دیگر است.

رنگ‌بندی کابل شبکه cat6

کابل شبکه Cat6 یکی از رایج‌ترین انواع کابل‌های شبکه است که از چهار زوج سیم تابیده تشکیل شده است. رنگبندی کابل شبکه Cat6 مطابق با استاندارد EIA/TIA-568 A یا B انجام می‌شود.

رنگبندی کابل شبکه poe

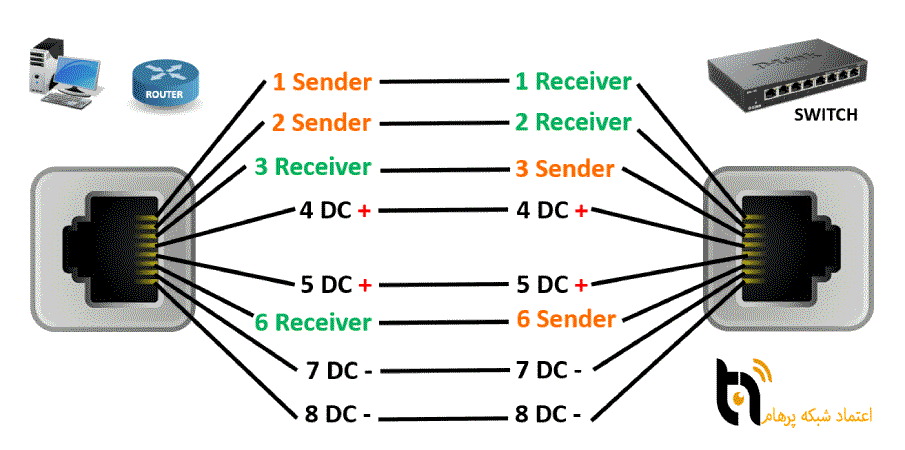

کابل شبکه PoE (Power over Ethernet) برای تامین برق دستگاه‌های PoE مانند دوربین‌های IP یا نقاط دسترسی بی سیم از طریق کابل اترنت استفاده می‌شود. رنگ‌بندی کابل شبکه PoE همانند رنگ‌بندی کابل شبکه Cat6 است، با این تفاوت که دو رشته سیم اضافی برای انتقال برق وجود دارد.

ترتیب رنگ کابل شبکه

ترتیب رنگ کابل شبکه به استاندارد کابل‌کشی شبکه مورد استفاده (مانند EIA/TIA-568 A یا B) بستگی دارد. در این استانداردها، هر پین در اتصال‌دهنده RJ45 به یک رنگ خاص اختصاص داده می‌شود.

مزایای رنگ‌بندی سوکت شبکه LAN

رنگ‌بندی سوکت شبکه مزایای متعددی را به همراه دارد، از جمله:

• راه‌اندازی آسان شبکه: رنگ‌بندی سوکت‌ها به شما کمک می‌کند تا به راحتی کابل‌ها را به پورت‌های صحیح متصل کنید و از بروز خطاهای اتصال جلوگیری کنید.
• عیب‌یابی آسان: در صورت بروز مشکل در شبکه، رنگبندی سوکت‌ها می‌تواند به شما در یافتن منبع مشکل کمک کند.
• نگهداری آسان: رنگ‌بندی سوکت‌ها به شما کمک می‌کند تا به راحتی کابل‌ها را در شبکه شناسایی و مدیریت کنید.
• ترویج بهترین شیوه‌ها: استفاده از رنگ‌بندی استاندارد در سراسر صنعت، به ترویج بهترین شیوه‌ها و اطمینان از قابلیت اطمینان شبکه کمک می‌کند.

نکات مهم در رنگ‌بندی سوکت شبکه:

• از کابل شبکه و اتصالات با کیفیت از برندهای معتبر استفاده کنید.
• از ابزار مناسب برای رنگ‌بندی سوکت شبکه استفاده کنید.
• به ترتیب رنگ‌بندی استاندارد (A یا B) دقت کنید.
• قبل از اتصال کابل‌ها به شبکه، آنها را تست کنید.

درک رنگبندی سوکت شبکه و استفاده از آن به طور صحیح، نقشی اساسی در راه‌اندازی، عیب‌یابی و نگهداری شبکه ایفا می‌کند. با رعایت استانداردهای کابل‌کشی شبکه و استفاده از رنگ‌بندی صحیح، می‌توانید از عملکرد بهینه و قابل اتکای شبکه خود اطمینان حاصل کنید.
