امروزه کارخانه های مختلفی مشغول تولید کابل شبکه هستند که هر کدام از آن ها بر اساس نوع پوشش کابل ها را نامگذاری می کنند. یکی از رایج ترین حروفی که در کابل های شبکه به چشم می خورد حروف tp است. این حروف مخفف عبارت Twisted Pair و به معنی زوج سیم یا جفت سیم به هم تابیده شده می باشد.
بنابراین در هر نوع کابل شبکه ای که این حروف وجود داشته باشد به این معنی است که کابل ها دارای زوج سیم به هم تابیده هستند. این دو حرف در کابل های شبکه UTP و SFTP وجود دارد. یعنی هر دو کابل شبکه دارای جفت سیم به هم تابیده هستند. در این مقاله از اعتماد شبکه پرهام به تفاوت کابل شبکه UTP و SFTP میپردازیم و مزایا و کاربردهای هر یک را توضیح می‌دهیم.
حرف u از دیگر حروف رایجی است که در کابل ها استفاده می شود. این حرف کوتاه شده عبارت Unshielded و به معنی بدون شیلد می باشد. بنابراین تمام کابل های شبکه دارای حرف u بدون شیلد هستند. بنابراین می توان نتیجه گرفت کابل شبکه UTP یک کابل بدون شیلد است.
حرف f در کابل های شبکه مخفف عبارت Foil و به معنی آلومینیوم می باشد. این حرف در کابل های شبکه زمانی بکار می رود که دور زوج سیم ها دارای پوششی از فویل هستند. یعنی کابل شبکه SFTP از این قابلیت برخوردار است.
حرف s موجود در کابل های شبکه مخفف عبارت Shielded و به معنی شیلددار است. یعنی کابل هایی که دارای این حرف هستند به دور زوج سیم های خود از لایه محافظتی شیلد بهره می گیرند.
بطور کلی کابل های شبکه را بر اساس پوشش محافظتی یا همان شیلد به دو نوع شیلددار و بدون شیلد تقسیم می کنند. برای تشخیص این دو نوع کابل به حروفی که قبل از tp می آیند توجه کنید.
| موضوع | توضیحات |
|---|---|
| موضوع مقاله | مقایسه و بررسی کابل‌های شبکه UTP و SFTP |
| نوع کابل UTP | کابل بدون شیلد (Unshielded Twisted-Pair) که ارزان‌تر است و مناسب برای محیط‌های با تداخل کم. |
| نوع کابل SFTP | کابل شیلددار با محافظت بالا در برابر نویز و مناسب برای محیط‌های صنعتی و خارجی. |
| مزایای UTP | قیمت کمتر، نصب آسان‌تر، انعطاف‌پذیری بالا، بدون نیاز به اتصال به زمین. |
| مزایای SFTP | محافظت بالا در برابر تداخل، مناسب برای پهنای باند و سرعت‌های بالاتر. |
| عوامل انتخاب کابل | محیط نصب، سرعت مورد نیاز، بودجه، میزان تداخل الکترومغناطیسی. |
| موارد کاربرد UTP | شبکه‌های خانگی و ادارات کوچک با تداخل کم. |
| موارد کاربرد SFTP | محیط‌های صنعتی و خارجی با تداخل بالا و نیاز به امنیت بیشتر. |

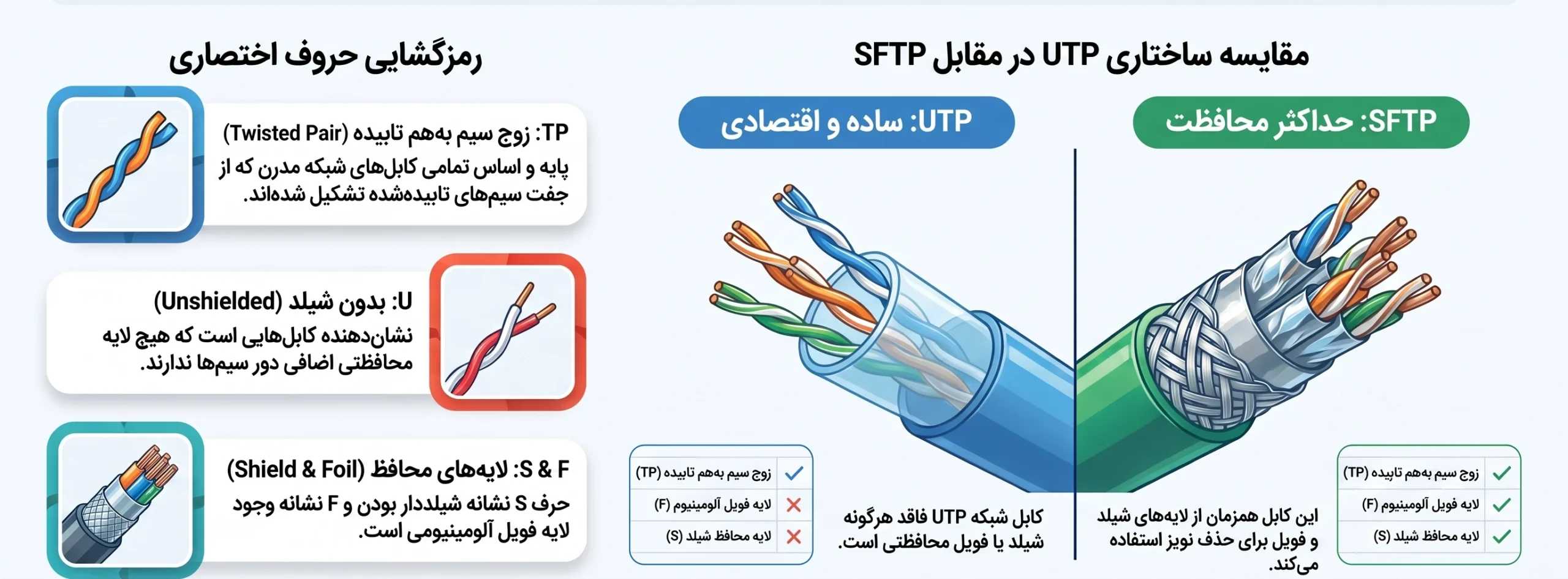

روش نام گذاری کابل‌های شبکه
حرف U برای مشخص نمودن نوع پوشش هر یک از زوج‌ها و TP مخفف عبارت Twisted Pair به معنای زوج تابیده است که در تمامی کابل‌های شبکه مشترک می‌باشد. در حالت کلی تقسیم‌بندی کابل شبکه به شیلددار و بدون شیلد انجام می‌شود:
کابل بدون شیلد (Unshielded Twisted-Pair) UTP
کابل شیلد دار (shielded Twisted-Pair) STP
کابل UTP
کابل شبکه utp کوتاه شده عبارت Unshielded Twisted Pair و یکی از ارزان ترین و ساده ترین کابل های شبکه می باشد. همانطور که اشاره نمودیم کابل های شبکه به دو نوع شیلددار و بدون شیلد تقسیم می شوند. برای اینکه تشخیص دهید این کابل شبکه از چه نوعی است به حروف قبل از tp توجه کنید. حرف u این کابل شبکه نشان می دهد UTP یک کابل شبکه بدون شیلد است. یعنی هیچ نوع لایه محافظتی به دور زوج سیم های به هم تابیده وجود ندارد.
به همین دلیل نویزهای زیادی در این کابل به وجود می آیند. این موضوع سبب شد از این نوع کابل شبکه برای انتقال اطلاعاتی که آنچنان مهم نیستند استفاده می شود. شبکه های خانگی و ادارات کوچک رایج ترین مکان هایی هستند که از کابل UTP استفاده می کنند. در این اماکن تجهیزات زیادی استفاده نمی شود و تداخل الکترومغناطیسی کمی وجود دارد. لذا حتما نیاز نیست از کابل های شیلددار استفاده کرد.
بدون شیلد بودن این کابل سبب شده یکی از باریک ترین، منعطف ترین و ارزان ترین کابل های شبکه تولید شود. لذا بهترین گزینه برای افرادی است که به دنبال کابل های شبکه ارزان قیمت هستند.
مزایای کابل UTP
کابل‌های UTP معمولاً ارزان‌تر از همتایان شیلد دارخود هستند، و اگر با بودجه محدود کار می‌کنید، آنها را به یک راه‌حل عالی برای نیازهای شبکه شما تبدیل می‌کند. شما مجبور نیستید برای فلز اضافی داخل کابل که شیلد یا پوشش فویل را فراهم می کند، بهایی پرداخت کنید. این کمبود فلز در داخل کابل همچنین کار با کابل‌های UTP را آسان‌تر می‌کند، زیرا انعطاف‌پذیرتر و سبک‌تر هستند. این کار نصب را آسان‌تر می‌کند، زیرا می‌توانید آنها را در فضاهای کوچک‌تر و گوشه‌های تنگ‌تر هدایت کنید، و همچنین حمل و نقل کابل‌های انبوه را ارزان‌تر و آسان‌تر می‌کند.
برای نصب های حرفه ای نیز، کابل های بدون محافظ (شیلد) نیازی به اتصال به زمین در هر دو انتها ندارند، که نصب را آسان تر و سریع تر می کند. در صورتیکه کابل شیلد دار شما به صورت صحیح نصب نشده باشد به دلیل تداخل و نویز صورت گرفته در انتقال داده می توان از کابل UTP به جای کابل شیلد دار استفاده کرد.
با کابل بدون شیلد، ترس کمتری از آسیب دیدن کابل در آینده دارید. در جایی که یک کابل شیلد دار با شیلد آسیب دیده ممکن است نتواند به درستی از داده‌های خود محافظت کند و بنابراین نیاز به تعویض دارد، هیچ انتظاری از کابل‌های بدون شیلد وجود ندارد، بنابراین نیازی به تعویض آنها نیست.
انواع کابل زوج به هم تابیده Twisted Pair
شناخت انواع کابل های شبکه از مهمترین نکاتی است که برای راه اندازی شبکه باید درباره آن بدانیم. در بازار، نام انواع کابل شبکه را می‌بینید و ممکن است در ابتدا کمی گیج شوید. در این قسمت انواع کابل شبکه زوج به هم تابیده را مفصل شرح می‌دهیم تا نام انواع کابل شبکه برای تان واضح و روشن شود:

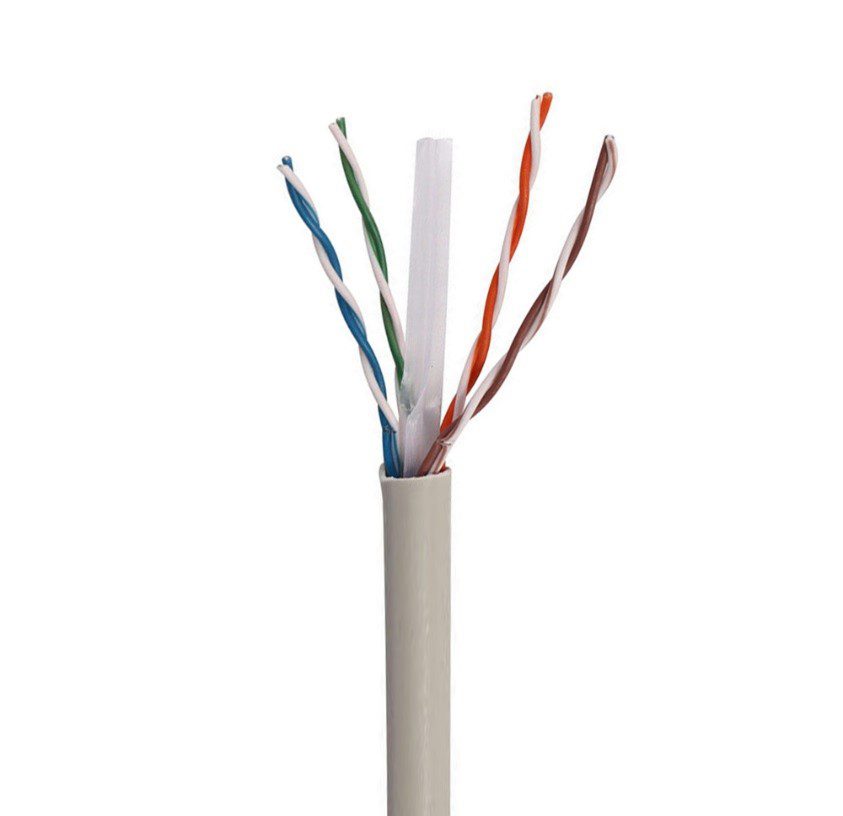

کابل Unshielded Twisted یا UTP
- کابل Unshielded Twisted یا UTP که زوج به هم تابیده بدون شیلد است و در اترنت و Fast Ethernet کاربرد دارد. نام استاندارد این نوع کابل شبکه U/UTP است.
- ارزان ترین کابل از بین تمام انواع کابل شبکه، کابل شبکه U/UTP است چون هیچ شیلد و محافظی به دور سیم هایش ندارد بنابراین در شبکه هایی که اهمیت داده خیلی مطرح نیست استفاده می‌شود.

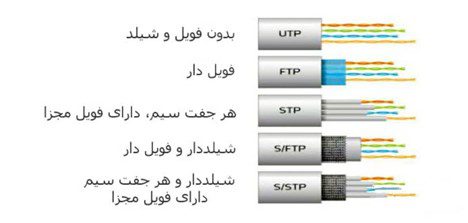

کابل Shielded Twisted Pair یا STP
کابل Shielded Twisted Pair یا STP که زوج به هم تابیده شیلد دار است و در شبکه های توکن رینگ و Gigabit Ethernet کاربرد دارد.
کابل شبکه STP بیشتر در محیط هایی که نویز بیشتری وجود دارد استفاده می‌شود برای مثال در کابل کشی فواصل طولانی و یا وقتی کابل شبکه قرار است نزدیک میدان های مغناطیسی مثل کابل برق قرار گیرد.
در کابل های STP شیلدها به روش های مختلفی به دور سیم ها اعمال می‌شود. F در نام کابل های STP بیانگر وجود فویل است و S بیانگر وجود شیلد یا محافظ بافته شده.
فویل برای جلوگیری از نویز و شیلد برای تخلیه اثرات القایی و الکتریسیته ساکن به سیستم ارت، در ساختار کابل شبکه STP قرار می‌گیرد.
در ادامه انواع مختلف کابل شبکه شیلددار STP را از نظر ساختار بیشتر بررسی می‌کنیم تا به راحتی تفاوت بین انواع مختلف کابل شبکه STP را یاد بگیرید.

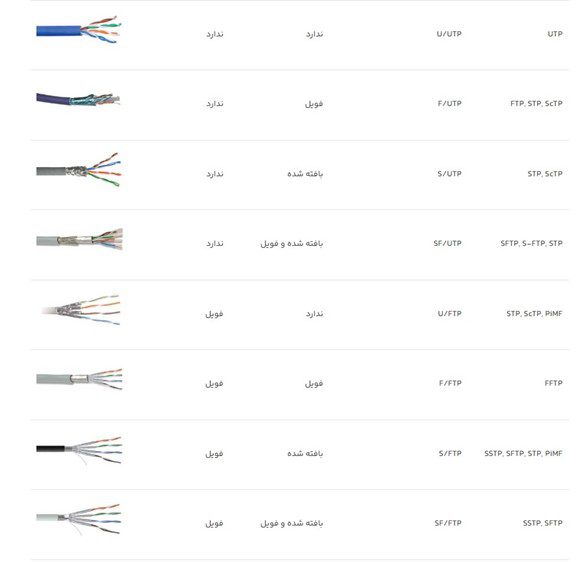

تفاوت انواع کابل شبکه FTP و SFTP و UTP و STP چیست؟
کابل UTP کابل‌های زوج به هم تابیده بدون محافظ هستند که در حال حاضر پر کاربردترین سیستم کابل کشی برای پهنای باند کمتر از 250 مگاهرتز است که به عملکرد خاصی از برنامه‌های شبکه نیاز ندارد. مزیت اصلی آنها ارزان بودن؛ ساخت و نگهداری ساده تر است.
FTP کابل‌های زوج به هم تابیده فویل شده هستند که پهنای باند بیشتر؛ عملکرد ضد نویز بهتر است. در مقابل؛ این نوع کابل‌ها نسبت به کابل‌های شبکه UTP دارای قیمت بالاتری هستند و هزینه نصب بالاتر هم دارند.STP کابل زوج به هم تابیده شیلد شده است که هر جفت کابل از یک محافظ فویلی استفاده می‌کند و چهار جفت سیم را با هم دسته بندی می‌کند؛ یک محافظ بافته شده مشترک وجود دارد.
این نوع کابل مناسب برنامه‌های شبکه با سرعت بالا؛ ارائه انقال بسیار امن، مناسب برای پشتیبانی از نیازهای آینده، مناسب برای استفاده از فایل‌های چند رسانه ای می‌باشد. SFTP کابل زوج به هم تابیده شده ای است که از دو محافظ استفاده می‌کند. این نوع کابل‌ها بسیار با کیفیت بوده و بالاترین درجه محافظت را در مقابل تداخل و امنیت انتقال دارد.
به نقل از وبسایت jpc-pt.com درباره مزایای S/FTP نسبت به U/UTP چنین گفت است:
Less Interference – S/FTP provides greater protection to twisted pair, resulting in reduced crosstalk, EMI and electrical interference.
More Flexible – Without a cross divider, the cable diameter can be much smaller in the CAT6A U/FTP cables. Thinner cables are more flexible and easier to route. Thinner cables also allow for better airflow which could help save energy. The cables are flexible and light, which is why our brand of cables is called “FlexLite“.
Easier to Route – Without a cross divider, the termination of CAT6A S/FTP cables is much more flexible, easier to route, and making installation simpler.
Better Performance – When installed correctly, the S/FTP cables provides superior crosstalk and EMI performance. Crosstalk is when the signal in one twisted pair interferes with the signal in another twisted pair.
انواع کابل شبکه شیلد دار یا STP که در شبکه بندی کامپیوترها از آنها استفاده می شود.
1-UFTP مخفف UNSHIELDED WITH FOILED TWISTED PAIRS است و به معنی کابل بدون حفاظ با زوج سیم های به هم تابیده فویل دار است. در ساختار این نوع از کابل ها هیچ محافظی به صورت کلی وجود ندارد. با این وجود زوج سیم ها هر کدام به طور جداگانه توسط فویل محافظت شده است. این نوع پوشش هم محافظی در برابر EMI است و هم از تداخل جفت سیم های مجاور پیشگیری می کند.

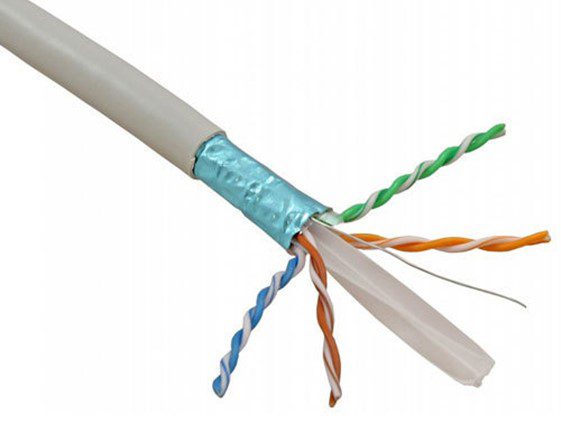

۲ FUTP- مخفف FOILED WITH UNSHIELDED TWISTED PAIRS است و به معنای کابل دارای فویل با زوج سیم به هم تابیده بدون شیلد. این کابل را اغلب با نام FTP می شناسند. در ساختار این نوع از کابل های شبکه یک محافظ از فویل اطراف تمام جفت سیم های به هم تابیده وجود دارد. زوج سیم ها به صورت زوج هیچ شیلد و فویلی ندارند. در کنار این زوج سیم ها، سیم تخلیه نیز وجود دارد.
با نصب و اتصال صحیح این کابل سیگنال های ناخواسته از طریق سیم تخلیه به زمین منتقل می شود. در این ساختار محافظت در برابر تداخل های EMI و RFI از طریق فویل و نیز سیم drain ایجاد می شود.

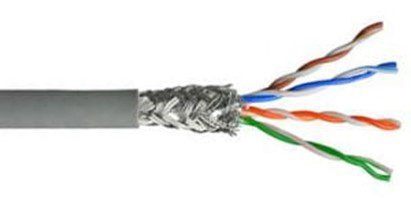

۳ SUTP- مخفف SHIELDED WITH UNSHIELDED TWISTED PAIRS و به معنای شیلد با زوج سیم های به هم تابیده بدون شیلد یا محافظ است. ساختار کابل SUTP همانند FUTP است با این تفاوت که به جای فویل، این کابل دارای شیلد بافته شده است. شیلد در اطراف تمام زوج سیم های به هم تابیده قرار دارد و زوج سیم ها به طور جداگانه محافظی ندارند. کابل SUTP در بیشتر مواقع با نام STP در بازار عرضه می شود.
گرچه به کابل های شیلد دار نیز عنوان STP می دهند. کابل SUTP در مقایسه با کابل U/UTP از سرعت انتقال بالاتر در فواصل طولانی تر پشتیبانی می کند. بافت شیلد محافظ در این نوع کابل باعث شده است تا SUTP از مقاومت مکانیکی بالاتری برخوردار باشد.
4- SF/UTP برای آشنایی بیشتر و پاسخ کامل تر به سوال کابل SFTP چیست برخی از کابل های شبکه و علت نامگذاری آنها را تا به اینجا مطرح کردیم. اما SFUTP که مخفف SHIELDED AND FOILED WITH UNSHIELDED TWISTED PAIRS و به مفهوم کابل دارای شیلد و فویل با زوج سیم های بدون محافظ است. در کابل های SFUTP دو نوع محافظ به صورت فویل و شیلد بافته شده در اطراف تمام زوج سیم های به هم تابیده وجود دارد.
جفت سیم ها هیچ محافظی به طور جداگانه ندارند. کابل SFUTP دارای محافظت موثرتری نسبت به SUTP و FUTP در برابر نویز های الکترو مغناطیسی دارد.

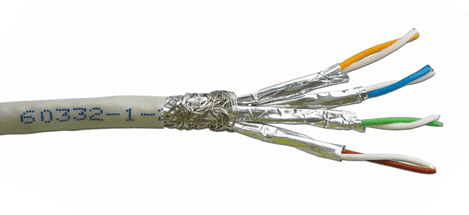

۵ SFTP- مخفف SHIELDED WITH FOILED TWISTED PAIRS و به معنی کابل شیلد دار با جفت سیم های تابیده فویل دار است. این ساختار بسیار مشابه FFTP است با تفاوت جزئی در محافظ کلی کابل. در SFTP زوج سیم های تابیده هر کدام به طور جداگانه با فویل پوشش داده شده اند و کلیه این سیم ها با شیلد بافته شده محافظت می شوند.
بافت شیلد موجب می شود که علاوه بر محافظت کابل در برابر نویزها، قابلیت انعطاف پذیری بیشتری داشته باشد. ضمن این که مقاومت مکانیکی این کابل بالاتر است..

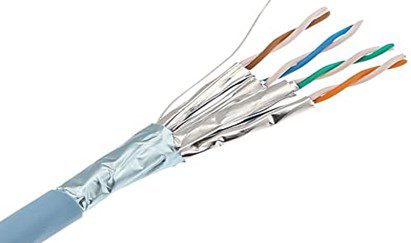

۶. FFTP- مخفف FOILED WITH FOILED TWISTED PAIRS به مفهوم کابل محافظ دار (فویل) با جفت سیم های تابیده فویل دار است. در این نوع کابل ها یک محافظ از فویل در اطراف تمام زوج سیم های تابیده شده قرار دارد. همچنین هر کدام از زوج سیم ها به طور جداگانه با یک فویل پوشش داده شده است.
ساختار کابل به گونه ای طراحی شده است که ارتباط با محافظت بیشتری در برابر تداخل های جفت سیم ها، سایر کابل ها، RFI و EMI برقرار می شود.
7- SFFTP مخفف SHIELDED AND FOILED WITH FOILED TWISTED PAIRS است که به محافظت کابل با فویل و شیلد و پوشش جفت سیم های به هم تابیده اشاره دارد. در این کابل حداکثر محافظت در برابر نویز های RFI, EMI و crosstalk ها ایجاد شده است.
کابل SFFTP دارای دو محافظ کلی در اطراف زوج سیم های به هم تابیده است که یکی از فویل و دیگری از شیلد بافته شده است. علاوه بر این دو نوع حفاظ، پوششی از فویل هر کدام از زوج سیم های تابیده شده را از هم تفکیک می کند.
جمع بندی
در این مقاله به بررسی تفاوت کابل شبکه UTP و SFTP پرداخته شد. کابل UTP به دلیل عدم وجود لایه محافظ، قیمت کمتر و نصب آسان‌تری دارد و برای محیط‌های داخلی و با تداخل الکترومغناطیسی کم مناسب است. در مقابل، کابل SFTP با داشتن لایه‌های محافظ چندگانه، مقاومت بالایی در برابر تداخل و نویز دارد و برای محیط‌های صنعتی، خارجی و شبکه‌های با سرعت بالا ایده‌آل است. انتخاب نوع کابل مناسب به عوامل مختلفی مانند محیط نصب، سرعت مورد نیاز و بودجه بستگی دارد.
سوالات متداول شما
1. چه عواملی در انتخاب بین کابل UTP و SFTP موثر هستند؟
عواملی مانند محیط نصب (داخلی، خارجی، صنعتی)، سرعت مورد نیاز شبکه، بودجه، میزان تداخل الکترومغناطیسی و امنیت اطلاعات در انتخاب نوع کابل موثر هستند.
2. کابل UTP یا SFTP برای شبکه‌های خانگی مناسب‌تر است؟
برای شبکه‌های خانگی معمولاً کابل UTP به دلیل قیمت مناسب‌تر و نصب آسان‌تر انتخاب بهتری است. مگر اینکه محیط خانه دارای تداخل الکترومغناطیسی زیادی باشد.
