نصب و راه‌اندازی سیستم‌های مداربسته به‌منظور افزایش امنیت و نظارت، به یکی از ضروریات زندگی مدرن تبدیل شده‌است. این سیستم‌ها با ثبت و ضبط تصاویر، امکان بررسی وقایع و رویدادها را فراهم می‌کنند. در حالت معمول، تصاویر دوربین‌های مداربسته توسط دستگاه ضبط ویدیویی دیجیتال (DVR) یا دستگاه ضبط ویدیویی تحت شبکه (NVR) ذخیره و مدیریت می‌شوند. این دستگاه‌ها امکاناتی نظیر ضبط مداوم، ضبط بر اساس حرکت، پخش تصاویر ضبط شده و دسترسی از راه دور را فراهم می‌کنند، اما در برخی موارد، نیاز به یک راه‌حل ساده‌تر و کم‌هزینه‌تر برای مشاهده تصاویر به‌صورت زنده وجود دارد. اینجاست که مفهوم اتصال مستقیم دوربین مداربسته به تلویزیون یا مانیتور مطرح می‌شود.
اتصال مستقیم دوربین مداربسته به تلویزیون به‌معنای مشاهده تصاویر دوربین به‌صورت زنده و مستقیم بر روی صفحه تلویزیون یا مانیتور، بدون نیاز به دستگاه DVR یا NVR است. این روش برای مواردی که نیاز به ضبط تصاویر نیست و تنها مشاهده‌ی لحظه‌ای مد نظر است، بسیار کارآمد خواهد بود. به‌عنوان مثال، برای نظارت بر ورودی یک فروشگاه کوچک یا اتاق کودک، اتصال مستقیم دوربین مداربسته به مانیتور می‌تواند گزینه‌ای ایده‌آل باشد.
این کار تنها با دوربین‌های مداربسته‌ای امکان‌پذیر است که خروجی AV (Composite Video) یا HDMI داشته باشند. در صورت وجود این خروجی‌ها، کافیست کابل AV یا HDMI را به ورودی‌های متناظر در تلویزیون متصل کنید و پس از انتخاب ورودی صحیح در تلویزیون، تصاویر دوربین را به‌صورت زنده مشاهده نمایید. این روش بسیار ساده و سریع است و نیازی به هیچ‌گونه تنظیمات پیچیده‌ای ندارد. در این فرصت به بررسی روش‌های مختلف اتصال مستقیم دوربین مداربسته در منزل، مزایا و معایب آن، نکات مهم در هنگام نصب و راه‌اندازی خواهیم پرداخت.
نحوه اتصال مستقیم دوربین مداربسته به تلویزیون
اتصال مستقیم دوربین مداربسته به تلویزیون یکی از روش‌های ساده و کارآمد برای مشاهده تصاویر زنده دوربین‌ها بدون نیاز به دستگاه DVR است. این روش برای افرادی که می‌خواهند هزینه‌های اضافی را کاهش دهند یا نیاز به سیستم نظارتی ساده‌ای دارند، بسیار مناسب است. در ادامه، چندین روش برای اتصال مستقیم دوربین مداربسته به مانیتور و تلویزیون بررسی و هر یک توضیح داده می‌شود.
اتصال مستقیم با کابل AV
این روش یکی از رایج‌ترین و ساده‌ترین راهکارها برای اتصال مستقیم دوربین مداربسته به تلویزیون است و برای دوربین‌هایی که دارای خروجی AV هستند، به‌کار می‌رود.

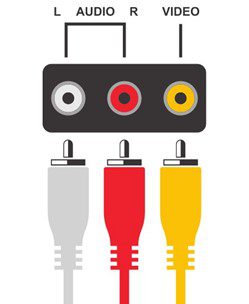

- اتصال کابل AV: ابتدا کابل AV را به پورت خروجی AV دوربین مداربسته متصل کنید. این کابل‌ها دارای سه کانکتور رنگی (زرد، قرمز، و سفید) هستند، اما در این کاربرد تنها کانکتور زرد برای ویدئو استفاده می‌شود.
- چنانچه دوربین مجهز به میکروفون می‌باشد باید کابل قرمز و سفید که مربوط به صدای استریو (چپ و راست) هستند را به خروجی صوتی دوربین و ورودی مربوطه روی تلویزیون متصل کنید. اگر دوربین شما تنها یک خروجی صوتی (تک‌کاناله) دارد، تنها باید کابل سفید را وصل نمایید. این کابل صدای کانال چپ را منتقل می‌کند.
- اتصال به تلویزیون: سر دیگر کابل را به ورودی AV تلویزیون متصل کنید. این ورودی در پشت یا کنار تلویزیون قرار دارد و با رنگ زرد مشخص شده‌است.
- تنظیم ورودی تلویزیون: تلویزیون را روشن کرده و ورودی آن را روی حالت AV (یا Composite) تنظیم کنید. این کار از طریق منوی تنظیمات ورودی تلویزیون یا دکمه‌ای با نام Input انجام می‌شود.
- مشاهده تصاویر: پس از تنظیم، تصویر دوربین مداربسته باید روی صفحه تلویزیون نمایش داده شود.
این روش یکی از ساده‌ترین و اقتصادی‌ترین راه‌ها برای اتصال مستقیم دوربین مداربسته به تلویزیون است. کابل AV ارزان و در دسترس بوده و بسیاری از دوربین‌های آنالوگ قدیمی این نوع خروجی را پشتیبانی می‌کنند. همچنین مراحل راه‌اندازی آسان بوده و نیازی به مهارت فنی خاصی ندارد. این روش برای مکان‌هایی که نیاز به راه‌اندازی سریع و موقت دارند، بسیار مناسب است.
اگرچه کیفیت تصویر در این روش محدود بوده، زیرا کابل AV از استانداردهای قدیمی ویدئویی پشتیبانی می‌کند که رزولوشن پایینی دارند. این موضوع برای نمایش جزئیات دقیق تصاویر امنیتی مناسب نیست. علاوه بر این، طول کابل محدودیت‌هایی در فاصله دوربین و تلویزیون ایجاد می‌کند و در صورت نیاز به کابل بلندتر، احتمال افت کیفیت تصویر افزایش می‌یابد.

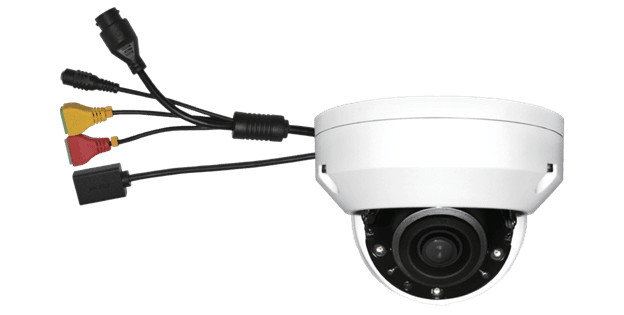

اتصال مستقیم دوربین مداربسته به مانیتور یا تلویزیون با کابل HDMI
برای دوربین‌هایی که از خروجی HDMI پشتیبانی می‌کنند، اتصال مستقیم با کابل HDMI کیفیت تصویر بالاتری نسبت به کابل AV ارائه می‌دهد. این روش برای دوربین‌های مدرن‌تر طراحی شده‌است.
- اتصال کابل HDMI: کابل HDMI را به پورت خروجی HDMI دوربین متصل کنید.
- اتصال به تلویزیون یا مانیتور: سر دیگر کابل را به ورودی HDMI تلویزیون یا مانیتور وصل نمایید.
- تنظیم ورودی: ورودی تلویزیون یا مانیتور را روی HDMI تنظیم کنید. این کار از طریق منوی تنظیمات ورودی یا دکمه Input انجام می‌شود.
استفاده از کابل HDMI برای اتصال مستقیم دوربین مداربسته به تلویزیون، بهترین کیفیت تصویر را ارائه می‌دهد. با این روش می‌توانید تصاویر را با رزولوشن بالا (مانند 1080p یا 4K) مشاهده کنید، که برای جزئیات دقیق امنیتی بسیار مهم است. از سوی دیگر این روش برای دوربین‌های قدیمی که خروجی HDMI ندارند قابل استفاده نیست و تنها به دوربین‌های دیجیتال مدرن محدود می‌شود. علاوه بر این، کابل HDMI در طول‌های زیاد می‌تواند بسیار گران باشد و نیاز به تقویت‌کننده سیگنال یا تجهیزات اضافه برای مسافت‌های طولانی دارد. این موضوع می‌تواند هزینه‌های سیستم را افزایش دهد.
نصب دوربین آنالوگ با فناوری CVBS
- دوربین را در مکان مناسب نصب کنید.
- یک کابل کواکسیال را از طریق فیش BNC به خروجی دوربین متصل نمایید.
- برای تامین برق دوربین، از کابل کانکتور P4 استفاده کرده و قطب‌های مثبت و منفی را به درستی متصل کنید.
- از یک مبدل BNC به RCA برای انتقال سیگنال به ورودی AV تلویزیون استفاده کنید.
- تلویزیون را روشن و ورودی AV را انتخاب کنید تا تصاویر دوربین نمایش داده شوند.
نصب دوربین آنالوگ HD
اگر دوربین شما از تکنولوژی‌های HD-TVI، AHD یا HD-CVI استفاده می‌کند، سیگنال این دوربین‌ها به‌طور مستقیم با تلویزیون‌های معمولی سازگار نیست.
- از یک مبدل AHD به HDMI استفاده کنید.
- کابل کواکسیال را از دوربین به ورودی مبدل متصل نمایید.
- کابل HDMI را بین مبدل و ورودی HDMI تلویزیون قرار دهید.
- تلویزیون را روشن کرده و ورودی HDMI مربوطه را انتخاب کنید.

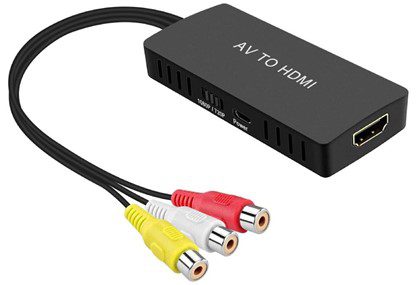

اتصال مستقیم دوربین مداربسته به تلویزیون با استفاده از مبدل AV به HDMI
اگر دوربین شما دارای خروجی AV است اما تلویزیون یا مانیتور شما تنها ورودی HDMI دارد، می‌توانید از یک مبدل AV به HDMI برای اتصال مستقیم دوربین مداربسته به تلویزیون استفاده کنید. این روش ترکیبی از فناوری قدیمی و جدید است.
- اتصال کابل AV به مبدل: خروجی AV دوربین را به ورودی AV مبدل متصل کنید.
- اتصال HDMI مبدل به تلویزیون: کابل HDMI را از خروجی مبدل به ورودی HDMI تلویزیون وصل نمایید.
- تنظیم ورودی تلویزیون: تلویزیون را روی ورودی HDMI تنظیم کنید.
این روش اتصال مستقیم دوربین مداربسته به تلویزیون، انعطاف‌پذیری بیشتری دارد، زیرا به شما امکان می‌دهد دوربین‌های قدیمی‌تر با خروجی AV را به تلویزیون‌های مدرن یا مانیتور با ورودی HDMI متصل کنید. مبدل AV به HDMI همچنین کیفیت تصویر را نسبت به اتصال مستقیم AV بهبود می‌بخشد، زیرا سیگنال ویدئویی پردازش شده و با استاندارد HDMI سازگار می‌شود. این گزینه برای کسانی که قصد دارند تجهیزات قدیمی را با فناوری‌های جدید سازگار کنند بسیار مفید است. اگرچه استفاده از مبدل نیازمند خرید یک دستگاه اضافی است که هزینه را افزایش خواهد داد. همچنین، ممکن است کیفیت تصویر به اندازه اتصال مستقیم HDMI نباشد. زیرا سیگنال در فرایند تبدیل دچار افت جزئی می‌شود. نصب مبدل نیز به کابل‌های اضافی نیاز دارد که می‌تواند پیچیدگی نصب را افزایش دهد.
نصب IP دوربین به تلویزیون
برای اتصال مستقیم دوربین مداربسته به تلویزیون در سیستم‌های تحت شبکه (IP)، نیاز به تلویزیونی دارید که از پورت شبکه (LAN) پشتیبانی کند یا امکان اتصال به شبکه داخلی را داشته باشد.
- دوربین مداربسته IP را با کابل شبکه به ورودی LAN تلویزیون متصل کنید.
- نرم‌افزار مخصوص دوربین را روی تلویزیون نصب یا از مرورگر داخلی تلویزیون برای مشاهده تصاویر استفاده نمایید.
برای اتصال مستقیم دوربین مداربسته به تلویزیون از طریق مودم مراحل زیر را انجام دهید.
- دوربین مداربسته را با کابل شبکه به مودم متصل کنید.
- مطمئن شوید که تلویزیون و دوربین در یک شبکه داخلی تعریف شده‌اند.
- آدرس IP دوربین را در مرورگر تلویزیون وارد کنید.
- با وارد کردن نام کاربری و رمز عبور، به صفحه مدیریت دوربین دسترسی پیدا کرده و تصاویر را مشاهده کنید.
اتصال مستقیم دوربین مداربسته به تلویزیون به صورت بی سیم
اتصال مستقیم دوربین مداربسته به تلویزیون برای دوربین‌های با قابلیت وای‌فای، یکی از مدرن‌ترین و کارآمدترین راه‌حل‌ها محسوب می‌شود.
- اتصال دوربین به شبکه وای‌فای: دوربین را از طریق تنظیمات داخلی به شبکه وای‌فای خانه متصل کنید.
- استفاده از اپلیکیشن یا دستگاه واسط: با استفاده از نرم‌افزار مخصوص دوربین، تصاویر را روی یک دستگاه متصل به تلویزیون (مانند کروم‌کست یا تلویزیون هوشمند) پخش کنید.
- مشاهده تصاویر روی تلویزیون: تلویزیون را روی ورودی مربوطه (مانند HDMI دستگاه واسط یا اپلیکیشن داخلی تلویزیون) تنظیم کنید.
اتصال بی‌سیم پیشرفته‌ترین و راحت‌ترین روش برای اتصال مستقیم دوربین مداربسته به تلویزیون است. این روش امکان مشاهده تصاویر دوربین را بدون نیاز به کابل‌کشی فراهم می‌کند، به‌ویژه برای مکان‌هایی که کابل‌کشی دشوار است بسیار مفید خواهد بود. همچنین، این روش اجازه می‌دهد از راه دور و از طریق دستگاه‌های هوشمند تصاویر را مشاهده کنید. البته این روش به شبکه وای‌فای وابسته است و در صورت ضعف یا قطع شبکه تصاویر دچار تاخیر یا اختلال می‌شوند. نصب و پیکربندی این سیستم نیازمند دانش فنی و گاهی اوقات استفاده از اپلیکیشن‌های خاص است که می‌تواند برای برخی کاربران چالش‌برانگیز باشد.
4 نکته مهم در اتصال مستقیم دوربین مداربسته به تلویزیون
اتصال مستقیم دوربین مداربسته به تلویزیون با رعایت چند نکته کلیدی می‌تواند به عملکرد بهینه و افزایش ایمنی تجهیزات کمک کند.
- خاموش کردن تجهیزات هنگام اتصال کابل‌ها: یکی از مهم‌ترین نکات در هنگام اتصال مستقیم دوربین مداربسته به تلویزیون، خاموش کردن دوربین و تلویزیون پیش از اتصال کابل‌ها است. این کار به جلوگیری از آسیب احتمالی به درگاه‌های ورودی و خروجی تلویزیون و دوربین کمک می‌کند. در زمان اتصال کابل‌های AV یا HDMI، ممکن است اتصال کوتاه یا نویز ایجاد شود که به تجهیزات حساس آسیب می‌رساند. بنابراین، اطمینان حاصل کنید که تمام دستگاه‌ها قبل از شروع عملیات به برق متصل نباشند.
- استفاده از قابلیت ضبط تصاویر تلویزیون: اگر تلویزیون شما دارای قابلیت ضبط تصاویر است، می‌توانید از اتصال مستقیم دوربین مداربسته به تلویزیون برای ضبط تصاویر استفاده کنید. برخی از تلویزیون‌ها به پورت USB یا حافظه داخلی مجهز هستند که امکان ضبط و ذخیره تصاویر دوربین را فراهم می‌کنند. این قابلیت می‌تواند به شما کمک کند تا بدون نیاز به خرید دستگاه DVR، تصاویر مهم را ثبت و در زمان نیاز بازبینی کنید. برای اطمینان از پشتیبانی این ویژگی، دفترچه راهنمای تلویزیون خود را بررسی نمایید.
- نصب چند دوربین: اگر قصد دارید بیش از یک دوربین مداربسته را به تلویزیون متصل کنید، باید تعداد درگاه‌های ورودی تلویزیون را بررسی کنید. اتصال مستقیم دوربین مداربسته به تلویزیون برای نصب چند دوربین، به تعداد پورت‌های HDMI یا AV تلویزیون بستگی دارد. در صورت محدود بودن تعداد درگاه‌ها، می‌توانید از مبدل‌های چند گانه HDMI یا AV استفاده کنید. این کار به شما اجازه می‌دهد تصاویر چند دوربین را به‌صورت هم‌زمان یا از طریق سوئیچینگ مشاهده نمایید.
- مشکلات اتصال و مشاوره با متخصص: در صورتی که هنگام اتصال مستقیم دوربین مداربسته به تلویزیون با مشکل مواجه شدید، دفترچه راهنمای دوربین و تلویزیون را مطالعه کنید. بسیاری از مشکلات رایج، مانند عدم نمایش تصویر یا پخش صدا، با تغییر تنظیمات ورودی تلویزیون یا استفاده از کابل‌های مناسب حل می‌شوند. اگر مشکل همچنان باقی ماند، بهتر است از یک تکنسین متخصص کمک بگیرید. این کار نه‌تنها از آسیب احتمالی به تجهیزات جلوگیری می‌کند، بلکه باعث صرفه‌جویی در زمان و هزینه نیز خواهد شد.
