اتصال فیبر نوری به سوئیچ شبکه چگونه انجام می شود ؟+4 نکته حیاتی

اتصال فیبر نوری به سوئیچ شبکه، دروازه‌ای به دنیای سرعت و پایداری در انتقال داده‌ها است. اما این ارتباط چگونه برقرار می‌شود؟ در این راهنما، با زبانی ساده و روان، مراحل برقراری لینک بین فیبر نوری و سوئیچ شبکه را به همراه ۴ نکته کلیدی که باید در نظر داشته باشید، شرح می‌دهیم. با ما همراه باشید.

فیبر نوری: شاهراهی برای انتقال داده‌ها

فیبر نوری، فناوری انقلابی در انتقال داده‌هاست که به جای سیگنال‌های الکتریکی، از پالس‌های نور برای ارسال اطلاعات بهره می‌برد. این رشته‌های نازک شیشه‌ای یا پلاستیکی (Optical Fiber)، نور را با کمترین میزان اتلاف در مسافت‌های طولانی منتقل می‌کنند. سرعت و پهنای باند بی‌نظیر فیبر نوری، آن را به گزینه‌ای ایده‌آل برای کاربردهایی مانند اینترنت پرسرعت، شبکه‌های مخابراتی و مراکز داده تبدیل کرده است. این فناوری، تحولی عظیم در دنیای ارتباطات ایجاد نموده و امکان جابجایی حجم عظیمی از داده‌ها را در کسری از ثانیه فراهم می‌آورد.

ارتباط فیبر نوری با سوئیچ شبکه: ارتقای عملکرد و سرعت شبکه

سوئیچ شبکه، دستگاهی حیاتی در شبکه‌های کامپیوتری است که وظیفه هدایت و توزیع داده‌ها بین دستگاه‌های مختلف را بر عهده دارد. اتصال فیبر نوری به سوئیچ شبکه، به منظور افزایش سرعت، پهنای باند و پایداری شبکه صورت می‌گیرد. فیبر نوری با ارائه پهنای باند بسیار بالاتر نسبت به کابل‌های مسی، امکان انتقال حجم بیشتری از داده‌ها را مهیا ساخته و از ایجاد گلوگاه در شبکه جلوگیری می‌نماید. این امر، به ویژه در شبکه‌های با ترافیک بالا و کاربردهایی مانند استریم ویدیو و انتقال فایل‌های حجیم، اهمیت فراوانی دارد.

تجهیزات ضروری برای اتصال فیبر نوری به سوئیچ شبکه

اتصال فیبر نوری به سوئیچ شبکه، نیازمند تجهیزات خاصی است که تضمین‌کننده انتقال داده با سرعت و کیفیتی قابل قبول باشند. در ادامه این بخش، به بررسی دقیق این پیش‌نیازها و ویژگی‌های آن‌ها می‌پردازیم تا شما را برای راه‌اندازی یک شبکه فیبر نوری قدرتمند آماده نماییم.

کابل فیبر نوری (Fiber Optic Cable)

اصلی‌ترین بخش در پروسه اتصال فیبر نوری به سوئیچ شبکه است. کابل‌های فیبر نوری در دو نوع اصلی سینگل مود (Single-mode) برای مسافت‌های طولانی و مالتی مود (Multi-mode) برای مسافت‌های کوتاه‌تر موجود هستند.

ماژول SFP (Small Form-factor Pluggable)

یک مبدل رابط کوچک است که به پورت SFP سوئیچ شبکه متصل شده و امکان اتصال به انواع کابل فیبر نوری را فراهم می‌آورد. ماژول‌های SFP+  نیز برای سرعت‌های بالاتر (بیش از 1 گیگابیت بر ثانیه) استفاده می‌شوند.

سوئیچ با پورت SFP (Switch with SFP Port)

سوئیچ شبکه مورد استفاده باید دارای پورت‌های SFP باشد تا بتوان ماژول‌های SFP را به آن متصل کرد. این پورت‌ها معمولاً در سوئیچ‌های مدیریتی و سوئیچ‌های لایه ۳ یافت می‌شوند.

پچ کورد فیبر نوری (Fiber Optic Patch Cord)

کابلی کوتاه با کانکتورهای فیبر نوری در دو طرف است که برای اتصال کابل فیبر نوری به ماژول SFP کاربرد دارد. انواع این کابل‌ها به همراه کانکتورهای مختلف مانند LC، SC و ST موجود هستند.

کانکتور فیبر نوری (Fiber Optic Connector)

کانکتورها در انتهای کابل‌های فیبر نوری قرار گرفته و برای اتصال کابل به ماژول SFP یا سایر تجهیزات مورد استفاده قرار می‌گیرند.

ابزار تمیز کننده فیبر نوری

تمیز بودن کانکتورهای فیبر نوری برای داشتن اتصالی پایدار و بدون مشکل بسیار مهم است. ابزارهای تمیز کننده مانند دستمال‌های مخصوص و قلم‌های تمیز کننده برای پاک کردن گرد و غبار و آلودگی از کانکتورها استفاده می‌شوند.

کاور گرد و غبار پورت‌ها

برای جلوگیری از ورود گرد و غبار به پورت‌های SFP سوئیچ و کانکتورهای فیبر نوری، از کاورهای گرد و غبار بهره می‌برند.

تستر فیبر نوری

برای تست و عیب‌یابی اتصالات فیبر نوری، از تستر فیبر نوری یا OTDR (Optical Time Domain Reflectometer) استفاده می‌شود. این دستگاه‌ها می‌توانند مشکلات احتمالی در کابل فیبر نوری و اتصالات را شناسایی نمایند.

پچ پنل فیبر نوری

پچ پنل فیبر نوری یک وسیله‌ی مدیریتی برای کابل‌های فیبر نوری است که امکان سازماندهی و مدیریت آسان‌تر آنها را فراهم می‌کند.

نحوه راه‌اندازی اتصال فیبر نوری به سوئیچ شبکه

اتصال فیبر نوری به سوئیچ شبکه، فرآیندی دقیق اما نسبتاً ساده است که با رعایت نکات و مراحل صحیح، می‌توان به راحتی آن را انجام داد. در ادامه، به صورت گام به گام، نحوه اتصال این نوع کابل به سوئیچ شبکه را بررسی خواهیم کرد تا شما بتوانید به سادگی شبکه خود را به این فناوری پرسرعت مجهز نمایید.

آماده‌سازی و بررسی تجهیزات

برای آغاز فرآیند اتصال فیبر نوری به سوئیچ شبکه، ابتدا باید از سالم بودن تمامی تجهیزات اطمینان حاصل کنیم. این مرحله، پایه‌ای اساسی برای یک اتصال موفق است. کابل فیبر نوری، به عنوان قلب این اتصال، باید از نوع مناسب (سینگل مود یا مالتی مود) و با طول کافی باشد. ماژول‌های SFP  که نقش واسط بین کابل و سوئیچ را ایفا می‌کنند، باید با نوع کابل و پورت‌های سوئیچ سازگار باشند. سوئیچ مورد نظر نیز باید دارای پورت‌های SFP یا SFP+  باشد. علاوه بر این، ابزارهای تمیزکننده کانکتورها و پورت‌ها، پچ کورد فیبر نوری مناسب و در صورت نیاز، ابزارهای تست نیز باید در دسترس باشند. بررسی دقیق این تجهیزات قبل از شروع کار، از بروز مشکلات احتمالی در مراحل بعدی جلوگیری می‌کند.

نصب ماژول SFP در سوئیچ

پس از بررسی و آماده‌سازی تجهیزات، نوبت به نصب ماژول‌های SFP در سوئیچ می‌رسد. این کار باید با دقت و احتیاط زیادی انجام شود. ابتدا باید سوئیچ را خاموش نموده تا از هرگونه آسیب به تجهیزات جلوگیری شود. سپس، با توجه به نوع ماژول SFP و پورت مربوطه روی سوئیچ، ماژول را به آرامی در پورت قرار دهید تا به طور کامل جا بیفتد و صدای “کلیک” آن شنیده شود. دقت نمایید که جهت قرارگیری ماژول به صورت صحیح رعایت شود. پس از وصل کردن ماژول‌ها، می‌توانید سوئیچ را روشن کنید.

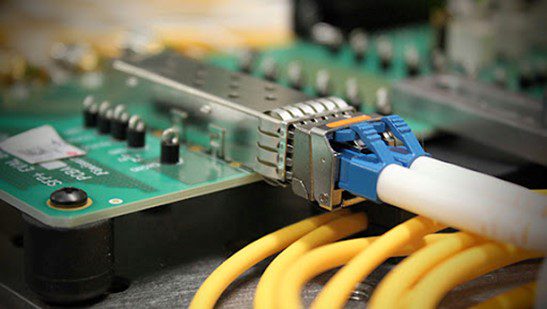

اتصال کابل فیبر نوری به ماژول SFP

در این گام از پروسه اتصال فیبر نوری به سوئیچ شبکه، کابل فیبر نوری را به ماژول‌های SFP متصل می‌کنیم. ابتدا باید از تمیزی کانکتورهای کابل و پورت‌های ماژول SFP اطمینان حاصل شود. برای این کار می‌توان از ابزارهای تمیزکننده مخصوص بهره برد. سپس، با دقت و احتیاط، کانکتورها را به پورت‌های ماژول SFP متصل می‌کنیم. باید دقت کنیم که کانکتورها به درستی و محکم در پورت‌ها قرار بگیرند. پس از اتصال، باید از خم شدن بیش از حد کابل فیبر نوری جلوگیری به عمل آوریم؛ زیرا این امر می‌تواند باعث بروز آسیب به فیبر و اختلال در انتقال سیگنال شود.

نکات حیاتی در برقراری اتصال فیبر نوری به سوئیچ

برقراری ارتباط فیبر نوری با سوئیچ شبکه، علاوه بر رعایت مراحل نصب، نیازمند توجه به نکات کلیدی است که تضمین‌کننده پایداری و کیفیت شبکه خواهند بود. در این بخش، 4 مورد از مهمترین نکات مطرح شده در این زمینه را مورد مطالعه قرار خواهیم داد.

پاکیزه نگه‌داشتن اتصالات

همانطور که اشاره کردیم، یکی از مهم‌ترین عوامل در کیفیت اتصال فیبر نوری به سوئیچ شبکه، پاکیزگی کانکتورها و پورت‌های SFP است. ذرات گرد و غبار، چربی و سایر آلودگی‌ها می‌توانند باعث افت سیگنال، افزایش خطاها و حتی قطع ارتباط شوند. قبل از هرگونه اتصال، باید کانکتورها و پورت‌ها با دقت و با استفاده از ابزارهای مخصوص تمیزکننده پاک شوند. در ضمن، از لمس مستقیم انتهای کانکتورها خودداری نموده و در صورت عدم استفاده از پورت‌ها، از درپوش‌های محافظ استفاده کنید. این اقدام به ظاهر ساده، نقش بسزایی در حفظ کیفیت اتصال فیبر نوری ایفا می‌کند.

مدیریت صحیح کابل و رعایت شعاع خمش

کابل‌های فیبر نوری، علی‌رغم استحکام ظاهری، در برابر خمش و فشار بیش از حد حساس هستند. خم شدن بیش از اندازه کابل می‌تواند باعث شکستگی فیبرهای داخلی و افت شدید سیگنال شود. در هنگام کابل‌کشی و اتصال کابل‌ها به ماژول‌های SFP و پچ پنل‌ها، باید به شعاع خمش مجاز کابل توجه ویژه‌ای شود. این شعاع معمولاً روی بسته‌بندی کابل یا در دیتاشیت (دفترچه راهنما) آن ذکر می‌شود. استفاده از بست‌های کابل و مسیرهای مناسب برای انتقال کابل، از خم شدن ناخواسته آنها جلوگیری نموده و اتصال را پایدارتر می‌سازد.

سازگاری تجهیزات بایکدیگر

برای برقراری یک اتصال فیبر نوری پایدار و کارآمد، اطمینان از سازگاری تجهیزات سوئیچ شبکه مختلف از اهمیت بالایی برخوردار است. این سازگاری شامل تطابق نوع کابل فیبر نوری (سینگل مود یا مالتی مود) با ماژول SFP و سوئیچ مورد استفاده می‌باشد. به عنوان مثال، استفاده از یک ماژول SFP مالتی مود با یک کابل سینگل مود، منجر به عدم برقراری ارتباط خواهد شد. همچنین، باید به طول موج و سرعت انتقال داده ماژول SFP و پورت‌های سوئیچ نیز توجه شود. انتخاب صحیح و سازگار تجهیزات، پایه‌ اصلی یک ارتباط مطمئن با سوئیچ شبکه است.

تست و بررسی نهایی اتصال

پس از انجام مراحل اتصال فیبر نوری به سوئیچ شبکه، نوبت به تست و بررسی نهایی اتصال می‌رسد. انجام این عمل برای اطمینان از صحت عملکرد اتصال و رفع مشکلات احتمالی ضروری است. برای تست اتصال می‌توان از ابزارهای تست فیبر نوری مانند پاور متر OTDR  استفاده کرد. این ابزارها می‌توانند قدرت سیگنال و وجود هرگونه مشکل در کابل یا اتصالات را مورد بررسی قرار دهند. همچنین، بررسی وضعیت لینک در سوئیچ و تست پینگ نیز می‌تواند مفید باشد. با انجام این تست‌ها، می‌توان از برقراری یک اتصال پایدار و باکیفیت اطمینان حاصل نمود.

مزایای بی‌نظیر اتصال فیبر نوری به سوئیچ شبکه

اتصال فیبر نوری به سوئیچ شبکه، مزیت‌های بی‌شماری را برای شبکه‌های کامپیوتری به ارمغان آورده که بهبود عملکرد، افزایش سرعت و ثبات شبکه از مهم‌ترین آن‌ها به شمار می‌رود. در ادامه، به بررسی دقیق‌تر این ویژگی‌هایس منحصر به فرد خواهیم پرداخت.

پهنای باند بی‌نظیر

یکی از برجسته‌ترین مزایای اتصال فیبر نوری به سوئیچ شبکه، پهنای باند بسیار بالای آن است. فیبر نوری قادر است حجم بیشتری از داده‌ها را نسبت به سایر کابل‌های سنتی در واحد زمان منتقل کند. این مزیت، امکان پشتیبانی از برنامه‌های پرمصرف مانند استریم ویدیو با کیفیت بالا، کنفرانس‌های ویدیویی، انتقال فایل‌های حجیم و بازی‌های آنلاین را بدون هیچگونه تاخیر یا افت کیفیت فراهم می‌سازد. با اتصال فیبر به سوئیچ، موانع و گلوگاه‌های احتمالی در شبکه از بین رفته و کاربران تجربه‌ای روان و بدون وقفه را تجربه خواهند کرد.

کاهش تداخل الکترومغناطیسی

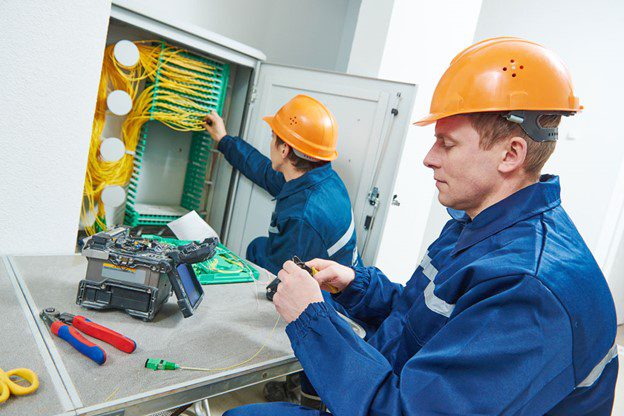

کابل‌های مسی در معرض تداخلات الکترومغناطیسی (EMI) قرار دارند و این موضوع که می‌تواند باعث اختلال در انتقال داده‌ها و کاهش کیفیت سیگنال شود. اما فیبر نوری، به دلیل استفاده از نور برای انتقال اطلاعات، کاملاً در برابر این نوع تداخلات مقاوم است. این ویژگی، اتصالی بسیار پایدار و بدون نویز را ارائه نموده که برای محیط‌های صنعتی با نویز الکتریکی بالا و همچنین مسافت‌های طولانی بسیار حائز اهمیت است. برقراری ارتباط از طریق فیبر نوری، پایداری و اطمینان بالایی را برای شبکه به ارمغان می‌آورد.

حفاظت از داده‌ها در برابر نفوذ

فیبر نوری از نظر امنیتی نیز نسبت به کابل‌های مسی برتری دارد. استراق سمع و دسترسی غیرمجاز به داده‌های منتقل شده از طریق فیبر نوری بسیار دشوارتر است؛ زیرا برای شنود اطلاعات، نیاز به دسترسی فیزیکی به کابل و تجهیزات خاص وجود داشته که به راحتی قابل تشخیص می‌باشند. این قابلیت، امنیت بالاتری را برای انتقال داده‌های حساس و محرمانه به ارمغان خواهد آورد. اتصال فیبر نوری، یک لایه امنیتی قدرتمند و غیرقابل نفوذ را به شبکه شما اضافه می‌کند.

در رابطه با مزایای استفاده از فیبر نوری در وبسایت gracyfiber.com آمده است که :

Fiber optic networks transmit data through optical fibers, using optical signals instead of electrical signals to provide high-speed, long-distance communication services. Fiber optic networks include access modes such as fiber to the home (FTTH) and fiber to the building (FTTB), with the advantages of high bandwidth, low latency and anti-interference. Fiber optic networks are widely used in the Internet, data centers and communication systems.

انتقال داده در مسافت‌های طولانی بدون افت کیفیت

یکی دیگر از مزایای کلیدی اتصال فیبر نوری به سوئیچ شبکه، قابلیت انتقال داده‌ها در مسافت‌های طولانی بدون افت کیفیت سیگنال است. در کابل‌های مسی، با افزایش طول کابل، سیگنال ضعیف شده و همواره احساس نیاز به وجود تقویت‌کننده‌ها (Repeaters) برای انتقال مطرح می‌باشد. اما فیبر نوری می‌تواند سیگنال‌ها را در مسافت‌های بسیار طویل، بدون نیاز به هیچگونه تقویت‌کننده‌ای منتقل نماید. این ویژگی، فیبر نوری را به گزینه‌ای ایده‌آل برای شبکه‌های گسترده و ارتباط بین ساختمان‌ها و مناطق مختلف تبدیل کرده است.

تأمین تجهیزات فیبر نوری از منبعی مطمئن

اکنون که با مراحل و نکات مهم اتصال فیبر نوری به سوئیچ شبکه آشنا شدید، انتخاب تجهیزات باکیفیت و مطمئن، آخرین گام برای بهره‌مندی از یک شبکه پرسرعت و پایدار است. در این راستا، انتخاب یک تأمین‌کننده معتبر از اهمیت ویژه‌ای برخوردار می‌باشد. مجموعه‌های معتبری مانند اعتماد شبکه پرهام با ارائه کابل‌های فیبر نوری و محصولات شبکه مطابق با استانداردهای روز دنیا، می‌توانند خیال شما را از بابت کیفیت این تجهیزات آسوده نمایند. با انتخاب درست، سرمایه‌گذاری شما در زیرساخت شبکه به بهترین شکل ممکن به ثمر خواهد نشست و اتصالی پرقدرت و قابل اعتماد را تجربه خواهید کرد.

سؤالات متداول درباره اتصال فیبر نوری به سوئیچ شبکه

1. آیا هر سوئیچ شبکه‌ای از اتصال فیبر نوری پشتیبانی می‌کند؟

خیر. فقط سوئیچ‌هایی که دارای پورت SFP یا SFP+ هستند، امکان اتصال به فیبر نوری را دارند. سوئیچ‌های معمولی با پورت RJ45 برای کابل مسی طراحی شده‌اند و قابلیت نصب ماژول SFP را ندارند.

2. آیا برای اتصال فیبر نوری به سوئیچ باید حتماً از پچ پنل استفاده شود؟

خیر. استفاده از پچ پنل اختیاری است، اما برای مدیریت بهتر کابل‌ها، سهولت در عیب‌یابی و جلوگیری از آسیب دیدن کانکتورها، توصیه می‌شود از پچ پنل استفاده شود.

3. اگر پس از اتصال، لینک فعال نشد، چه کارهایی باید انجام داد؟

• تمیز بودن کانکتورها را بررسی کنید

• سازگاری نوع کابل و ماژول را بررسی نمایید

• از سالم بودن ماژول SFP و پورت سوئیچ مطمئن شوید

• از ابزار تست فیبر نوری برای عیب‌یابی استفاده کنید
