کیستون چیست؟
قبل از اینکه نصب کیستون شبکه، را توضیح بدیم بهتره این قطعه از تجهیزات پسیو شبکه را بهتر بشناسیم. کیستون های شبکه قطعات کوچکی هستند که به انتهای کابل ها متصل شده و به عنوان ورودی سوکت RJ45 کار می کنند. به بیان دیگر، کیستون ها کانکتور مادگی سوکت های شبکه هستند. وقتی که شما قصد دارید در یک بخش از شبکه، مسیر ورودی برای یک وسیله به شبکه ایجاد کنید، باید از کیستون استفاده کنید.
مهم ترین ویژگی یک کیستون دسته بندی آنهاست که باید کیستون های مورد استفاده در پروژه با کابل ها و سوکت ها و پچ کورد شبکه متناسب باشد. یعنی اگر شما یک کابل شبکه از نوع Cat6 داشته باشید، نباید کیستون از نوع Cat5 باشد؛ چون ظرفیت کابل شما افت می کند و باعث کاهش سرعت در شبکه می شود. در واقع با در نظر گرفتن قیمت کابل شبکه بهتر است کیستون هم از همون رده یا رده های بالاتر تهیه و استفاده بشوند.
کیستون ها از نظر ساختاری دو نوع هستند؛ کیستون شیلددار FTP و کیستون بدون شیلد UTP نامیده می شوند. کیستون های FTP یک روکش آلومینیومی روی خودشون دارند که هم استحکام بهتری بهشون میده و هم جلوی نویز و تداخل را تا حد زیادی می‌گیرند.کیستون های شیلد دار برای کابل های شیلد دار STP و SFTP استفاده می شوند. اما برای کابل های UTP باید همین نوع کیستون را استفاده کنید. اغلب برند ها مثل کیستون شبکه لگراند انواع کیستون های شیلد دار و بدون شیلد را تولید و عرضه می‌کنند.
تجهیزات مورد نیاز برای نصب کیستون شبکه
ابتدا به معرفی تجهیزات مورد نیاز برای نصب می‌پردازیم تا در حین نصب، کار راحت‌تری داشته باشید.
کابل شبکه
کاملا واضحه که برای سوکت زدن کابل شبکه، اولین وسیله مورد نیاز کابل شبکه است. کابل شبکه از هر نوع و هر برندی که باشه در نحوه کیستون زدن تاثیری نداره و نصب کیستون در انواع برند ها از جمله کابل شبکه نگزنس، لگراند یا هر برند دیگری مشابه هست.
آچار پانچ شبکه
اولین ابزار مورد نیاز پانچ شبکه خواهد بود. پانچ ها دارای انواع گوناگونی هستند؛ اما شما می توانید برای نصب کیستون شبکه از یک پانچ ساده استفاده نمائید.

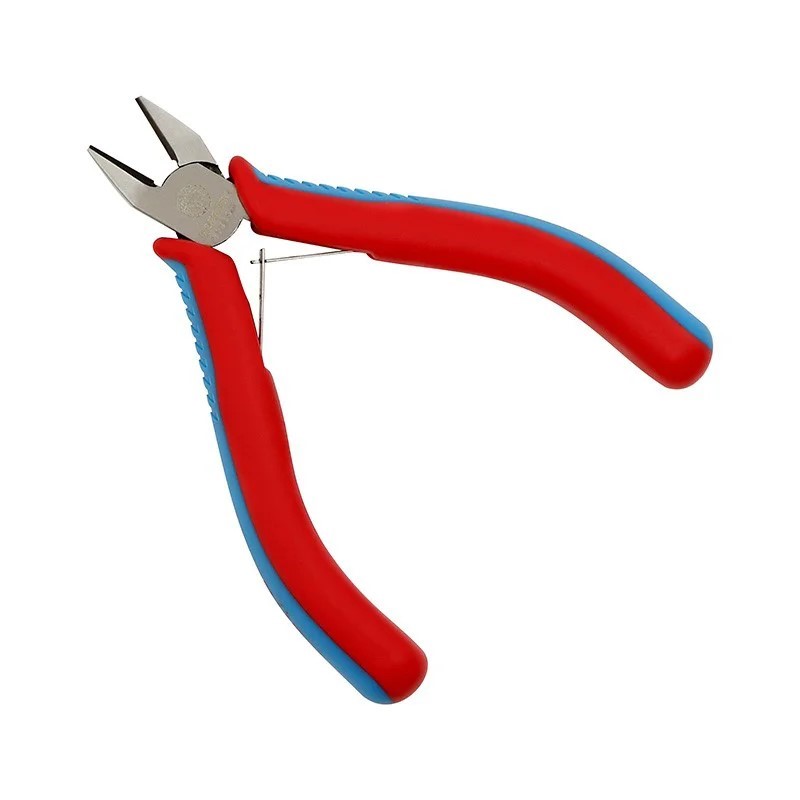

سیم چین
ابزار بعدی مورد نیاز شما، سیم چین است. دز این‌جا هم مانند مورد قبلی حساسیتی وجود ندارد. می‌توانید از هر سیم چینی که دارید استفاده کنید.

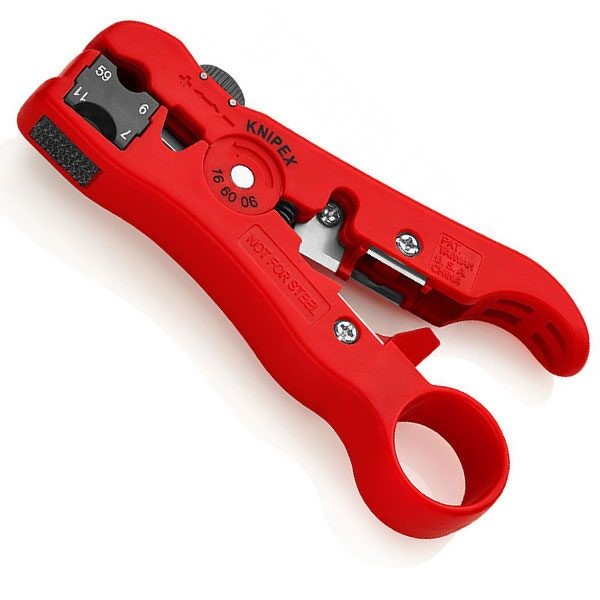

کابل لخت کن
کابل لخت کن ابزار دیگری است که در نصب کیستون شبکه به ما کمک خواهد کرد. همانطور که از نام این ابزار مشخص است، که به لخت کردن کابل ها می پردازد.

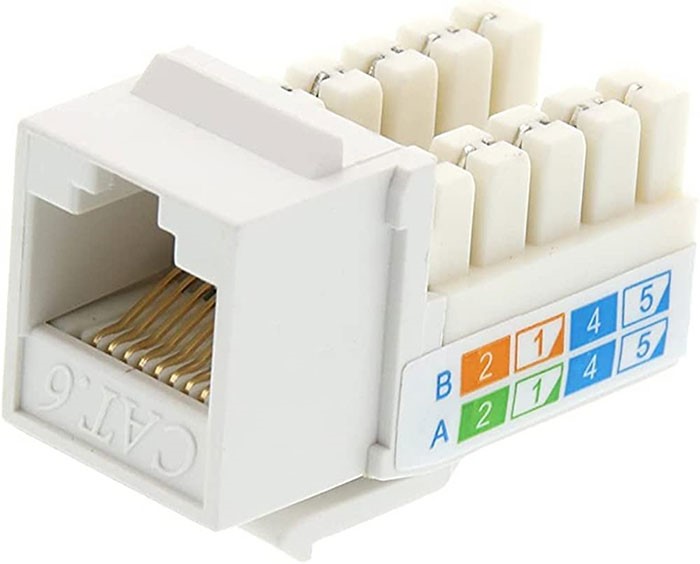

کیستون
اصلی‌ترین وسیله‌ای که باید داشته باشید، یک کیستون شبکه است. کیستون‌ها دارای انواع مختلفی هستند که از لحاظ ظاهری با یکدیگر متفاوت‌اند. روی این تجهیزات برچسب‌های رنگی وجود دارد که باید قبل از هرگونه اقدام به آن‌ها توجه کرد. در واقع نوع سیم‌کشی شبکه بسته به رنگ‌بندی کیستون، متفاوت خواهد بود. مطمئن شوید که کیستون مناسب و مطابق با شرایط و نیازهای خود تهیه کرده‌اید.

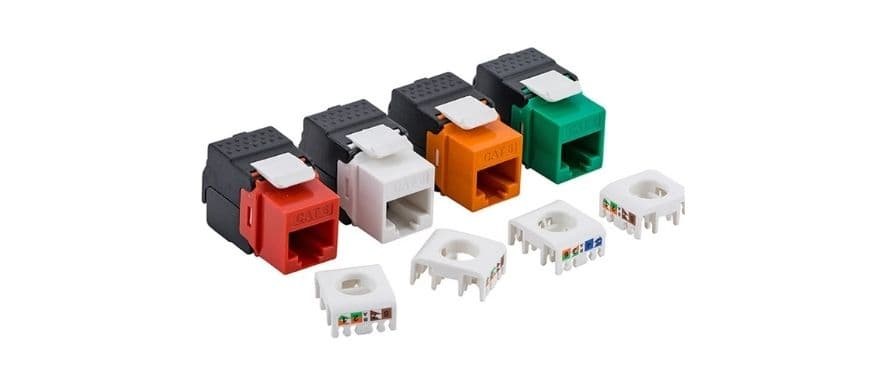

رنگ بندی کابل شبکه در کیستون
رنگ بندی کابل شبکه همان چینش سیم های کابل شبکه است که به کاربرد سیم های زوجی در کابل شبکه و سوکت شبکه گفته می شود. برقراری نوع ارتباط مورد نظر می تواند اهمیت رعایت رنگ بندی صحیح در اتصال سوکت به کابل شبکه را نشان دهد.
کیستون (Keystone) یک قطعه کوچک است که به عنوان رابط بین پریز شبکه، کابل شبکه و کامپیوتر به کار می رود. بر اساس کابل کیستون شبکه در دو دسته CAT5 ,CAT6 قرار می گیرند. سازنده گان مختلف اقدام به تولید انواع کیستون با استفاده از تغییرات اندک در رنگ ها می نمایند. کیستون ها برچسب های رنگی را بر بدنه خود دارند که بر اساس استاندارد A و B ترتیب رنگ ها نشخص شده است.

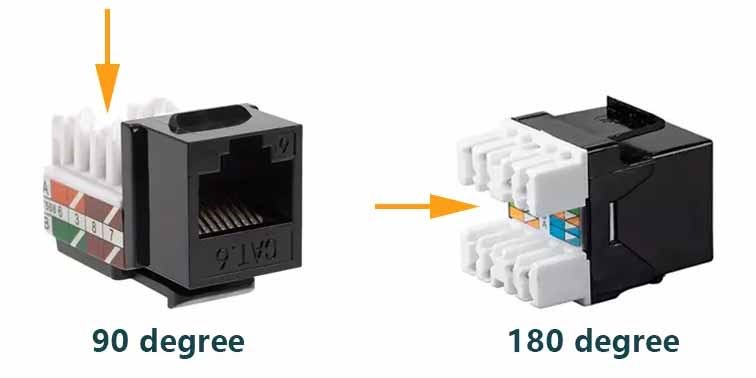

مراحل نصب کیستون شبکه
تصور می‌کنیم شما مراحل خرید کیستون شبکه و تجهیزات لازم برای نصب اون رو گذروندین و حالا باید وارد مرحله نصب کیستون بشید. توجه کنید که برند و نوع کیستون در نحوه نصب کیستون تفاوتی ایجاد نمیکنه و شما چه کیستون شبکه لگراند رو تهیه کرده باشین و چه کیستون شبکه هر برند دیگری رو، مراحل زیر رو قدم به قدم طی کنین تا عمل نصب کیستون شبکه با موفقیت انجام بشه.
مرحله اول: برداشتن روکش کابل
در اولین مرحله‌ی کار شما باید روکش خارجی کابل را با استفاده از استریپر به آرومی جدا کنید. حدود سه تا پنج سانت از روکش لب کابل را جدا کنید و با دقت از کابل بیرون بکشید. مراقب باشید که رشته سیم‌های داخل کابل بریده یا کشیده نشوند.

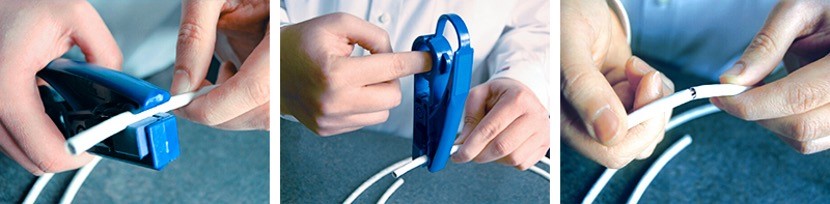

مرحله دوم: جدا سازی سیم ها
در مرحله دوم از نحوه نصب کیستون شبکه، جفت سیم‌های بهم چسبیده داخل کابل رو از هم جدا کنید تا هشت رشته سیم مجزا داشته باشید. حالا باید با توجه به استاندارهای نصب کیستون شبکه که با رنگ‌بندی و علامت مشخص روی کیستون قرار داده شده، هر کدام از هشت رشته سیم مجزا رو در جای مخصوص خودش قرار بدین.

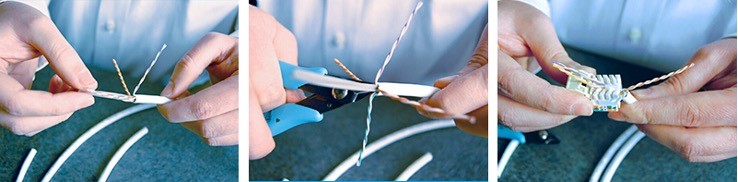

مرحله سوم: نصب سیم ها روی کیستون
در این نوبت به چیدن سیم‌ها درون کیستون خواهد رسید. شما باید بر طبق رنگ‌بندی که پشت کیستون شبکه وجود دارد، مراحل چیدن سیم را به دقت انجام دهید. این قسمت یکی از حساس‌ترین قسمت‌های نصب کیستون شبکه است. پس مطمئن شوید که آن را به درستی اجرا می‌کنید. برای آشنایی بیشتر ما مثالی از کیستون‌های نوع B و نحوه چینش سیم‌ها درون آن را به شما توضیح می‌دهیم.
مرحله چهارم: پانچ کردن
در این مرحله از نصب کیستون شبکه باید با کمک آچار پانچ هر سیم را در عمق مناسب داخل جک های کیستون فرو برده و با نیروی کمی فشار دهید. هنگام کار با آچار پانچ مطمئن بشید که لبه بلند سر ابزار حتما به طرف بیرون جک باشه. این لبه برای این بلندتره که قسمت اضافه‌ی کابل را کوتاه کنه. برای اطمینان از اتصال درست سیم‌ها، بهتره یک بار دیگه از آچار پانچ روی سیم ها استفاده کنید.
تست کیستون
بعد از نصب کیستون شبکه، یک طرف کیستون حالت مادگی پیدا خواهد کرد. از همین جهت باید به تست کیستون مورد نظر بپردازیم. شیوه این تست به شرح زیر می باشد:
در ابتدا برای انجام تست از یک کابل پچ کورد و یا کابل شبکه ی آماده استفاده خواهیم کرد. سپس یک طرف آن را به کیستون زده و طرف دیگر کابل که به کیستون نصب شده است را به سوکت وصل خواهیم کرد. در نهایت یک طرف کابل پچ کورد به یک دستگاه زده می شود و از این طریق تست کیستون مورد نظر صورت می گیرد.
نتیجه گیری از آموزش نصب کیستون شبکه
کیستون شبکه وسیله‌ای برای افزایش طول کابل شبکه به ساده‌ترین شکل ممکن و ایجاد باکس کیستون نودی است. امروزه انواع کیستون شبکه در بازار موجود بوده که باید بسته به شبکه و نیاز خود، یکی از آن‌ها را انتخاب کنید. در زمان انتخاب کیستون شبکه به رنگ‌بندی آن دقت کرده تا بسته به نوع رنگ‌بندی آن، کابل و سیم خود را تهیه کنید.
در این مقاله برای آموزش نحوه نصب کیستون شبکه گفتیم که برای شروع به نصب کیستون شبکه به تجهیزاتی مثل کابل شبکه، سیم لخت کن و آچار پانچ نیاز داریم. سپس، مراحل لازم برای این کار رو به صورت مرحله به مرحله همراه با تصویر نشان دادیم. با طی کردن این مراحل به راحتی می‌تونید انواع کیستون رو نصب کرده و پس از این مشکلی در نصب کیستون نداشته باشید.
در رابطه با کیستون شبکه و انواع آن در وبسایت community.fs.com آمده است که :
Keystone connectors are highly versatile, as multiple types can be mounted on a single patch panel. They come in unshielded and shielded forms and can handle cords and cables with different numbers of conductors. Each RJ45 keystone jack has its own labeling and color arrangement.
ارتباط با ما:
جهت کسب اطلاعات بیشتر با کارشناسان ما در شرکت اعتماد شبکه پرهام به روش های زیر تماس بگیرید.
شماره تماس: 02188856132
موبایل: 09398866797
وب سایت: www.parhamtn.com
سوالات متداول
1. کیستون شبکه دقیقا چه کاری انجام می‌دهد؟
کیستون شبکه یک قطعه کوچک است که به عنوان رابط مادگی برای کابل شبکه عمل می‌کند. این قطعه به انتهای کابل شبکه متصل شده و امکان اتصال دستگاه‌ها (مثل کامپیوتر، پرینتر و…) به شبکه را از طریق سوکت RJ45 فراهم می‌سازد.
2. تفاوت بین کیستون UTP و FTP چیست؟
کیستون UTP بدون شیلد بوده و برای کابل‌های بدون محافظ (UTP) استفاده می‌شود، در حالی که کیستون FTP دارای روکش فلزی است و برای کابل‌های شیلددار مانند STP یا SFTP طراحی شده است تا نویز و تداخل الکترومغناطیسی را کاهش دهد.
3. آیا می‌توان از کیستون Cat5 برای کابل شبکه Cat6 استفاده کرد؟
خیر، این کار توصیه نمی‌شود. استفاده از کیستون با رده پایین‌تر (مثلاً Cat5 برای کابل Cat6) باعث کاهش سرعت انتقال داده و افت کیفیت شبکه خواهد شد. بهتر است کیستونی انتخاب شود که با رده کابل برابر یا بالاتر باشد.
4. برای نصب کیستون چه ابزارهایی نیاز داریم؟
برای نصب کیستون به ابزارهایی مانند کابل شبکه، آچار پانچ شبکه، سیم‌چین، کابل‌لخت‌کن و خود کیستون نیاز دارید. این ابزارها کمک می‌کنند تا کابل‌ها به درستی پانچ شده و به کیستون متصل شوند.
آیا در هنگام نصب کیستون شبکه، رعایت خاصی برای رنگ‌بندی پریز شبکه وجود دارد؟ این امر چگونه بر عملکرد شبکه تأثیر می‌گذارد؟
در نصب کیستون شبکه به برچسب‌های رنگی کیستون باید توجه کنیم. آیا ترتیب این رنگ‌ها بر اساس استاندارد خاصی است که باید رعایت گردد؟
