تست فلوک کابل لگراند، روشی علمی و مبتنی بر استانداردها برای تعیین کیفیت و اطمینان از انتقال داده با کمترین افت سیگنال در کابل‌های شبکه است. تست مورد نظر با دقت و حساسیت بالا، پارامترهای کلیدی کابل از جمله نرخ انتقال داده، تداخل و نویز را بررسی کرده و از عملکرد مطلوب شبکه اطمینان حاصل می‌کند. تست فلوک شبکه کابل های لگراند با استانداردهای کیفی بسیار بالا، تضمین‌کننده انتقال داده‌های سریع و بدون خطا در شبکه‌های شما هستند.
اهمیت تست فلوک کابل شبکه لگراند در این است که با اطمینان از کیفیت و عملکرد کابل، می‌توان به پایداری و سرعت بالای شبکه دست یافت. این تست به ویژه در شبکه‌های بزرگ و پیچیده که نیازمند انتقال داده با حجم بالا و سرعت زیاد هستند، از اهمیت ویژه‌ای برخوردار می‌باشد. در این مقاله، به بررسی تست فلوک و چهار نکته حیاتی که باید در هنگام انجام این تست در نظر گرفت، می‌پردازیم.
تاریخچه شرکت فلوک ️
وقتی از فلوک صحبت می‌کنیم، ناخودآگاه به یاد تست‌های دقیق و استاندارد برای کابل‌های شبکه می‌افتیم. اما فلوک فراتر از یک برند شناخته شده در حوزه شبکه است. این شرکت چندملیتی آمریکایی، طیف وسیعی از تجهیزات تست و اندازه‌گیری را تولید و عرضه می‌کند که کاربردهای بسیار گسترده‌ای دارند.
از تستر کیفیت هوا و مولتی مترهای دقیق گرفته تا اوسیلوسکوپ‌های پیشرفته و فاصله‌سنج‌های حرفه‌ای، تمامی این تجهیزات و بسیاری دیگر از محصولات فلوک، ابزارهای قدرتمندی برای متخصصان و مهندسان در صنایع مختلف محسوب می‌شوند. برای مثال، در حوزه برق، فلوک دستگاه‌هایی برای آنالیز کیفیت برق ورودی و مقاومت‌سنجی ارت تولید می‌کند. در حوزه پزشکی نیز، این شرکت دستگاه‌هایی برای تست عملکرد تجهیزات بیمارستانی ارائه می‌دهد.
حجم تولیدات برند فلوک به قدری گسترده است که می‌توان گفت این شرکت تقریباً برای هر پارامتری که نیاز به اندازه‌گیری و تست دقیق داشته باشد، یک ابزار مناسب ارائه می‌دهد. از این رو، فلوک نه تنها در حوزه شبکه، بلکه در صنایع دیگری همچون برق، الکترونیک، پزشکی و بسیاری صنایع دیگر به عنوان یک برند معتبر و قابل اعتماد شناخته می‌شود.
همکاری جان موریس فلوک و دیوید پاکارد در جنرال الکتریک در سال 1948، جرقه اولیه برای تاسیس شرکت فلوک و آغاز یک عصر جدید در صنعت اندازه‌گیری بود. امروزه، این شرکت با مرکزیت در واشنگتن و کارخانه‌هایی در نقاط مختلف جهان، از جمله ایالات متحده، انگلستان، آسیا و هلند، یکی از فعالان اصلی حوزه شبکه، کالیبراسیون، پردازش و زیست پزشکی می‌باشد. تحت مدیریت جیسون واکسمن، فلوک با ۱۱ برند معتبر خود، طیف گسترده‌ای از محصولات و خدمات را به بازار عرضه می‌کند. این شرکت با تکیه بر سابقه طولانی و نوآوری مستمر، به عنوان یک مرجع قابل اعتماد در صنایع مختلف شناخته شده است.
تست fluke چیست؟
تست fluke روشی مبتنی بر استانداردهای بین‌المللی برای ارزیابی پارامترهای الکتریکی کابل‌های شبکه و اطمینان از تطابق آن‌ها با مشخصات فنی اعلام‌شده است. این ابزار تخصصی با بررسی دقیق پارامترهای مختلف کابل از جمله مقاومت، نویز و تضعیف سیگنال عیوب احتمالی را شناسایی کرده و گزارشی جامع از وضعیت کابل‌کشی شبکه ارائه می‌دهد. اگرچه ابزارهای دیگری نیز برای تست کابل‌های شبکه وجود دارند، اما فلوک به دلیل دقت بالا، سرعت و تنوع پارامترهای قابل اندازه‌گیری، به عنوان یکی از بهترین و رایج‌ترین روش‌های تست در سطح جهان به شمار می‌رود. نتایج حاصل از تست فلوک کابل لگراند، به متخصصان شبکه کمک می‌کند تا عیوب موجود را برطرف کرده و عملکرد کلی شبکه را بهبود ببخشند.

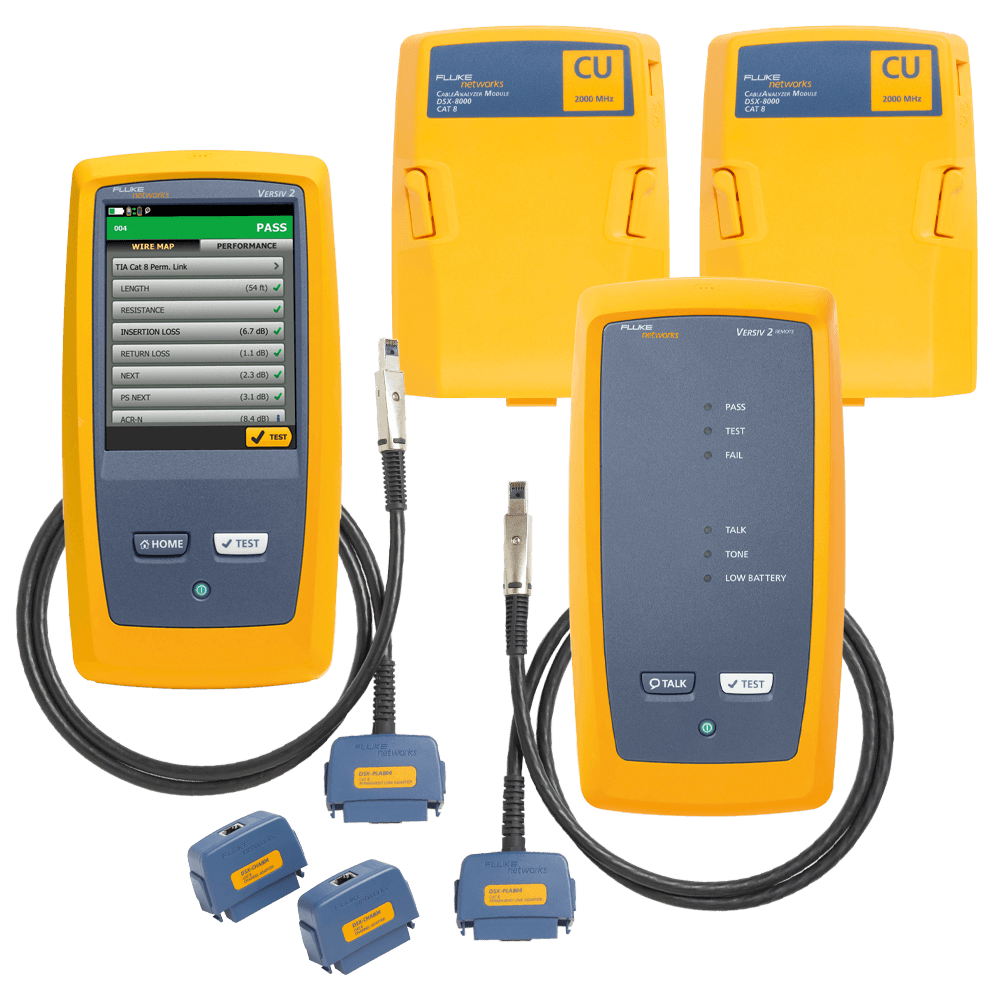

تستر فلوک کابل لگراند با ارسال و دریافت سیگنال‌های الکتریکی، به بررسی دقیق ساختار درونی کابل شبکه می‌پردازد. این دستگاه با اندازه‌گیری مقاومت، نویز و سایر پارامترهای الکتریکی، کیفیت و عملکرد کابل را ارزیابی می‌کند و در نهایت، نتایج این بررسی‌ها به صورت گزارش کاملی در اختیار کاربر قرار می‌گیرد. هزینه انجام تست فلوک کابل لگراند به عوامل متعددی از جمله تعداد پورت‌های مورد آزمایش، مسافت بین تجهیزات، نوع تست (چنل یا پرمننت)، نوع کابل و برند تستر بستگی دارد. قیمت دستگاه تستر فلوک نیز متناسب با ویژگی‌ها و قابلیت‌های آن متفاوت است.

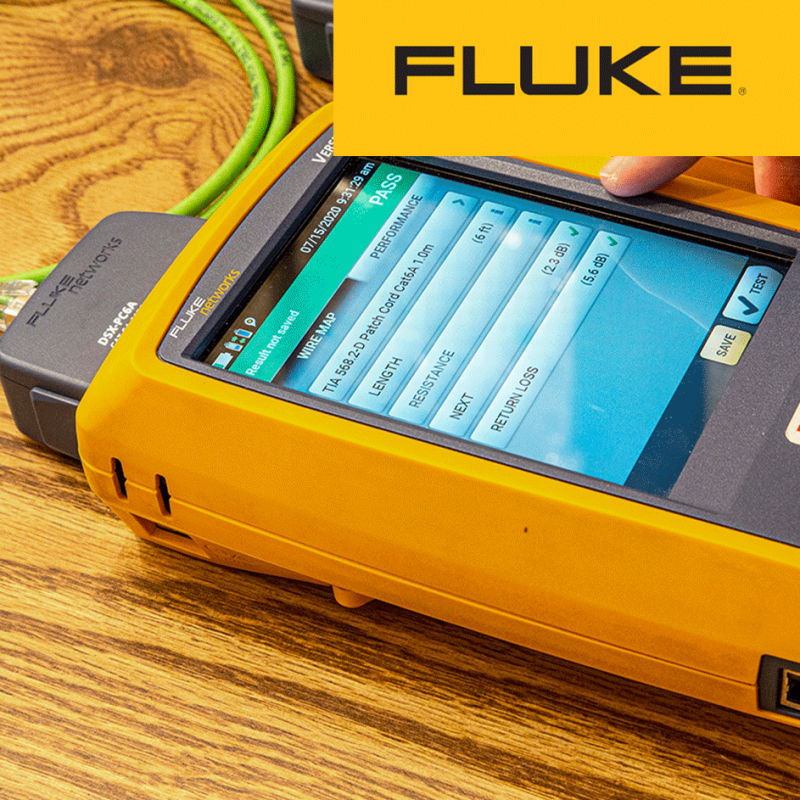

روش کار با دستگاه فلوک و انجام تست فلوک کابل لگراند
برای اجرای دقیق تست فلوک کابل لگراند، ابتدا باید مشخصات کابل از جمله نوع (شیلددار یا بدون شیلد) و دسته (Cat6، Cat6A و Cat7 ) را به دستگاه وارد کرد. پس از انجام تنظیمات اولیه، محدوده مجاز تست (Test Limit) بر اساس استانداردهای جهانی مانند EIA/TIA یا ISO تعیین می‌شود.
آزمایش‌های تایید صلاحیت کابل شبکه معمولاً به دو شیوه (Permanent) و (Channel) صورت می‌پذیرد. در روش پرمننت، کابل به طور کامل و مستقل مورد تست قرار می‌گیرد، در حالی که در روش چنل، عملکرد کابل در یک مسیر ارتباطی مشخص ارزیابی می‌شود. با انجام این مراحل می‌توان از صحت عملکرد و مطابقت کابل شبکه با استانداردهای تعیین شده اطمینان حاصل کرد.️

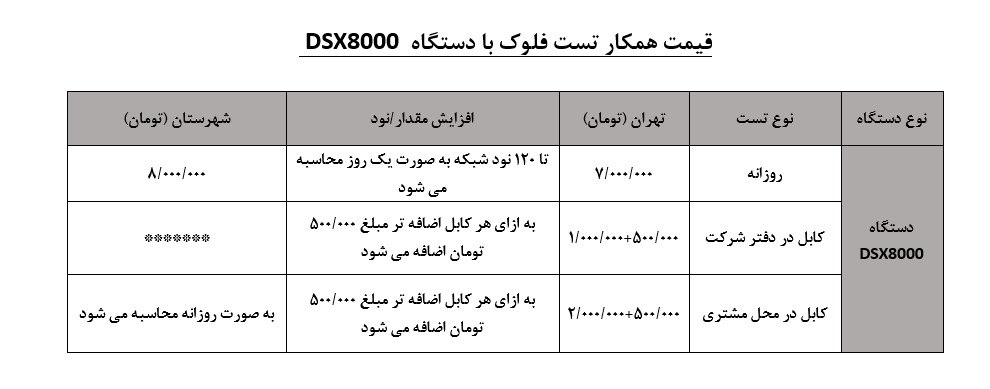

در شرکت اعتماد شبکه پرهام خدمات تست فلوک به دستگاه DSX8000انجام می شود برای اطلاعات بیشتر با شماره 02186081848 تماس بگیرید .

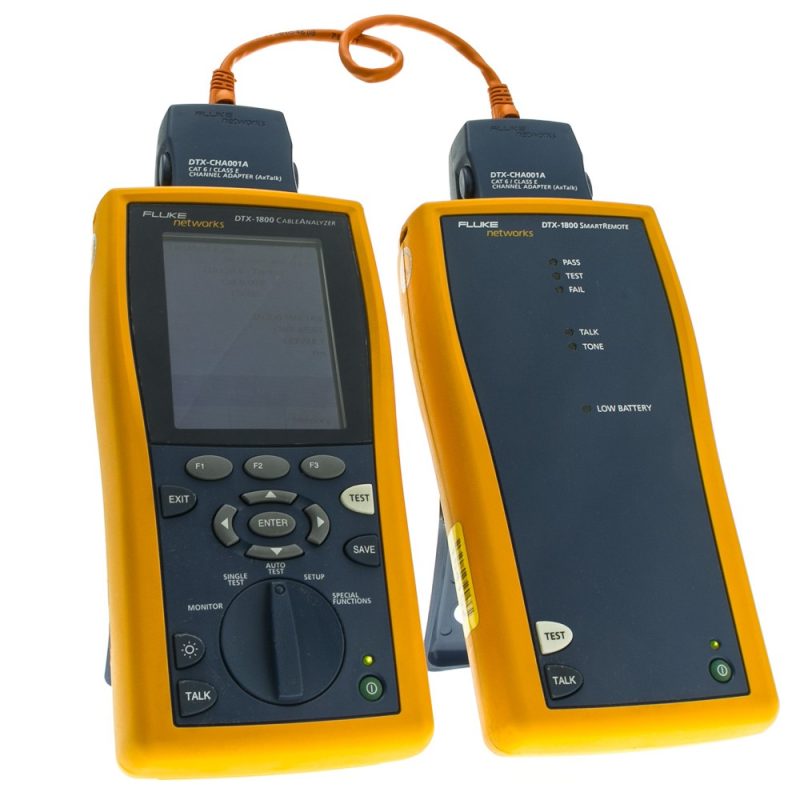

تست فلوک چنل برای کابل‌های لگراند: یک رویکرد ساده و دقیق
تست فلوک چنل، مطابق با استانداردهای بین‌المللی، ارزیابی دقیقی از انطباق کانال‌های شبکه لگراند با الزامات عملکردی ارائه می‌دهد. در این تست، دو سر کابل شبکه به دو ماژول تعبیه شده در دستگاه تست فلوک متصل می‌شوند. این ماژول‌ها ارتباطی پایدار و ایده‌آل بین کابل و دستگاه برقرار کرده و امکان انجام تست‌های دقیق و جامع را فراهم می‌کنند.
تست فلوک کابل لگراند چنل، یکی از ابتدایی‌ترین و در عین حال مهم‌ترین تست‌های کابل شبکه مسی محسوب می‌شود که به منظور اطمینان از صحت عملکرد کابل‌ها و عیب‌یابی احتمالی مشکلات آن‌ها به کار می‌رود.

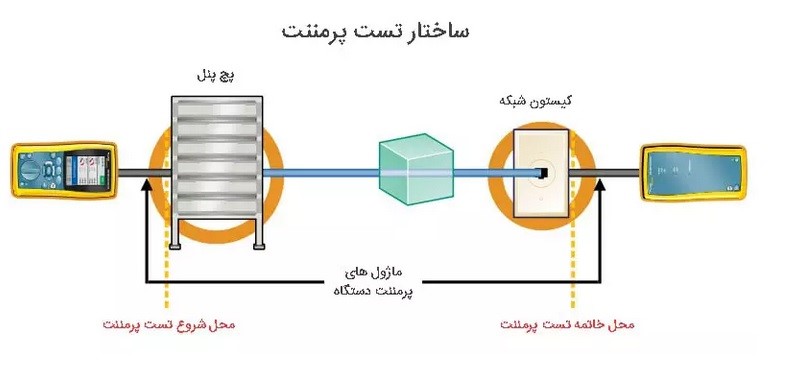

تست فلوک پرمننت: رویکردی واقعی و دقیق‌تر برای ارزیابی کابل‌های شبکه
تست فلوک پرمننت به واسطه شبیه‌سازی دقیق محیط شبکه واقعی، نسبت به سایر روش‌ها، دقت و اطمینان بالاتری را در ارزیابی عملکرد کابل‌کشی تضمین می‌نماید. در این آزمون، به جای اتکا به ماژول‌های داخلی دستگاه تستر، از استاندارد متداول اتصال کیستون شبکه بهره گرفته می‌شود تا اطمینان از سازگاری با تجهیزات شبکه مختلف حاصل گردد.
این امر سبب می‌شود تا نتایج حاصل از تست پرمننت، بازتاب دقیق‌تری از عملکرد واقعی کابل در شبکه باشد. به عبارت دیگر، با انجام تست فلوک کابل لگراند پرمننت، می‌توان اطمینان حاصل کرد که کابل شبکه نه تنها به صورت ایزوله، بلکه در شرایط واقعی شبکه نیز قادر به انتقال داده با سرعت و کیفیت مطلوب است.️
در رابطه با تست فلوک پرمیننت در وبسایت flukenetworks.com آمده است که :
Permanent Link definition – DSX CableAnalyzer
Often used by installers to prove the fixed portion of the cabling system (excluding user cords) meets the requirements of ANSI/TIA-568-C.2 or ISO/IEC 11801:2011. The cabling vendor offering the warranty will require this. If you see an installer making these measurements using Channel Adapters, you may wish to stop them and ask why they are not making Permanent Link measurements.
زمان مناسب برای تست فلوک کابل شبکه لگراند
- اجرای موفق هر پروژه شبکه مستلزم انجام تست فلوک جامع بر روی کابل‌های لگراند پس از اتمام نصب و کابل‌کشی می‌باشد. این تست به شما اطمینان می‌دهد که کابل‌ها به درستی نصب شده‌اند و هیچ گونه عیبی مانند قطع شدن سیم‌ها، اتصال کوتاه یا نویز در آن‌ها وجود ندارد.
- قبل از آنکه شبکه را به طور کامل راه‌اندازی کنید، بهتر است تست مورد نظر را انجام دهید. با این کار، از عملکرد صحیح و پایدار شبکه در آینده اطمینان حاصل خواهید کرد و از بروز مشکلات احتمالی جلوگیری می‌کنید.
- برای حفظ عملکرد بهینه شبکه، توصیه می‌شود که تست فلوک کابل لگراند به صورت دوره‌ای انجام شود. با اجرای مستمر این آزمون، امکان پیش‌بینی و رفع عیوب بالقوه در زیرساخت شبکه فراهم شده و در نتیجه، تداوم عملکرد مطلوب سیستم تضمین می‌گردد.
- برای تشخیص دقیق علت اختلالات شبکه، استفاده از تستر فلوک کابل لگراند به عنوان یک ابزار حرفه‌ای و دقیق توصیه می‌شود.
- اگر قصد انجام تغییراتی در شبکه خود دارید، مانند اضافه کردن دستگاه‌های جدید یا تغییر در توپولوژی شبکه، بهتر است قبل از انجام این تغییرات، تست فلوک را انجام دهید. با این کار می‌توانید از عملکرد صحیح شبکه پس از اعمال تغییرات اطمینان حاصل کنید.
- جابه‌جایی تجهیزات شبکه می‌تواند منجر به بروز اختلال در زیرساخت‌های کابل‌کشی شود. جابه‌جایی تجهیزات مختلف، لزوم انجام تست فلوک کابل لگراند را برای حفظ سلامت و کارایی شبکه دوچندان می‌کند.
- در صورت وقوع حوادث طبیعی نظیر زلزله، سیل یا آتش‌سوزی که احتمال آسیب به زیرساخت‌های شبکه را افزایش می‌دهد، انجام تست فلوک برای اطمینان از سلامت کابل‌ها امری حیاتی است.
پارامترهای مختلف تست فلوک کابل شبکه لگراند
پارامتر نقشه سیم‌کشی (Wire Map)، به بررسی دقیق اتصال فیزیکی سیم‌ها در دو سر کابل می‌پردازد و هرگونه قطع شدگی، اتصال کوتاه یا اشتباه در سیم‌کشی را مشخص می‌کند.
پارامتر تاخیر انتشار (Propagation Delay) مدت‌زمان انتشار یک پالس الکتریکی در طول محیط انتقال (کابل) را اندازه‌گیری می‌کند. مدت زمان انتشار سیگنال در یک کابل به عوامل متعددی از جمله طول کابل، نوع کابل و فرکانس سیگنال وابسته است.
پارامتر انحراف تاخیر (Delay Skew)، تفاوت در زمان رسیدن سیگنال به دو سر مختلف یک زوج سیم را نشان می‌دهد. انحراف تاخیر بیش از حد می‌تواند بر عملکرد شبکه و انتقال داده‌ها تأثیر منفی بگذارد.
پارامتر (Cable Length) به عنوان یک معیار کلیدی، طول دقیق کابل را برای محاسبات فنی و طراحی شبکه تعیین می‌نماید. اندازه‌گیری این پارامتر به منظور اطمینان از اینکه طول کابل از حد مجاز استاندارد تجاوز نکرده است، اهمیت دارد.
4 نکته حیاتی در مورد تست فلوک کابل‌های لگراند
- استفاده از دستگاه تست فلوک مناسب: انتخاب دستگاه تست فلوک مناسب، کلید اصلی انجام یک تست دقیق است. تستر فلوک کابل لگراند باید با استانداردهای شبکه مورد استفاده (Cat6، Cat6A و Cat7) و نوع کابل (UTP, FTP) سازگار باشد. همچنین، دقت دستگاه و قابلیت‌های آن در تشخیص انواع خطاها نیز بسیار حائز اهمیت می‌باشد.
- کالیبراسیون دستگاه: پیش از اجرای آزمون تداومی بر روی کابل‌های شبکه لگراند، ضروری است که صحت و دقت ابزار سنجش فلوک، از طریق فرآیند کالیبراسیون دقیق، به اثبات برسد.
- محیط مناسب برای تست: برای دستیابی به دقت مطلوب در تست فلوک کابل شبکه لگراند، ضروری است که محیط آزمایش از هرگونه نویز و امواج مختلف عاری باشد. نویز و تداخل می‌توانند بر نتایج تست تأثیر گذاشته و باعث تشخیص اشتباه خطاها شوند.
- تفسیر صحیح نتایج تست: تفسیر صحیح نتایج تست فلوک، یکی از مهم‌ترین مراحل این فرآیند است. نتایج تست fluke، اطلاعات جامعی درباره وضعیت کابل‌ها ارائه می‌دهد که نیازمند بررسی دقیق و تحلیل حرفه‌ای می‌باشد.
چه اطلاعاتی را می‌توان از تست فلوک کابل شبکه لگراند به دست آورد؟
تست فلوک کابل شبکه لگراند، یک گام ضروری برای اطمینان از عملکرد پایدار و بدون وقفه شبکه شماست. با تشخیص زودهنگام و برطرف‌سازی عیوب پنهان در کابل‌کشی و تجهیزات شبکه، از وقوع اختلالات ناگهانی و هزینه‌های گزاف جلوگیری کنید.
با استفاده از دستگاه‌های تست فلوک، می‌توانید به اطلاعات ارزشمندی دست پیدا کنید که می‌توان به موارد زیر اشاره نمود:
- تشخیص و رفع عیب در کابل‌های مسی، فیبر نوری و کواکسیال
- تعیین دقیق محل و علت خطاهای کابل‌کشی
- اندازه‌گیری سرعت انتقال داده
- ارزیابی کیفیت سیگنال
- تعیین متراژ دقیق کابل‌ها
- مقایسه سرعت انتشار سیگنال با سرعت نور و حتی تشخیص اصالت تجهیزات شبکه
یکی از مهم‌ترین مزایای تست فلوک کابل لگراند، ارائه گزارش‌های دقیق و قابل فهم است. این گزارش‌ها به شما کمک می‌کنند تا به سرعت مشکلات را شناسایی کرده و اقدامات اصلاحی لازم را انجام دهید. همچنین با استفاده از این گزارش‌ها می‌توانید از عملکرد پایدار و قابل اعتماد شبکه خود اطمینان حاصل کنید.
به طور خلاصه، تست فلوک با بهره‌گیری از استانداردهای بین‌المللی، امکان ارزیابی دقیق پارامترهای مختلف شبکه از جمله نرخ انتقال داده، تداخل، نویز و اتلاف سیگنال را فراهم می‌سازد. با انجام این تست، می‌توانید از بروز مشکلات جدی در شبکه جلوگیری کرده و هزینه‌های نگهداری و تعمیرات را کاهش دهید.
سخن پایانی
با توجه به پیچیدگی روزافزون شبکه‌های کامپیوتری، انجام تست فلوک بر روی کابل‌های لگراند به عنوان یک اقدام پیشگیرانه، از اهمیت بالایی برخوردار است. این فرآیند با تشخیص دقیق عیوب و اختلالات پنهان در زیرساخت فیزیکی شبکه، از بروز اختلالات گسترده و هزینه‌های ناشی از آن‌ها جلوگیری می‌نماید. به یاد داشته باشید که یک شبکه پایدار و کارآمد، کلید موفقیت کسب‌وکارها و سازمان‌ها در عصر اطلاعات می‌باشد.
سوالات متداول
1.بهترین کابل برای شبکه باید چه خصوصیات و امتیازاتی داشته باشد؟
بهترین کابل شبکه باید مقاومت بالایی در برابر نویز داشته باشد تا انتقال داده‌ها با سرعت و کیفیت بالا انجام شود. همچنین، انعطاف‌پذیری مناسب و سازگاری با استانداردهای شبکه از دیگر ویژگی‌های مهم یک کابل با کیفیت است. کابل‌های لگراند به دلیل استفاده از مواد مرغوب و طراحی دقیق، این ویژگی‌ها را دارا هستند.
2.چرا باید کابل شبکه لگراند استفاده کنیم؟
کابل‌های شبکه لگراند، با ارائه ویژگی‌هایی نظیر نرخ انتقال داده بالا، کاهش اتلاف سیگنال و مقاومت در برابر تداخلات محیطی، امکان ایجاد شبکه‌هایی با پایداری و قابلیت اطمینان بالا را فراهم می‌آورند. این کابل‌ها با استانداردهای بین‌المللی مطابقت دارند و در برابر تداخلات الکترومغناطیسی مقاوم هستند.
3.چرا اطلاعات تست فلوک کابل لگراند برای شبکه شما ضروری است؟
تست فلوک کابل لگراند به منظور ارزیابی جامع از یکپارچگی فیزیکی، الکتریکی و عملکردی عایق‌بندی، در راستای تضمین انتقال بی‌وقفه و باکیفیت داده‌ها، صورت می‌پذیرد. آزمایش مذکور به منظور تشخیص عیوب فیزیکی نظیر قطع شدگی، اتصال کوتاه و سایر ناهنجاری‌های ساختاری در کابل اجرا می‌شود.
چقدر مهم است که تست فلوک کابل لگراند را بعد از هر نصب شبکه انجام دهیم؟ آیا در همه پروژه‌ها الزامی است؟
می‌توانید توضیح دهید چه مزایایی تست فلوک چنل به کابل شبکه لگراند در مقایسه با روش پرمننت دارد؟ کدام بهتر است؟
