با پیشرفت تکنولوژی و گسترش سیستم‌های ارتباطی، نیاز به مدیریت بهتر کابل‌ها بیش از پیش احساس می‌شود. یکی از مهم‌ترین ابزارهای این حوزه، ترانکینگ یا ترانک است. در این مقاله قصد داریم به صورت کامل با مفهوم ترانک، انواع آن، کاربردها، نحوه نصب و نکات مهم در انتخاب آشنا شویم
| موضوع | توضیحات |
| ترانکینگ چیست؟ | ترانکینگ سیستمی برای سازماندهی و محافظت از کابل‌ها مخصوصاً در شرایط محیطی مختلف است. |
| مزایای ترانکینگ | حفاظت از کابل‌ها، افزایش زیبایی محیط، سهولت در مدیریت شبکه، کاهش تداخل امواج، ایمنی بیشتر |
| تفاوت ترانکینگ و داکت | ترانکینگ فضای بیشتری دارد و ماژولار است، داکت ساده‌تر و برای سیم‌کشی برق منازل مناسب‌تر است. |
| انواع ترانکینگ | دیواری، عمودی، دفنی، فلزی |
| اجزای اصلی ترانک | بدنه، پارتیشن، درب ترانکینگ، مسدود کننده، درزگیر، زوایا داخلی و خارجی، زاویه تخت، سه راهی |
| برندهای معتبر | لگراند، سوپیتا، البرز، دانوب |
| کاربردها | ساختمان‌های اداری، محیط‌های صنعتی، منازل، بیمارستان‌ها، مراکز داده |
| نکات انتخاب | میزان کابل‌ها، شرایط محیطی، حفاظت در برابر حریق، زیبایی، سهولت نصب |
| انواع داکت | ساده، کف خواب، شیاردار، قرنیزی، کمانی |

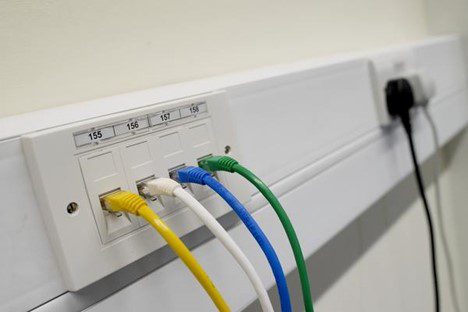

ترانک چیست؟
ترانک (Trunk) یا سیستم ترانکینگ، یک مسیر یا کانال فیزیکی است که برای سازماندهی، محافظت و هدایت کابل‌های برق یا شبکه مورد استفاده قرار می‌گیرد. هدف اصلی استفاده از ترانک‌ها، نظم‌دهی به کابل‌کشی و محافظت از سیم‌ها در برابر آسیب‌های محیطی است.
مزایای استفاده از ترانک
- حفاظت از کابل‌ها در برابر آسیب فیزیکی و گرد و غبار
ترانک‌ها از کابل‌ها در برابر آسیب‌های فیزیکی مانند کشیدگی، خمیدگی یا ضربه محافظت می‌کنند.
- افزایش زیبایی محیط با پوشاندن کابل‌ها
استفاده از ترانک‌ها باعث می‌شود کابل‌ها به صورت مرتب در محیط قرار گیرند و از ایجاد شلوغی جلوگیری شود.
- سهولت در مدیریت و توسعه شبکه
ترانک‌ها با امکان تفکیک کابل‌ها و جداسازی آن‌ها بر اساس نوع، مدیریت و شناسایی سریع کابل‌ها را ساده می‌کنند.
- ایمنی بیشتر و کاهش تداخل امواج در محیط‌های کاری و خانگی
با استفاده از ترانک‌های فلزی یا ترانک‌های مخصوص، می‌توان تداخل الکترومغناطیسی را کاهش داده و کیفیت انتقال داده را بهبود بخشید.
تفاوت ترانکینگ با داکت چیست؟
ترانک‌ها برای حفاظت از سیم‌ها و کابل‌ها ساخته شده‌اند. اما ترانکینیگ‌ها از فضای بیشتری برای قرار گیری سیم‌ها و کابل‌ها برخوردار هستند. علاوه بر این، ترانک‌ها به صورت ماژولار تولید و عرضه می‌شوند. ترانک ماژولار به شما این امکان را می‌دهد تا بر روی بدنه‌ی ترانک خود، به تعداد دلخواه پریز و کلید نصب نمائید. به عبارت دیگر ترانکینگ و داکت دو نوع متداول از سیستم‌های مدیریت کابل هستند که برای محافظت و سازماندهی کابل‌ها در محیط‌های مختلف به کار می‌روند.
این دو، هرچند با هدف مشابهی طراحی شده‌اند اما تفاوت‌های قابل‌توجهی دارند. ترانکینگ معمولاً در اندازه‌های بزرگ‌تری تولید می‌شود و مقاومت بالاتری دارد؛ این ویژگی‌ها آن را برای شبکه‌های کامپیوتری و مخابراتی مناسب‌تر می‌کند. از طرف دیگر، داکت که اغلب در سایزهای کوچک تا متوسط تولید می‌شود و مقاومت کمتری دارد برای سیم‌کشی برق در منازل، مغازه‌ها و مکان‌های کوچک‌تر ایده‌آل است.
یکی از ویژگی‌های برجسته ترانکینگ، قابلیت نصب کلید و پریز در آن است که این امکان را به کاربران می‌دهد تا به‌راحتی دسترسی به اتصالات داشته باشند، درحالی‌که داکت فاقد این قابلیت است. علاوه بر این، ترانکینگ با قیمت بالاتری نسبت به داکت عرضه می‌شود اما تنوع بیشتری در طرح و رنگ دارد و قابلیت پارتیشن‌بندی را ارائه می‌دهد که به کاربران امکان می‌دهد فضای داخلی آن را برای مدیریت بهتر کابل‌ها تقسیم‌بندی کنند.
از نظر محافظت از کابل، ترانکینگ گزینه‌ای مطمئن‌تر به شمار می‌رود، زیرا محافظت بیشتری در برابر عوامل خارجی ارائه می‌دهد. بااین‌حال، نصب داکت به دلیل سادگی و انعطاف‌پذیری بیشتر، کار را برای نصابان آسان‌تر می‌کند. ترانکینگ به دلیل ساختار محکم‌تر و کمتر انعطاف‌پذیر خود، نیازمند توجه بیشتری در هنگام نصب است.
به نقل از وب سایت alborzpolymer.com درباره تفاوت داکت و ترانک چنین گفت است:
Ducts are actually a plastic device that houses the cables. This product is only used to organize cables and wires, while trunks have more advantages. In addition to organizing and protecting cables, this example of accessories also has the ability to install switches and sockets.
انواع ترانک
انواع مختلفی از ترانکینگ‌ها در بازار وجود دارد که هر کدام برای محیط‌های خاصی به کار می‌روند. برای خرید ترانکینگ شبکه میتوانید هر کدام از انواع زیر را انتخاب کنید:
1. ترانکینگ‌های دیواری یا افقی:
رایج‌ترین و کاربردی‌ترین نوع ترانک، دیواری است. همان‌طور که نام این ترانک مشخص است برای نصب روی دیوار یا در کناره‌های آن به کار می‌رود. شما میتوانید از این محصول برای سیم‌کشی‌های برق همچون: برق عادی، upsو غیره استفاده نمائید.
ویژگی‌ها:
از ویژگی های این نوع ترانک می توان به سبک و مقرون به صرفه بودن، عایق الکتریکی مناسب و همینطور مناسب برای فضاهای داخلی مانند ادارات و منازل بودن اشاره کرد.
2. ترانکینگ ستونی یا عمودی:
این نوع همان‌طور که از نامش مشخص است، برای نصب روی ستون‌ها و به شکل عمودی به کار می‌رود. معمولا بیشترین کاربرد ترانک عمودی در اتاق‌های کنفرانس و سالن‌های همایش‌هاست که نصب دیواری کمتر انجام می‌شود. از آنجا که هدف از نصب ترانکینگ عمودی ایجاد جلوه بهتر از ترانکینگ است، معمولا این نوع ترانک شبکه را در رنگ‌ها و طرح‌های گوناگون تولید می‌کنند.
3. ترانکینگ دفنی:
نوع دیگری از ترانکینگ‌ها که برای سطح زمین به کار می‌رود، ترانکینگ‌های دفنی هستند. این نوع ترانکینگ بیشتر برای کف کاذب به کار می‌رود. بیشتر کاربرد ترانکینگ‌های دفنی برای انتقال برق و شبکه فشار قوی است که باید به شکل توکار انجام شود. در کانال‌کشی ترانکینگ‌های دفنی از جعبه‌های اتصال برای ایجاد ارتباط بین ترانکینگ‌ها استفاده می‌شود.
4. ترانکینگ فلزی:
این نوع از ترانکینگ‌ها برای حفاظت فیزیکی قوی به کار می‌روند؛ چون استحکام زیادی دارند. جنس بدنه ترانک فلزی از فولاد، ورق گالوانیزه، الکتروگالوانیزه و پلی اتیلن ساخته شده که مقاومت بالایی دارند. از این نوع ترانک برای عبور دادن کابل‌های برق در مسیرهای پرتردد استفاده می‌شود.
ویژگی‌ها:
- مقاومت بالا در برابر ضربه و خوردگی
- مناسب برای محیط‌های صنعتی یا فضاهای با ریسک بالا
- قابلیت تحمل دما و فشار بیشتر نسبت به مدل‌های PVC
اجزای اصلی ترانک
ترانک (بدنه)
یکی از تجهیزات ترانکینگ بدنه ترانک می باشد. هر یک از شاخه های ترانک دو متر می باشد. ترانک ها به همراه درب عرضه می شوند. داخل شاخه ها شیارهایی تعبیه شده است که برای نصب پارتیشن به وجود آمده است. هر یک از ترانک ها را می توان با به کارگیری پارتیشن تقسیم بندی کرد. این تقسیم بندی می تواند از یک قسمت تا چهار قسمت باشد. اندازه های ترانک های تولید شده شرکت لگراند به میلیمتر به صورت زیر می باشد:
- 80*50
- 50*105
- 50*150
- 50*195
پارتیشن
پارتیشن یکی دیگر از اجزای متعلقات ترانک لگراند می باشد که باعث جداسازی مسیر عبور کابل های شبکه، کابل های برق، کابل های تلفن و … می شود. دلیل استفاده از پارتیشن این است که از برخورد کابل شبکه و سیم ها جلوگیری می کند به این ترتیب تداخل الکترومغناطیسی و نویز به وجود نمی آید.
درب ترانکینگ
روی هر یک از ترانک ها یک درب قرار داده می شود. این درب از جنس نرم یا سخت می باشد. مسلم است که جداسازی درب از نوع جنس نرم آسان تر از جنس سخت آن می باشد. درب های جنس نرم حتی با جداسازی مکرر حالت خود را از دست نمی دهند. درب جنس نرم منعطف تر می باشد و راحت تر از بدنه ترانک جدا می شود. این وسیله در گوشه ها و زوایا باعث زیباتر شدن تجهیزات ترانکینگ می شود .
مسدود کننده (بست انتها)
مسدود کننده برای بسته شدن ابتدا و انتهای ترانک ها به کار برده می شود تا هم فرم زیباتری داشته باشد و هم ایمنی تجهیزات بیشتر شود.
درزگیر یا قطعه اتصال
درزگیرها برای متصل کردن دو عدد ترانک یا دو عدد درب به کار می روند. این وسیله به هنگام قرار گرفتن دو ترانک یا دو درب به دنبال هم، به منظور مخفی کردن محل اتصال استفاده می شود. درزگیر سه قطعه دارد: قطعه اتصال درب بر روی ترانک قرار می گیرد و قطعات دیگر در قسمت لبه های ترانک وصل می شود که باعث بهتر شدن ظاهر ترانک شود .
زوایا داخلی
این وسیله برای اتصال در گوشه های 90 درجه داخلی روی دیوار استفاده می شود.
زاویه خارجی
این وسیله برای اتصال در گوشه های 90 درجه بیرونی روی دیوار استفاده می شود.
زاویه تخت
زاویه تخت لگراند برای متصل کردن ترانک ها به صورت قائم روی یک سطح صاف استفاده می شود.
سه راهی
از سه راهی ترانک لگراند برای به وجود آمدن انشعابات در مسیرهای عبور ترانک ها استفاده می شود.
برند های معتبر ترانکینگ:
شرکت لگراند legrand
ترانکینگ لگراند یکی از برندهای معروف فرانسوی و تولید کننده انواع کالای برقی اعم از داکت و ترانکینگ است. کیفیت بالای محصولات این برند، آن را به یکی از پیشروان در طراحی و تولید انواع داکت و ترانکینگ تبدیل کرده است . محصولات لگراند با کیفیت بالا و قابلیت اجرای پروژه‌های مختلف را دارا هستند و در سراسر دنیا محبوبیت زیادی دارند. همچنین، این برند به دلیل استفاده از تکنولوژی های پیشرفته و نوآوری در طراحی، به مشتریان خود اطمینان می‌دهد.
مجموعه‌ی محصولات لگراند شامل داکت‌های فلزی، داکت‌های پلاستیکی، ترانکینگ‌های فلزی، ترانکینگ‌های پلاستیکی، انواع کابل شبکه، پچ پنل، پچ کورد، کف خواب و غیره است. داکت‌های فلزی لگراند با استفاده از فولاد ضد زنگ تولید می‌شوند که باعث مقاومت بالا در برابر فشار و ضربه می‌شود. این داکتها همچنین دارای پوشش ضد زنگ برای مقابله با عوامل خوردگی هستند.
داکت و ترانکینگ سوپیتا
یکی از برندهای ایرانی تولید کننده تجهیزات داکت و ترانکینگ سوپیتا است که در ساخت محصولات خود از بهترین مواد اولیه استفاده کرده که انعطاف پذیری منحصر به فردی دارند. محصولات این شرکت غیر قابل اشتعال هستند و سطحی صاف با شفافیت بالا دارند. این محصولات در اندازه های مختلف تولید می شوند که می توانند با توجه به حجم سیم و کابل ها مورد استفاده قرار گیرند.
اگر به دنبال خرید داکت و ترانکینگ و تجهیزات مربوط به آن بین کالاهای ایرانی هستید یکی از برندهای مورد اعتماد، سوپیتا است. از ویژگی های دیگر محصولات این شرکت، ارائه انواع داکت و ترانکینگ با طرح چوب است که می تواند با برخی دکورهای شما هماهنگ گردد.
داکت و ترانکینگ البرز
محصولات داکت و ترانکینگ البرز طبق استانداردهای بین المللی ولی در ایران تولید می شوند. این شرکت با تولید محصولاتی با کیفیت توانسته است نظر مشتریان زیادی را جلب نماید. تجهیزات داکت و ترانکینگ البرز مجهز به درب های قفل شو هستند که به راحتی هم باز می شوند و نیازی به بست های مخصوص ندارند.
محصولات داکت و ترانکینگ البرز با طراحی های جدید تولید شده اند و دارای گواهینامه استاندارد ISO 9001-2008 از شرکت TUV NORD آلمان می باشند و شما می توانید با بهره مندی از قمیت داکت و ترانکینگ البرز با رنج مناسب از ویژگی های این داکتها بهره مند گردید.
داکت های ساده، داکت های لوله ای، قرنیزی، پارتیشن دار و انواع ترانکینگ از محصولات البرز هستند.
داکت و ترانکینگ دانوب
محصولات دانوب از پرطرفدارترین تولید کننده های ایرانی در زمینه تجهیزات شبکه هستند. این محصولات کیفیت و دوام بالایی داشته و مطابق با استانداردهای جهانی ساخته شده اند. ترانکینگ دانوب در سایزهای مختلف و مطابق با ترانکینگ های لگراند ساخته شده اند ولی از قیمت مقرون به صرفه تری نسبت به برند لگراند برخوردار هستند. از تولیدات دانوب می توان انواع داکت دیواری و زمینی، انواع ترانکینگ و تمامی تجهیزات مربوط به شبکه پسیو را نام برد. ترانک دانوب در سه سایز مختلف با مواد مرغوب تولید می شود که در بازار آن ها را با نام طرح لگراند نیز می شناسند.
کاربردهای ترانک
ترانک‌ها کاربردهای گسترده‌ای دارند، از جمله:
- ساختمان‌های اداری و تجاری
- محیط‌های صنعتی
- منازل مسکونی
- بیمارستان‌ها و مراکز درمانی
- مراکز داده و اتاق‌های سرور
نکات مهم در انتخاب ترانک مناسب
هنگام انتخاب ترانک باید به نکات زیر توجه کنید:
- میزان کابل‌های عبوری
- شرایط محیطی (رطوبت، دما، احتمال ضربه)
- نیاز به حفاظت در برابر حریق
- زیبایی ظاهری و رنگ‌بندی
- سهولت نصب و نگهداری
داکت شبکه و برق
محفظه‌ای از جنس پلاستیک است که استحکام بالایی دارد. بیشتر داکت‌های شبکه در کابل‌کشی روکار استفاده می‌شوند. در جایی که تعداد کابل‌های شبکه، برق، تلفن و سیم‌های موجود زیاد باشد، از داکت استفاده کرده و کابل‌ها را از داخل آن عبور می‌دهند. این داکتها که در دسته‌ی تجهیزات پسیو شبکه قرار می‌گیرند، بیشتر در محیط‌های مسقف مثل ساختمان‌ها کاربرد دارند. همچنین برای حفظ نظم و زیبایی محیط، جلوگیری از خطر آتش‌سوزی و حتی برق گرفتگی، کاهش تاثیر نویز کابل‌ها بر هم و در آخر حفاظت از کابل‌ها در برابر آسیب‌های فیزیکی از داکت استفاده می‌شود.
انواع داکت:
داکت ساده:
داکت ساده یا داکت دیواری پرکاربردترین و در عین حال ساده‌ترین نوع داکت به شمار می‌رود. این محصول در سایزهای 10×10 تا 100×60 میلی‌متری تولید می‌شود. شما میتوانید بر حسب نیاز سایز مورد نظر و مناسب خود را انتخاب کنید.
داکت کف خواب:
برای محافظت از کابل‌ها و یا سیم‌هایی که از روی زمین عبور می‌کنند از داکت کف خواب استفاده می‌کنند. این داکت وظیفه‌ی جداسازی کابل و سیم‌ها در داخل داکت کف خواب از یک دیواره با نام پارتیشن را دارد. این جداسازی سبب جلوگیری از تاثیر نویز کابل‌ها بر روی هم می‌شود.
داکت شیاردار:
داکت شیاردار شباهت بسیار زیادی به داکت ساده دارد. با این تفاوت که بر روی بدنه‌ی آن شیارهایی برای مشاهده کابل‌ها، گردش هوا، خروج کابل و سیم‌ها در طی مسیر وجود دارد.
داکت قرنیزی:
برای عبور کابل‌ها از گوشه‌ی دیوار از داکت قرنیزی استفاده می‌شود. کاربرد این نوع داکت سبب زیبایی محیط نیز می‌شود. این محصول در سایزهای مختلف و در رنگ‌های متنوع همراه با یکسری متعلقات مانند زاویه داخلی، مسدود کننده، زاویه خارجی و قطعه اتصال توسط برندهای معتبر داخلی تولید می‌شود.
داکت کمانی:
یک نمونه دیگر از داکتها، داکت کمانی است که ظاهر ساده و بسیار شیکی دارد. در این نوع داکت یک محفظه‌ی پلاستیکی به همراه درب قرار دارد. توجه داشته باشید که داکت کمانی فاقد پارتیشن است.
نتیجه‌گیری
یکی از کاربردی‌ترین تجهیزات شبکه ترانکینگ است که یک محفظه یا کانال برای انواع کابل شبکه محسوب می شود و هر تعدادی پریز و کلید در هر نقطه ای که نیاز باشد نصب کرد. ترانکینگ از کابل‌ها محافظت می‌کند و از هزینه ها و مشکلات احتمالی که در اینده میتواند رخ بدهد جلو گیری می شود. حال که به طور کامل متوجه شدیم ترانکینگ چه ابزاری هست و چه کاربرد هایی دارد، به راحتی میتوانید با کارشناسان ما در مجموعه اعتماد شبکه پرهام جهت راهنمایی خرید و استعلام قیمت تماس حاصل فرمایید .
