اگر تا به حال کابل شبکه را پانچ کرده باشید، قطعاً می‌دانید که سوکت‌زنی کابل شبکه گاهی می‌تواند به یکی از زمان‌برترین بخش‌های اجرای پروژه تبدیل شود. این موضوع زمانی بیشتر خودش را نشان می‌دهد که در یک پروژه مجبور باشید روزانه ده‌ها یا حتی 100 عدد سوکت RJ45 پانچ کنید. یکی از سخت‌ترین مراحل نیز مرتب کردن رشته‌های کابل و قرار دادن صحیح آن‌ها داخل سوکت است.این مشکل مخصوصاً هنگام استفاده از کابل‌های Cat6 بیشتر دیده می‌شود، زیرا قطر رشته‌های کابل معمولاً بیشتر است و مرتب کردن آن‌ها داخل کانکتور به دقت بیشتری نیاز دارد. به همین دلیل امروزه بسیاری از نصاب‌ها و مدیران شبکه از سوکت شبکه میان گذر یا سوکت شبکه ته باز (Open End) استفاده می‌کنند.

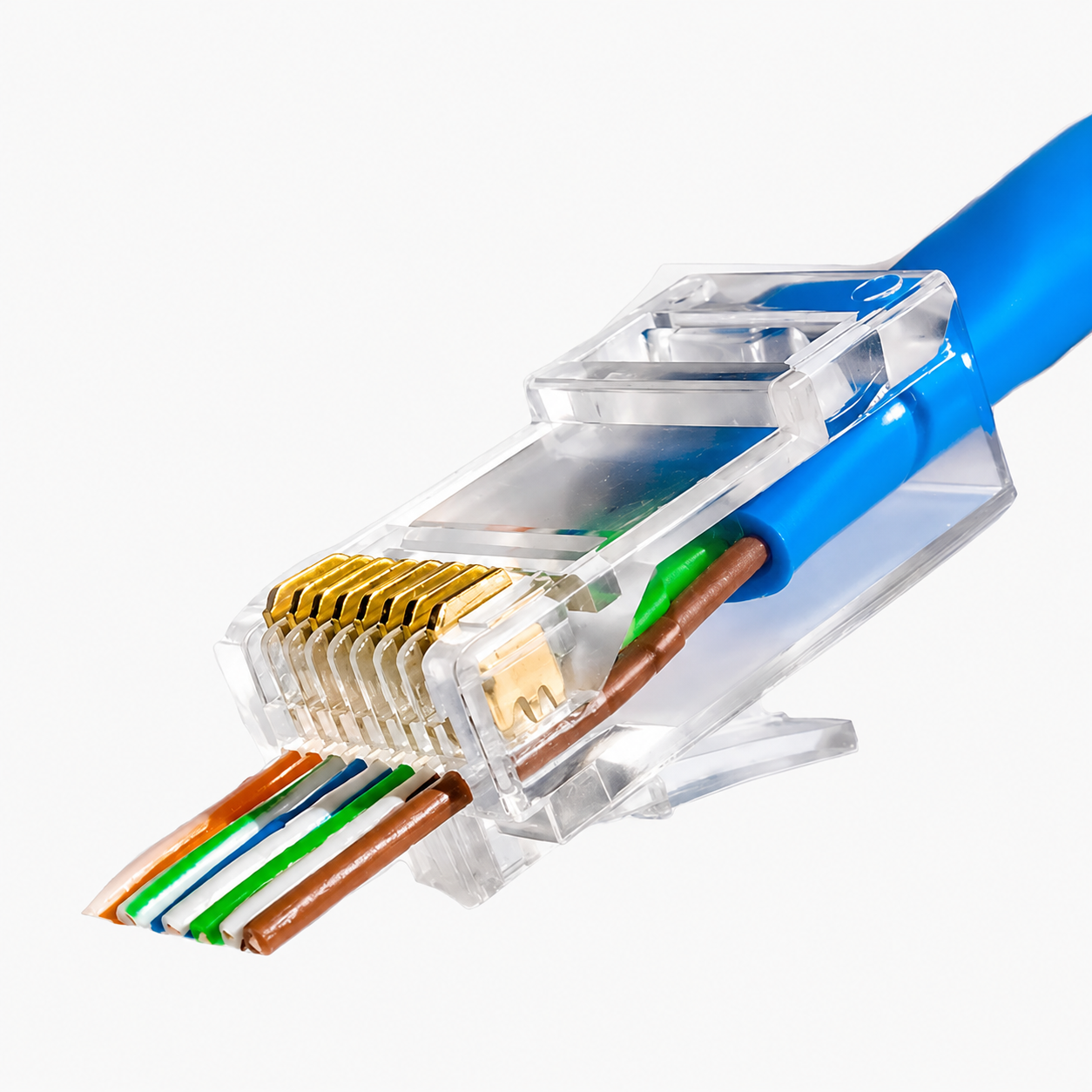

در این نوع سوکت RJ45، رشته‌های کابل LAN از قسمت جلوی سوکت خارج می‌شوند. بعد از اینکه ترتیب رنگ‌ها و محل قرارگیری رشته‌ها بررسی شد، اضافه سیم‌ها با استفاده از آچار پانچ مخصوص بریده می‌شود. همین طراحی ساده باعث کاهش خطای نصب و افزایش سرعت سوکت‌زنی می‌شود.اگر قصد خرید سوکت شبکه میان گذر Cat6 را دارید، بهتر است قبل از انتخاب با کاربرد، مزایا، تفاوت آن با سوکت معمولی و نکات مهم خرید آشنا شوید. همچنین اگر کابل شبکه شما شیلددار است، باید از سوکت میان گذر مناسب کابل‌های شیلددار مانند Cat6 SFTP استفاده کنید.

تفاوت سوکت شبکه میان گذر با سوکت معمولی

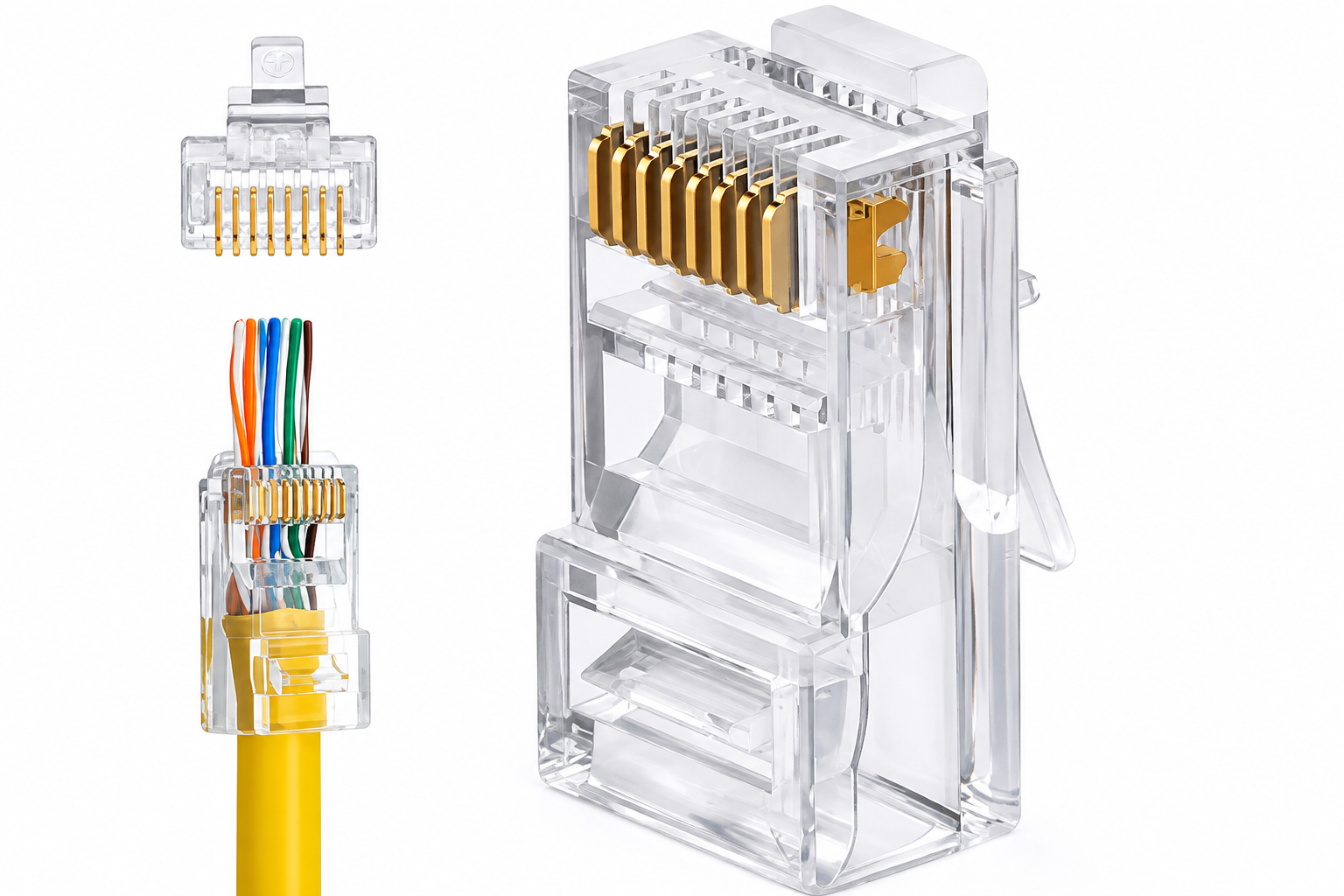

بزرگ‌ترین تفاوت سوکت شبکه میان گذر با سوکت RJ45 معمولی به نحوه قرار گرفتن رشته‌های کابل داخل کانکتور مربوط می‌شود. در سوکت‌های معمولی باید قبل از وارد کردن رشته‌ها، تمام سیم‌ها را مرتب کرده و تقریباً در یک اندازه برش دهید تا هر هشت رشته به‌درستی به انتهای سوکت برسند.اگر یکی از رشته‌ها حتی چند میلی‌متر کوتاه‌تر باشد یا هنگام وارد کردن سیم‌ها جابه‌جا شود، ممکن است به پین مربوط به خود نرسد و اتصال شبکه به‌درستی برقرار نشود. در چنین شرایطی معمولاً مجبور می‌شوید سوکت را ببرید و مراحل سوکت‌زنی را دوباره انجام دهید.

در سوکت شبکه میان گذر این مشکل تا حد زیادی برطرف شده است. رشته‌های کابل از جلوی سوکت عبور می‌کنند و نصاب می‌تواند قبل از پانچ نهایی، ترتیب رنگ‌ها و قرارگیری صحیح تمام رشته‌ها را به‌صورت مستقیم مشاهده کند.بعد از اطمینان از صحیح بودن ترتیب سیم‌ها، اضافه رشته‌ها هنگام پانچ بریده می‌شوند. این ویژگی باعث شده است سوکت‌های Open End مخصوصاً در پروژه‌هایی که تعداد زیادی کابل شبکه باید سوکت‌زنی شود، گزینه کاربردی‌تری باشند.

مزایای سوکت شبکه میان گذر

یکی از مهم‌ترین مزایای سوکت شبکه Open End، افزایش سرعت اجرای کار است. دیگر لازم نیست چندین بار رشته‌های کابل را کوتاه کنید تا تمام سیم‌ها دقیقاً در یک اندازه قرار بگیرند. رشته‌ها مستقیماً از داخل سوکت عبور می‌کنند و در مرحله نهایی اضافه آن‌ها قطع می‌شود.مزیت دیگر این نوع سوکت، امکان مشاهده ترتیب رشته‌ها قبل از پانچ است. نصاب می‌تواند استاندارد رنگ‌بندی مورد استفاده مانند T568A یا T568B را بررسی کرده و سپس سوکت را پانچ کند. این موضوع احتمال جابه‌جایی رشته‌ها و سوکت‌زنی اشتباه را کاهش می‌دهد.

مهم‌ترین مزایای سوکت شبکه میان گذر عبارت‌اند از:

• پانچ سریع‌تر کابل شبکه بدون نیاز به چندبار کوتاه کردن و تراز کردن رشته‌ها
• کاهش احتمال اشتباه در ترتیب رنگ‌بندی کابل
• امکان مشاهده رشته‌های کابل قبل از پانچ نهایی
• مناسب برای بسیاری از کابل‌های Cat6 و Cat6A
• کاهش خم‌شدن یا گیر کردن رشته‌ها داخل سوکت
• کاهش احتمال خراب شدن سوکت هنگام نصب
• مناسب برای نصاب‌های حرفه‌ای و کاربران کم‌تجربه‌تر
• صرفه‌جویی در زمان هنگام اجرای پروژه‌های بزرگ
• کاهش دوباره‌کاری در زمان سوکت‌زنی کابل شبکه

به همین دلیل در بسیاری از پروژه‌های پسیو شبکه که تعداد نقاط شبکه زیاد است، استفاده از سوکت میان گذر می‌تواند سرعت اجرای پروژه را افزایش دهد. البته کیفیت نهایی همچنان به انتخاب سوکت مناسب، کابل استاندارد و استفاده صحیح از آچار پانچ بستگی دارد.

سوکت شبکه میان گذر UTP یا SFTP؟

یکی از سوال‌های رایج هنگام خرید سوکت میان گذر این است که آیا برای کابل‌های شیلددار نیز می‌توان از این نوع سوکت استفاده کرد. سوکت‌های میان گذر در مدل‌های مختلف تولید می‌شوند و هنگام انتخاب باید نوع سوکت را با ساختار کابل شبکه هماهنگ کنید.اگر از کابل شبکه UTP استفاده می‌کنید، معمولاً سوکت‌های پلاستیکی میان گذر UTP انتخاب مناسبی هستند. این کابل‌ها فاقد شیلد فلزی هستند و به کانکتور شیلددار برای ادامه مسیر شیلد نیاز ندارند.

اگر کابل مورد استفاده از نوع STP، FTP یا SFTP است، بهتر است سوکتی انتخاب شود که برای کابل‌های شیلددار طراحی شده باشد. این سوکت‌ها معمولاً دارای بدنه یا پوشش فلزی هستند و در نصب صحیح می‌توانند به حفظ پیوستگی سیستم شیلد کمک کنند.برای مثال اگر از کابل شبکه Cat6 SFTP استفاده می‌کنید، انتخاب سوکت میان گذر Cat6 SFTP سازگار با قطر کابل و ساختار رشته‌ها اهمیت زیادی دارد. استفاده از سوکت نامتناسب می‌تواند نصب را دشوار کرده و کیفیت اتصال نهایی را کاهش دهد.

آیا برای سوکت میان گذر آچار مخصوص لازم است؟

برای نصب اصولی سوکت شبکه میان گذر بهتر است از آچار پانچ مخصوص سوکت میان گذر استفاده کنید. تفاوت اصلی این آچار با بسیاری از آچارهای معمولی در تیغه‌ای است که هنگام پرس کردن سوکت، رشته‌های اضافی بیرون‌آمده از قسمت جلوی کانکتور را نیز برش می‌دهد.بنابراین اگر آچار قدیمی شما فقط برای سوکت‌های RJ45 بسته یا معمولی طراحی شده باشد، ممکن است نتواند اضافه رشته‌های عبورکرده از سوکت را به‌درستی قطع کند. قبل از خرید سوکت بهتر است سازگاری آن با آچار پانچ خود را بررسی کنید.

آچارهای مخصوص Pass Through معمولاً هم‌زمان دو کار را انجام می‌دهند. ابتدا پین‌های سوکت روی رشته‌های کابل پرس می‌شوند و سپس سیم‌های اضافه در قسمت جلویی کانکتور بریده می‌شوند.استفاده از آچار مناسب باعث می‌شود برش رشته‌ها تمیزتر انجام شود و احتمال باقی ماندن سیم اضافی در قسمت جلوی سوکت کاهش پیدا کند. این موضوع مخصوصاً زمانی اهمیت دارد که تعداد زیادی سوکت در یک پروژه پانچ می‌کنید.

هنگام خرید سوکت شبکه میان گذر به چه نکاتی توجه کنیم؟

تمام سوکت‌های میان گذر کیفیت و ابعاد یکسانی ندارند. پیش از خرید باید مشخصات کابل شبکه‌ای را که قرار است سوکت روی آن نصب شود بررسی کنید، زیرا قطر رشته، ضخامت روکش کابل و نوع شیلد می‌تواند روی انتخاب کانکتور تأثیر بگذارد.برای مثال یک سوکت ممکن است برای کابل Cat6 UTP مناسب باشد اما برای یک کابل Cat6 SFTP با قطر بیشتر انتخاب مناسبی نباشد. به همین دلیل صرفاً عبارت Cat6 روی بسته‌بندی برای انتخاب سوکت کافی نیست و بهتر است مشخصات فنی سوکت و کابل نیز با یکدیگر مقایسه شوند.

هنگام خرید به موارد زیر توجه کنید:

• سازگاری سوکت با Cat5e، Cat6 یا Cat6A
• تناسب سوکت با کابل UTP، FTP، STP یا SFTP
• قطر رشته‌های کابل قابل پشتیبانی توسط سوکت
• کیفیت و استحکام پین‌های فلزی
• کیفیت بدنه پلاستیکی یا فلزی سوکت
• کیفیت آبکاری کنتاکت‌ها
• سازگاری سوکت با آچار پانچ Pass Through
• کیفیت ساخت برند تولیدکننده
• تعداد سوکت موجود در هر بسته

کیفیت پین‌ها اهمیت زیادی دارد، زیرا پین‌های ضعیف ممکن است هنگام پانچ تغییر شکل دهند یا تماس مناسبی با رشته‌های کابل ایجاد نکنند. در پروژه‌های حرفه‌ای بهتر است کیفیت کابل، سوکت و ابزار پانچ به‌صورت هم‌زمان در نظر گرفته شود.

قیمت سوکت شبکه میان گذر

قیمت سوکت شبکه میان گذر به نوع، کیفیت ساخت و مشخصات فنی آن بستگی دارد. به همین دلیل ممکن است دو سوکت Cat6 میان گذر از نظر ظاهری بسیار شبیه یکدیگر باشند اما قیمت متفاوتی داشته باشند.برای پروژه‌هایی که تعداد زیادی سوکت مورد نیاز است، اختلاف قیمت هر کانکتور می‌تواند روی هزینه نهایی پروژه تأثیر قابل توجهی داشته باشد. با این حال انتخاب یک سوکت بسیار ارزان و بی‌کیفیت ممکن است باعث افزایش خطای پانچ، دوباره‌کاری و خرابی اتصال شود.

مهم‌ترین عوامل مؤثر بر قیمت سوکت شبکه میان گذر عبارت‌اند از:

• برند سازنده سوکت
• نوع Cat5e، Cat6 یا Cat6A
• UTP یا شیلددار بودن سوکت
• کیفیت مواد اولیه بدنه
• کیفیت پین‌ها و کنتاکت‌ها
• نوع و کیفیت آبکاری پین‌ها
• تعداد سوکت موجود در بسته
• کیفیت ساخت و دقت ابعادی کانکتور
