انواع کابل شبکه دوربین مداربسته؛ راهنمای کامل انتخاب بهترین کابل برای سیستمهای نظارتی
خرید کابل شبکه دوربین مداربسته فقط یک تصمیم جانبی نیست؛ کابل، مسیر اصلی انتقال تصویر، اطلاعات کنترلی و در بسیاری از پروژهها برق مورد نیاز دوربین است. اگر کابل از نظر جنس هادی، رده انتقال، شیلد و روکش با شرایط پروژه هماهنگ نباشد، نتیجه میتواند به شکل افت کیفیت تصویر، تأخیر، قطعووصلی، ریست شدن دوربین یا کاهش توان PoE دیده شود.در این راهنما انواع کابل Cat5e، Cat6، Cat6a و Cat7، تفاوت UTP، FTP و STP، تفاوت کابل تماممس و CCA، انتخاب کابل Indoor یا Outdoor، محدودیت طول کابل شبکه مسیر و نکات اجرایی بررسی میشود تا بتوانید متناسب با تعداد دوربینها، کیفیت تصویر، شرایط محیط و بودجه پروژه تصمیم دقیقتری بگیرید.
کابل شبکه دوربین مداربسته چیست؟
کابل شبکه در سیستمهای دوربین مداربسته تحت شبکه یا IP، ارتباط میان دوربین، سوئیچ، دستگاه NVR و زیرساخت ذخیرهسازی را برقرار میکند. داده تصویری دوربین از طریق زوجسیمهای تابیده منتقل میشود و در سیستمهای PoE همان کابل میتواند برق دوربین را نیز تأمین کند. به همین دلیل کابل شبکه در یک سیستم نظارتی هم نقش مسیر داده و هم در بسیاری از موارد نقش مسیر تغذیه را دارد.کیفیت این مسیر بر ثبات استریم تصویر، سرعت دسترسی به تصاویر زنده، کیفیت ضبط، عملکرد دوربین در شب و عمر تجهیزات اثر مستقیم دارد. حتی اگر دوربین و NVR از برندهای معتبر باشند، استفاده از کابل بیکیفیت یا اجرای غیراستاندارد میتواند کل سیستم را ناپایدار کند.
- حفظ کیفیت و پایداری تصویر
- انتقال مطمئن اطلاعات و دستورات کنترلی
- عملکرد صحیح فناوری PoE
- کاهش نویز و تداخل الکترومغناطیسی
- کاهش هزینه تعمیر و افزایش عمر تجهیزات
همچنین وبسایت etkkablo درباره کابل شبکه دوربین مداربسته این چنین گفته است.
A CCTV cable, also known as a camera cable, is a specialized type of cable used in Closed Circuit Television (CCTV) systems for transmitting video signals and data between security cameras and recording devices. CCTV cables not only transmit video footage from cameras to monitors and recording devices but also provide power to the camera units. This makes CCTV cables a critical component for maintaining optimal image quality, reliable data transfer, and overall system longevity.
کابل دوربین مداربسته که با نام کابل CCTV یا کابل دوربین نیز شناخته میشود، نوعی کابل تخصصی است که در سیستمهای تلویزیون مداربسته (CCTV) برای انتقال سیگنالهای ویدئویی و داده بین دوربینهای امنیتی و تجهیزات ضبط استفاده میشود.کابلهای دوربین مداربسته علاوه بر انتقال تصاویر ضبطشده از دوربینها به نمایشگرها و دستگاههای ضبط، در بسیاری از سیستمها وظیفه تأمین برق مورد نیاز دوربینها را نیز بر عهده دارند. به همین دلیل، کابل CCTV یکی از اجزای مهم در حفظ کیفیت تصویر، انتقال پایدار اطلاعات و افزایش طول عمر کلی سیستم نظارتی محسوب میشود.
چرا انتخاب کابل شبکه دوربین مداربسته اهمیت دارد؟
در دوربینهای IP، حجم داده به رزولوشن، نرخ فریم، نوع فشردهسازی و تعداد دوربینها بستگی دارد. دوربینهای 4K، دوربینهای چندسنسوره و مدلهایی که صدای دوطرفه یا قابلیتهای هوشمند دارند، پهنای باند بیشتری مصرف میکنند. کابل مناسب باید بتواند این حجم داده را بدون افت و خطا منتقل کند.در سیستم PoE موضوع حساستر میشود، زیرا مقاومت الکتریکی کابل میتواند باعث افت ولتاژ شود. کابلهای CCA یا کابلهایی با سطح مقطع نامناسب، بهخصوص در مسیرهای بلند، ممکن است باعث روشن نشدن دوربین، ریست شدن در شب هنگام فعال شدن مادون قرمز یا کاهش پایداری شوند. بنابراین انتخاب کابل باید هم بر اساس انتقال داده و هم بر اساس توان الکتریکی انجام شود.

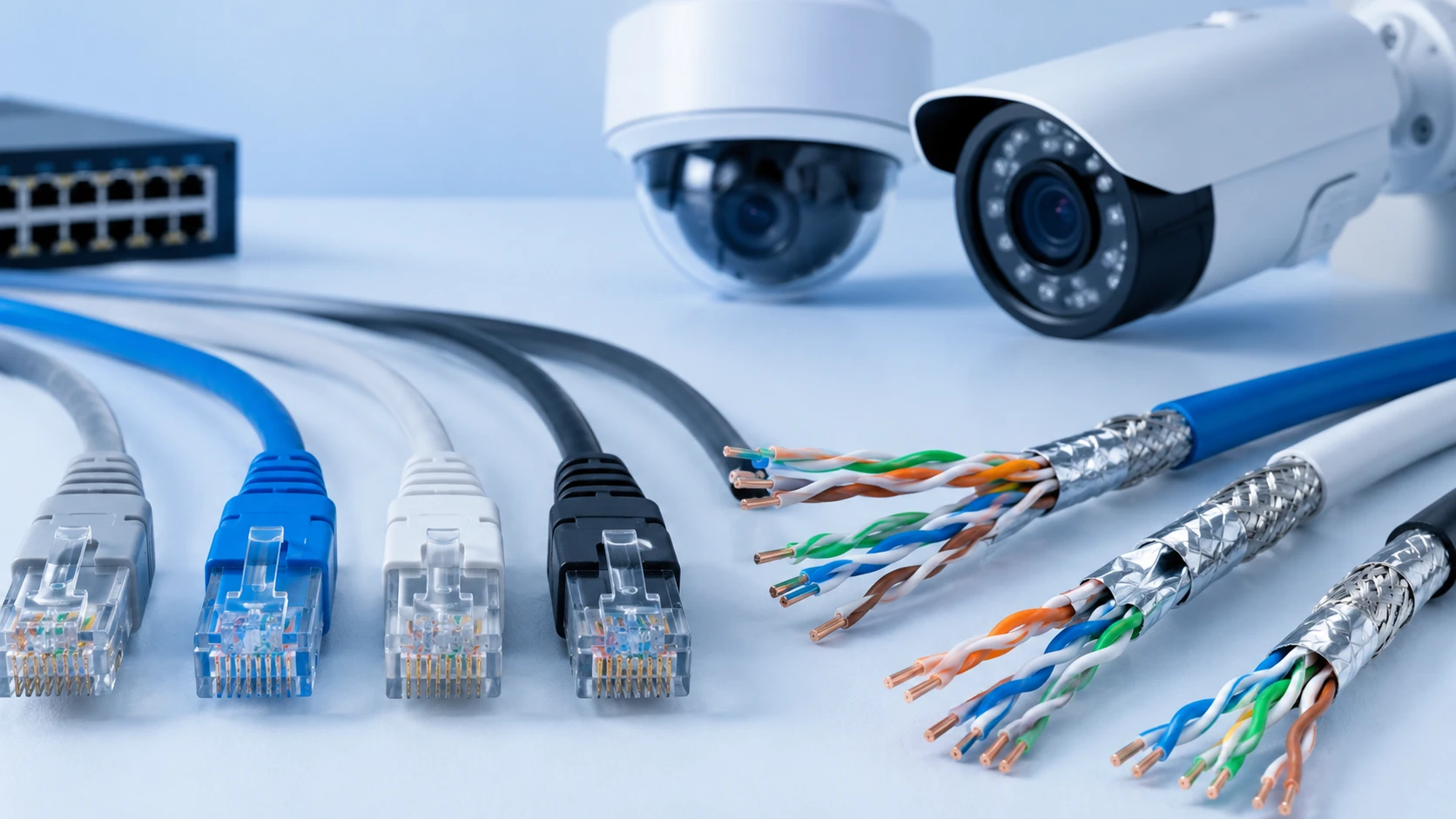

انواع کابل شبکه دوربین مداربسته
تفاوت کابلهای شبکه Cat5، Cat5e، Cat6 و Cat7 در این است که رده یا Category هر کابل، ظرفیت آن را از نظر پهنای باند، سرعت انتقال داده و میزان کنترل تداخل (نویز) مشخص میکند؛ اما عدد بالاتر Cat لزوماً همیشه انتخاب بهتری برای هر پروژه نیست و باید هزینه، طول مسیر کابلکشی، تجهیزات شبکه موجود و نیاز واقعی سیستم را نیز بهطور کامل در نظر گرفت.
۱. کابل شبکه Cat5e
Cat5e یکی از پرکاربردترین گزینهها برای پروژههای اقتصادی و سیستمهای نظارتی معمول است. این کابل در شرایط استاندارد از سرعت یک گیگابیت بر ثانیه و پهنای باند ۱۰۰ مگاهرتز پشتیبانی میکند و برای بسیاری از دوربینهای Full HD و حتی 4K با بیتریت متعارف کافی است. مزیت اصلی آن قیمت مناسب، انعطافپذیری و نصب آسان است.بااینحال Cat5e نسبت به Cat6 کنترل ضعیفتری بر تداخل داخلی دارد و برای مسیرهایی که کنار کابل برق، موتور، آسانسور یا تجهیزات صنعتی عبور میکنند انتخاب اول نیست. اگر از Cat5e استفاده میکنید، نوع تماممس و برند دارای استاندارد را انتخاب کنید تا عملکرد PoE و پایداری لینک حفظ شود.
- سرعت انتقال تا ۱ گیگابیت بر ثانیه
- پهنای باند ۱۰۰ مگاهرتز
- مناسب پروژههای خانگی و فروشگاهی
- پشتیبانی از PoE در صورت تماممس بودن
- مقرونبهصرفه و نصب آسان
۲. کابل شبکه Cat6
کابل های Cat6 برای بیشتر پروژههای حرفهای دوربین مداربسته انتخاب متعادل و آیندهنگرانهای است. پهنای باند ۲۵۰ مگاهرتز، کنترل بهتر نویز و ساختار داخلی دقیقتر باعث میشود انتقال تصویر در پروژههای پرتعداد یا دوربینهای باکیفیت پایدارتر باشد. این کابل در فاصلههای کوتاه میتواند سرعت ۱۰ گیگابیت را نیز پشتیبانی کند، هرچند در پروژههای دوربین معمولاً لینک یک گیگابیتی کافی است.مزیت مهم Cat6 در سیستمهای نظارتی، حاشیه اطمینان بیشتر برای PoE و توسعه آینده است. اگر قرار است تعداد دوربینها افزایش پیدا کند، دوربین 4K نصب شود یا شبکه همزمان برای تجهیزات دیگری استفاده شود، Cat6 تماممس معمولاً بهترین انتخاب از نظر هزینه و عملکرد است.
- پهنای باند ۲۵۰ مگاهرتز
- نویز و تداخل کمتر نسبت به Cat5e
- مناسب دوربینهای 4K و پروژههای سازمانی
- عملکرد بهتر در PoE و PoE+
- انتخاب پیشنهادی برای بیشتر پروژههای جدید
۳. کابل شبکه Cat6a
کابل هایCat6a نسخه پیشرفتهتر Cat6 است و برای سرعت ۱۰ گیگابیت تا طول استاندارد ۱۰۰ متر طراحی شده است. پهنای باند ۵۰۰ مگاهرتز و کنترل بهتر Alien Crosstalk آن را برای مراکز داده، کارخانهها، ساختمانهای بزرگ و پروژههایی با تراکم بالای کابل مناسب میکند.این کابل معمولاً ضخیمتر، سنگینتر و گرانتر است و شعاع خم بیشتری نیاز دارد. در بسیاری از پروژههای کوچک استفاده از آن ضروری نیست، اما برای پروژههای صنعتی، لینکهای اصلی شبکه و سیستمهایی که توسعه بلندمدت دارند گزینه مناسبی محسوب میشود.
۴. کابل شبکه Cat7
Cat7 معمولاً دارای شیلد قوی و ساختار محافظتی پیشرفته است و مقاومت بالایی در برابر نویز دارد. با وجود مشخصات فنی بالا، در بیشتر سیستمهای دوربین مداربسته خانگی و اداری، استفاده از Cat7 ارزش اقتصادی مشخصی ایجاد نمیکند؛ زیرا دوربینها و سوئیچهای رایج از تمام ظرفیت آن استفاده نمیکنند.این کابل زمانی قابل بررسی است که پروژه شرایط خاص صنعتی، نویز بسیار بالا یا الزامات فنی ویژه داشته باشد. همچنین باید سازگاری کانکتورها، پچپنل و تجهیزات شبکه با استاندارد مورد استفاده بررسی شود.

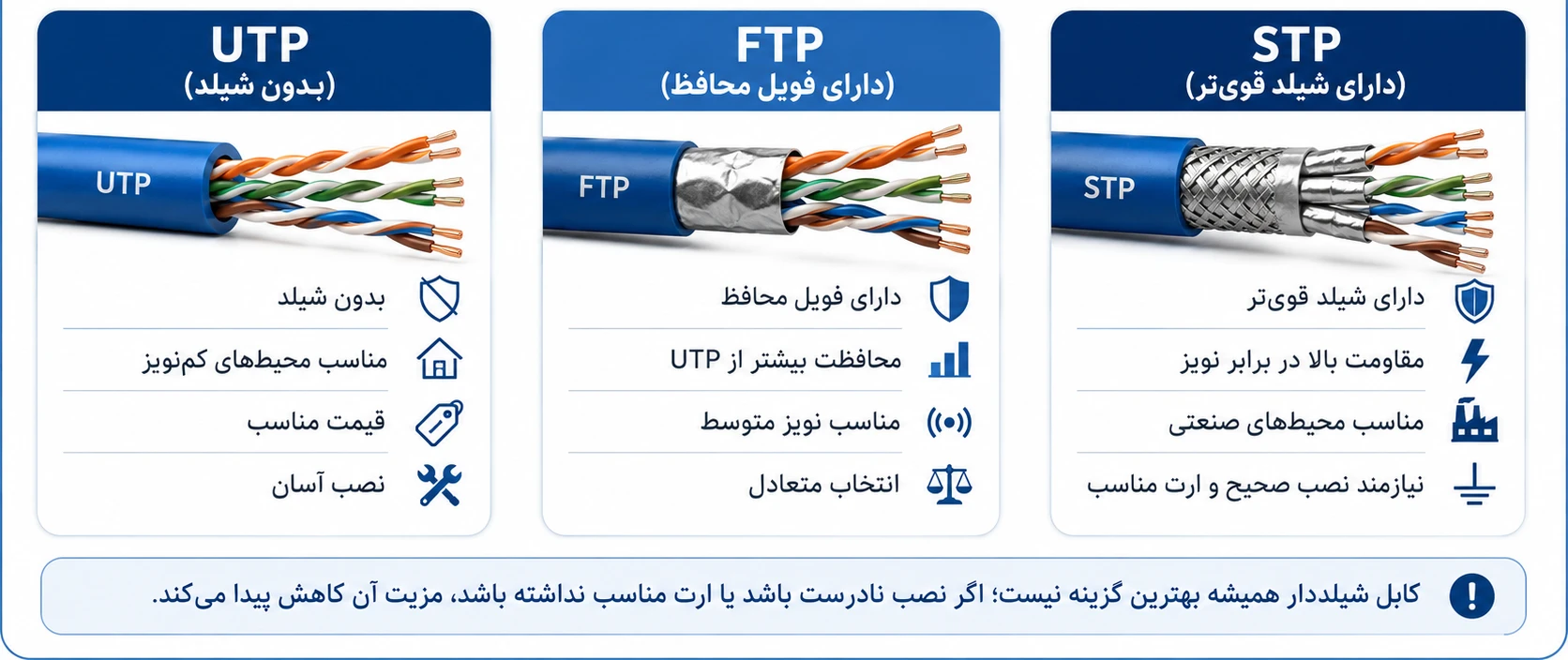

تفاوت کابل UTP، FTP و STP
نوع شیلد کابل نشان میدهد زوجسیمها تا چه اندازه در برابر نویز و تداخل محافظت میشوند. انتخاب شیلد باید بر اساس محیط نصب انجام شود، نه فقط بر اساس تصور اینکه کابل شیلددار همیشه بهتر است. کابل شیلددار در صورت نصب نادرست یا نبود ارت مناسب ممکن است مزیت مورد انتظار را ایجاد نکند.
کابل UTP
کابل شبکه UTP فاقد شیلد فلزی است، انعطاف بیشتری دارد و نصب و سوکتزنی آن آسانتر است. این کابل برای خانهها، دفاتر، فروشگاهها و مسیرهایی که فاصله مناسبی از کابل برق و تجهیزات نویززا دارند گزینهای اقتصادی و قابلاعتماد است.
کابل FTP و STP
در کابل FTP یک لایه فویل کلی و در کابلهای STP یا S/FTP ساختارهای محافظتی قویتری استفاده میشود. این کابلها برای محیطهای صنعتی، پارکینگها، موتورخانهها و مسیرهای نزدیک به کابل برق مناسبترند. برای بهرهگیری واقعی از شیلد، سوکت، پچپنل و سیستم ارت نیز باید هماهنگ و استاندارد باشند.
تفاوت کابل تماممس (CU) و CCA
جنس هادی یکی از مهمترین عوامل کیفیت کابل است. کابل تماممس از رسانایی بهتر، مقاومت الکتریکی کمتر و دوام بالاتری برخوردار است. این ویژگی در سیستمهای PoE اهمیت زیادی دارد؛ زیرا افت ولتاژ کمتر باعث میشود توان کافی به دوربین برسد و تجهیزات در مسیرهای طولانی پایدارتر کار کنند.در کابل CCA، هادی آلومینیومی با لایهای از مس پوشانده میشود. این کابل سبکتر و ارزانتر است، اما مقاومت بیشتری دارد، شکنندهتر است و در انتقال برق عملکرد ضعیفتری نشان میدهد. برای پروژههای دائمی، مسیرهای بلند، دوربینهای پرمصرف و سیستمهای PoE استفاده از کابل تماممس توصیه میشود.
کابل Indoor و Outdoor؛ کدام را انتخاب کنیم؟
کابل Indoor برای فضای داخلی ساختمان طراحی شده و روکش آن معمولاً انعطافپذیرتر است. این کابل نباید در معرض مستقیم نور خورشید، باران، رطوبت یا تغییرات شدید دما قرار گیرد. استفاده از کابل داخلی در فضای باز باعث خشک شدن، ترک خوردن روکش و نفوذ رطوبت میشود.کابل Outdoor دارای روکش مقاوم در برابر اشعه UV، رطوبت و تغییرات دماست. برخی مدلها ژلهفیلد یا دو روکش هستند و برای دفن مستقیم یا نصب روی نمای ساختمان مناسبترند. اگر بخشی از مسیر بیرون ساختمان است، حتی اگر کوتاه باشد، بهتر است همان قسمت با کابل Outdoor اجرا شود.
بهترین کابل برای دوربینهای PoE
در فناوری PoE، برق و داده همزمان از طریق کابل شبکه منتقل میشوند. بنابراین علاوه بر رده کابل، جنس هادی، قطر مغزی، طول مسیر و سطح توان PoE اهمیت دارد. دوربینهای PTZ، دوربینهای دارای گرمکن، نور سفید قوی یا مادون قرمز پرتوان ممکن است مصرف بیشتری داشته باشند و به PoE+ یا PoE++ نیاز پیدا کنند.برای بیشتر پروژهها Cat6 تماممس انتخاب اول است. Cat5e تماممس نیز در پروژههای معمول عملکرد مناسبی دارد. استفاده از CCA، سوکت بیکیفیت یا اتصالات متعدد در مسیر میتواند افت ولتاژ و قطعی ایجاد کند. بهتر است توان سوئیچ PoE، بودجه کل توان و مصرف هر دوربین پیش از اجرا محاسبه شود.
حداکثر طول کابل شبکه دوربین مداربسته
طبق استاندارد اترنت، طول یک لینک مسی نباید از ۱۰۰ متر بیشتر شود؛ معمولاً ۹۰ متر برای کابل اصلی و حدود ۱۰ متر برای مجموع پچکوردها در نظر گرفته میشود. عبور از این حد میتواند باعث افزایش خطا، افت سرعت و مشکل در PoE شود، بهخصوص اگر کابل کیفیت پایینی داشته باشد.برای فاصلههای بیشتر میتوان از سوئیچ میانی، PoE Extender استاندارد، فیبر نوری یا مبدل اترنت استفاده کرد. در پروژههای محوطهای و بین ساختمانها، فیبر نوری علاوه بر پوشش فاصله بیشتر، در برابر صاعقه و اختلاف پتانسیل زمین نیز ایمنی بهتری ایجاد میکند.
بهترین برندهای کابل شبکه دوربین مداربسته
برند تنها معیار انتخاب نیست، اما تولیدکنندگان معتبر معمولاً مشخصات فنی شفافتر، کنترل کیفیت بهتر و تطابق بیشتری با استانداردها دارند. برندهایی مانند Legrand، Nexans، Belden، Schneider Electric، AMP، D-Link، Panduit و برخی تولیدکنندگان معتبر ایرانی در بازار دیده میشوند. مهمتر از نام برند، اصالت کالا، تماممس بودن، استاندارد روکش و خرید از فروشنده قابلاعتماد است.در زمان خرید، نوشتههای روی روکش کابل، شماره متراژ، نوع هادی، رده کابل، استاندارد CPR یا تستهای فنی و وزن حلقه را بررسی کنید. کابل تقلبی ممکن است نام برند معتبر داشته باشد اما مغزی نازک یا CCA باشد.

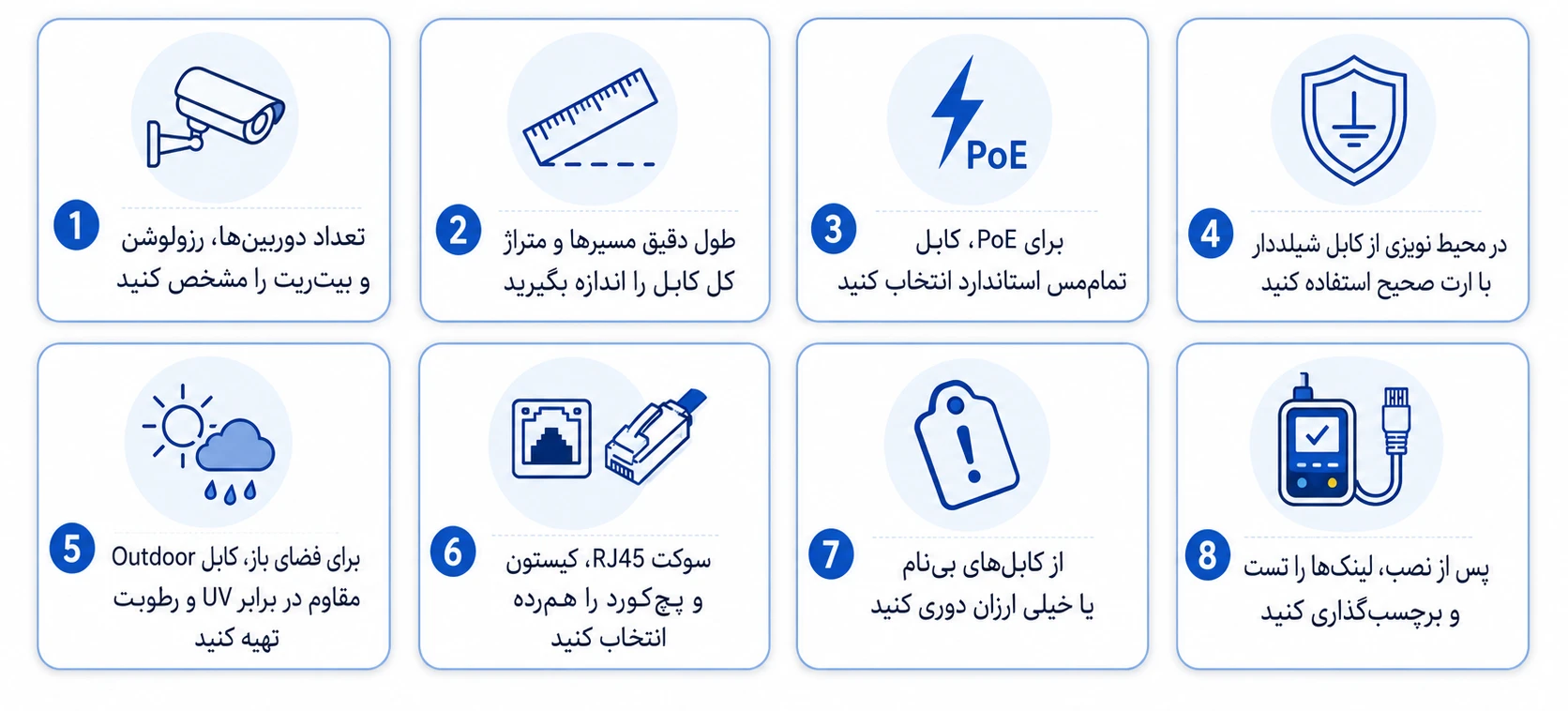

نکات مهم هنگام خرید کابل شبکه دوربین مداربسته
انتخاب کابل شبکه مناسب برای دوربین مداربسته فقط به نوع کابل یا سرعت انتقال آن محدود نمیشود، بلکه باید با توجه به شرایط پروژه، تعداد دوربینها، محل نصب، فاصله کابلکشی و نوع تجهیزات شبکه انجام شود. یک انتخاب اشتباه میتواند باعث افت کیفیت تصویر، قطع و وصل شدن ارتباط، کاهش عملکرد PoE و افزایش هزینههای تعمیرات شود. به همین دلیل پیش از خرید کابل شبکه باید مشخصات فنی، استاندارد ساخت، جنس هادی، نوع روکش و شرایط محیطی نصب را بهدقت بررسی کنید تا سیستم نظارتی عملکرد پایدار و طول عمر بیشتری داشته باشد.
- تعداد دوربینها، رزولوشن و بیتریت تقریبی را مشخص کنید.
- طول دقیق هر مسیر و مجموع طول کابل را پیش از خرید اندازه بگیرید.
- برای PoE، کابل تماممس با سطح مقطع استاندارد انتخاب کنید.
- در محیط نویزی از کابل شیلددار همراه با ارت صحیح استفاده کنید.
- برای فضای باز، روکش Outdoor مقاوم در برابر UV و رطوبت تهیه کنید.
- سوکت RJ45، کیستون، پچپنل و پچکورد را همرده و استاندارد انتخاب کنید.
- از کابلهای بدون مشخصات فنی یا با قیمت غیرمنطقی پایین دوری کنید.
- پس از نصب، تمام لینکها را با تستر مناسب بررسی و برچسبگذاری کنید.
اشتباهات رایج در انتخاب و اجرای کابل
بخش مهمی از مشکلات سیستمهای نظارتی به خود دوربین مربوط نیست و از کابل یا اجرای نامناسب ایجاد میشود. خرید CCA به جای تماممس، استفاده از Indoor در فضای باز، عبور موازی کابل شبکه و برق فشارقوی، خم کردن شدید کابل و سوکتزنی غیراستاندارد از رایجترین خطاها هستند.
- استفاده از کابل CCA در مسیرهای بلند یا سیستم PoE
- عبور کابل UTP در کنار کابل برق و تجهیزات نویززا
- افزایش طول مسیر به بیش از ۱۰۰ متر بدون تجهیزات مناسب
- اتصال چند تکه کابل با رابطهای غیراستاندارد
- کشیدن بیش از حد کابل و آسیب به تاب زوجها
- استفاده از سوکت نامتناسب با کابل مفتولی یا رشتهای
- قرار دادن کابل داخلی در معرض نور و رطوبت
- تست نکردن لینکها پیش از تحویل پروژه
جمعبندی
برای بیشتر سیستمهای دوربین مداربسته، کابل Cat6 تماممس بهترین تعادل میان قیمت، پایداری، مقاومت در برابر نویز و سازگاری با PoE را فراهم میکند. Cat5e تماممس برای پروژههای اقتصادی و معمول قابل استفاده است و Cat6a یا کابلهای شیلددار بیشتر برای پروژههای صنعتی، مسیرهای نویزی و زیرساختهای آیندهنگر پیشنهاد میشوند.انتخاب صحیح فقط به رده Cat محدود نیست. جنس هادی، نوع شیلد، روکش Indoor یا Outdoor، طول مسیر، توان PoE، کیفیت سوکتها و نحوه اجرا همگی در نتیجه نهایی نقش دارند. با بررسی این عوامل و تست کامل شبکه پس از نصب، میتوان از قطعووصلی، افت تصویر و هزینههای تعمیر در آینده جلوگیری کرد. همچنین برای دریافت اطلاعات بیشتر می توانید با پشتیبانی اعتماد شبکه پرهام در ارتباط باشید
سؤالات متداول
بهترین کابل شبکه برای دوربین مداربسته چیست؟
برای بیشتر پروژهها Cat6 تماممس انتخاب پیشنهادی است. این کابل پایداری مناسب، نویز کمتر و عملکرد خوبی در PoE دارد.
آیا Cat5e برای دوربین 4K مناسب است؟
بله، در صورت کیفیت مناسب، تماممس بودن و رعایت طول استاندارد میتواند بیتریت دوربین 4K را منتقل کند؛ اما Cat6 حاشیه اطمینان بیشتری دارد.
تفاوت UTP و STP چیست؟
UTP بدون شیلد و مناسب محیطهای کمنویز است. STP یا FTP محافظ فلزی دارد و برای محیط صنعتی یا مسیر نزدیک برق مناسبتر است.
کابل تماممس بهتر است یا CCA؟
تماممس رسانایی بیشتر، افت ولتاژ کمتر و دوام بالاتری دارد و برای PoE و پروژههای دائمی گزینه بهتر است.
حداکثر طول کابل شبکه چقدر است؟
حداکثر طول استاندارد لینک مسی ۱۰۰ متر است. برای فاصله بیشتر باید از سوئیچ، اکستندر استاندارد یا فیبر نوری استفاده شود.
آیا کابل Outdoor را میتوان داخل ساختمان استفاده کرد؟
از نظر فنی بله، اما به دلیل ضخامت و قیمت بیشتر معمولاً ضرورتی ندارد. انتخاب باید بر اساس شرایط مسیر انجام شود.
آیا Cat7 برای دوربین مداربسته لازم است؟
در بیشتر پروژههای خانگی و اداری خیر. Cat6 یا Cat6a نیاز سیستم را با هزینه منطقیتری پوشش میدهد.
چگونه کابل بیکیفیت را تشخیص دهیم؟
نوع هادی، وزن حلقه، مشخصات چاپشده روی روکش، ضخامت مغزی، استانداردها و نتیجه تست شبکه را بررسی کنید و از فروشنده معتبر خرید کنید.
