کاربرد ترانکینگ چیست؟ آشنایی کامل با مزایا و موارد استفاده

کاربرد ترانکینگ فراتر از ایجاد نظم در کابل‌کشی ساختمان‌ها و شبکه‌های کامپیوتری است. این سیستم با ساماندهی مسیر عبور کابل‌های برق، شبکه، تلفن و تجهیزات امنیتی، علاوه بر افزایش ایمنی و زیبایی محیط، از کابل‌ها در برابر آسیب‌های فیزیکی محافظت می‌کند و امکان توسعه آسان زیرساخت را فراهم می‌سازد. به همین دلیل امروزه سیستم ترانکینگ به یکی از اجزای مهم در پروژه‌های برق و شبکه تبدیل شده است. در ادامه با مهمترین کاربردها، مزایا و دلایل خرید ترانکینگ آشنا خواهید شد.

ترانکینگ چیست؟

ترانکینگ یک محفظه یا کانال مخصوص عبور و مدیریت کابل‌ها است که معمولا از PVC، ABS یا فلز ساخته می‌شود. کاربرد ترانکینگ به گونه‌ای طراحی شده است که کابل‌های مختلف را در مسیرهای مشخص هدایت کرده و از آن‌ها در برابر آسیب‌های محیطی محافظت کند. برخلاف روش‌های سنتی که کابل‌ها به صورت پراکنده روی دیوار یا کف ساختمان قرار می‌گرفتند، سیستم ترانکینگ همه کابل‌ها را در یک مسیر منظم و استاندارد قرار می‎دهد. همین موضوع باعث افزایش ایمنی، زیبایی و سهولت نگهداری زیرساخت می‌شود. یکی از مهمترین ویژگی‌های ترانکینگ امکان نصب انواع کلید،دزدگیر، پریز برق، پریز شبکه، تلفن و تجهیزات جانبی روی بدنه آن است. به همین دلیل این محصول تنها یک کانال عبور کابل نیست، بلکه بخشی از زیرساخت حرفه‌ای شبکه و برق ساختمان محسوب می‌شود.

همچنین وب سایت cbtnuggets در مورد کاربرد ترانکینگ این چنین گفته.

Trunking, or VLAN trunking, is a way to logically separate a LAN into smaller, more manageable segments. VLAN trunking is accomplished by logically separating switches so that network data flows to the correct subnetwork. Additionally, a single connection is provided between the multiple subnetworks, thus limiting the broadcast destination to the designated sub-LAN

ترانکینگ یا ترانکینگ VLAN راهی برای جداسازی منطقی یک LAN به بخش های کوچکتر و قابل مدیریت تر است. ترانکینگ VLAN با جداسازی منطقی سوئیچ ها انجام می شود تا داده های شبکه به زیر شبکه صحیح جریان یابد. علاوه بر این، یک اتصال واحد بین شبکه‌های فرعی متعدد ارائه می‌شود، بنابراین مقصد پخش به زیر LAN تعیین‌شده محدود می‌شود.

4 مورد از کاربرد های ترانکینگ ؟

کاربرد ترانکینگ بسیار گسترده‌تر از آن چیزی است که تصور می‌کنید. این محصول در حوزه‌های مختلف برق، شبکه، مخابرات و سیستم‌های هوشمند ساختمان مورد استفاده قرار می‌گیرد. که در ادامه به 4 مورد از مهم ترین انها اشاره میکنیم

1.مدیریت و نظم دهی کابل‌ها

اصلی‌ترین کاربرد ترانکینگ ایجاد نظم در مسیر کابل‌کشی است. زمانی که تعداد زیادی کابل برق، شبکه و تلفن در یک محیط وجود داشته باشد، احتمال گره خوردن، آسیب دیدن یا قطع شدن آنها افزایش پیدا می‌کند. ترانکینگ مسیر مشخصی برای عبور کابل‌ها ایجاد می‌کند و سبب می‌گردد تمامی کابل‌ها به صورت منظم و دسته‌بندی شده قرار بگیرند.

2.ترانکینگ و محافظت از کابل‌ها

یکی از مهمترین موارد کاربرد ترانکینگ، محافظت از کابل‌ها در برابر ضربه، فشار، رطوبت و سایر عوامل محیطی است که می‌توانند به زیرساخت شبکه و برق آسیب وارد کنند. کابل‌هایی که بدون محافظ در محیط قرار می‌گیرند، در معرض آسیب‌های مختلف قرار دارند. این آسیب‌ها می‌توانند باعث اختلال در عملکرد شبکه یا حتی ایجاد خطرات الکتریکی شوند.

3.توسعه آسان زیرساخت

در بسیاری از سازمان‌ها و شرکت‌ها نیاز به اضافه کردن تجهیزات جدید وجود دارد. با استفاده از سیستم ترانکینگ می‌توان بدون تخریب دیوار یا تغییرات گسترده، کابل‌های جدید را به مسیر اضافه کرد. این ویژگی باعث کاهش هزینه‌های توسعه و افزایش انعطاف‌پذیری شبکه می‌شود.

4.کاهش نویز و تداخل الکترومغناطیسی

در پروژه‌هایی که کابل برق و کابل شبکه در کنار یکدیگر قرار می‌گیرند، احتمال ایجاد نویز وجود دارد. سیستم ترانکینگ با استفاده از پارتیشن‌های داخلی، مسیر عبور کابل‌ها را از یکدیگر جدا می‌کند و مانع از ایجاد تداخل الکترومغناطیسی می‌شود. این موضوع نقش مهمی در حفظ کیفیت ارتباطات شبکه دارد.

مزایای ترانکینگ در پروژه‌های شبکه و برق

• افزایش ایمنی: از کابل‌ها در برابر آسیب، پارگی و اتصالات ناخواسته محافظت می‌کند.
• نظم و زیبایی بیشتر: کابل‌های پراکنده را ساماندهی کرده و ظاهر محیط را بهبود می‌بخشد.
• نگهداری و عیب‌یابی آسان: دسترسی به کابل‌ها را ساده‌تر کرده و سرعت رفع مشکلات را افزایش می‌دهد.
• کاهش هزینه‌ها: هزینه‌های تعمیر، نگهداری و توسعه شبکه را در بلندمدت کاهش می‌دهد.
• نصب تجهیزات جانبی: امکان نصب انواع پریزها و تجهیزات ارتباطی را روی بدنه ترانکینگ فراهم می‌کند.

 معرفی انواع ترانکینگ

شناخت انواع ترانکینگ به انتخاب بهترین گزینه برای هر پروژه کمک می‌کند. ترانکینگ دیواری رایج‌ترین نوع است که روی دیوار نصب می‌شود و در ساختمان‌های اداری، تجاری و مسکونی برای عبور کابل‌های شبکه، برق و تلفن استفاده می‌گردد. ترانکینگ ستونی نیز در فضاهای باز مانند اتاق‌های کنفرانس و سالن‌های آموزشی کاربرد دارد و دسترسی آسان به برق و شبکه را از نقاط مختلف فراهم می‌کند. ترانکینگ دفنی به صورت توکار یا زیر کف کاذب نصب شده و در پروژه‌های بزرگ و مراکز داده مورد استفاده قرار می‌گیرد و سطح بالایی از ایمنی و زیبایی ایجاد می‌کند.

1.ترانکینگ دیواری

ترانکینگ دیواری رایج‌ترین نوع ترانکینگ است که در ساختمان‌های اداری، تجاری و مسکونی استفاده می‌شود. این مدل روی دیوار نصب شده و امکان عبور انواع کابل‌های شبکه، برق و تلفن را فراهم می‌کند.

2.ترانکینگ ستونی

این نوع ترانکینگ معمولا در فضاهای باز مانند اتاق‌های کنفرانس، سالن‌های آموزشی و محیط‌های اداری مورد استفاده قرار می‌گیرد. ترانکینگ ستونی امکان دسترسی آسان به برق و شبکه را در نقاط مختلف محیط فراهم می‌کند.

3.ترانکینگ دفنی

ترانکینگ دفنی به صورت توکار یا زیر کف کاذب نصب می‌شود. این مدل بیشتر در پروژه‌های بزرگ و مراکز داده کاربرد دارد. در این روش کابل‌ها کاملا از دید خارج هستند و سطح بالاتری از ایمنی و زیبایی ایجاد می‌شود.

4.ترانکینگ PVC

این مدل به دلیل وزن کم، نصب آسان و قیمت مناسب از محبوبیت بالایی برخوردار است.

5.ترانکینگ فلزی

در محیط‌های صنعتی و پروژه‌هایی که نیاز به مقاومت بالا در برابر ضربه و شرایط سخت وجود دارد، از ترانکینگ فلزی استفاده می‌شود.

6.انواع ترانکینگ از نظر ابعاد

ترانکینگ‌ها در ابعاد مختلفی تولید می‌شوند تا متناسب با حجم کابل‌های هر پروژه باشند. مدل‌های 50×80 برای فضاهای کوچک، 50×105 برای پروژه‌های اداری و تجاری و 50×150 برای محیط‌های بزرگ و پرتراکم مانند اتاق سرور کاربرد بیشتری دارند. در ادامه با انواع ترانکینگ از نظر ابعاد و جنس بده انها اشنا میشویم.

1.اجزای ترانکینگ و نقش هر کدام در کابل‌کشی

یکی از دلایل محبوبیت سیستم ترانکینگ، تنوع قطعات و متعلقات آن است. این اجزا باعث می‌شوند مسیر کابل‌کشی با دقت بیشتری اجرا شود و در عین حال ظاهر نهایی پروژه نیز حرفه‌ای‌تر به نظر برسد. در ادامه با انواع اجزای ترانکینگ آشنا خواهید شد.

2.بدنه ترانکینگ

بدنه یکی از اصلی‌ترین اجزای ترانکینگ است که کابل‌ها در داخل آن قرار می‌گیرند. این قطعه معمولا در شاخه‌های دو متری تولید می‌شود و دارای شیارهایی برای نصب پارتیشن است. سایز بدنه با توجه به حجم کابل‌های مورد استفاده انتخاب می‌شود.

3.درب ترانکینگ

درب روی بدنه قرار می‌گیرد و از کابل‌ها محافظت می‌کند. این قطعه امکان دسترسی آسان به کابل‌ها را فراهم می‌کند و در صورت نیاز می‌توان آن را به راحتی باز و بسته کرد.

4.پارتیشن

پارتیشن ترانکینگ یکی از مهم ترین اجزا ان محسوب می‌شود. وظیفه آن جداسازی مسیر کابل‌های برق، شبکه، تلفن و سیستم‌های امنیتی است. این جداسازی باعث کاهش نویز و جلوگیری از اختلال در عملکرد تجهیزات می‌شود.

5.کادر ماژول

کادر ماژول برای نصب انواع پریز برق، پریز شبکه، تلفن و سایر تجهیزات ارتباطی روی بدنه ترانکینگ استفاده می‌شود. این قطعات در مدل‌های مختلف تولید می شوند و امکان طراحی انعطاف پذیر را فراهم می‌کنند.

6.زاویه داخلی و خارجی

این قطعات برای تغییر مسیر ترانکینگ داخلی و خارجی در گوشه دیوار مورد استفاده قرار می‌گیرند و باعث می‌شوند مسیر کابل‌کشی بدون آسیب و با ظاهری مرتب اجرا شود.

7.زاویه تخت

زمانی که نیاز به تغییر جهت ترانکینگ در یک سطح صاف وجود داشته باشد، از زاویه تخت استفاده می‌شود.

8.سه‌راهی

سه‌راهی ترانک  امکان ایجاد انشعاب در مسیر ترانکینگ را فراهم می‌کند و در پروژه‌های بزرگ کاربرد فراوانی دارد.

9.دزدگیر و بست انتهایی

این قطعات برای پوشش محل اتصال شاخه‌های مختلف و بستن ابتدا و انتهای مسیر استفاده می‌شوند و به زیبایی و ایمنی پروژه کمک می‌کنند.

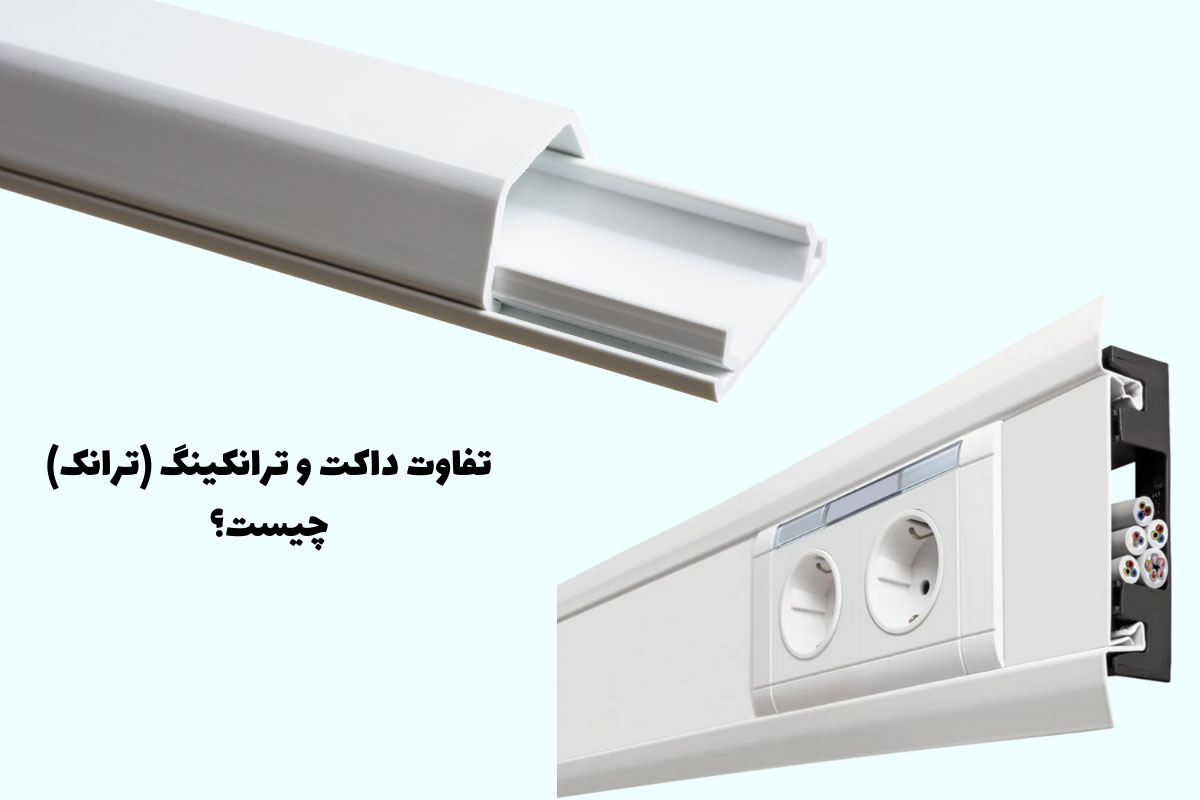

تفاوت ترانکینگ و داکت چیست؟

یکی از سوالات متداول کاربران این است که تفاوت ترانکینگ با داکت در چیست. اگرچه هر دو محصول برای عبور و محافظت از کابل‌ها طراحی شده‌اند، اما تفاوت‌های مهمی میان آنها وجود دارد که به صورت زیر می‌باشد:

اهمیت کاربرد ترانکینگ در محیط‌های مختلف

ترانکینگ به عنوان یکی از مهم‌ترین ابزارهای مدیریت و سازماندهی کابل‌کشی، در صنایع مختلف نقش کلیدی ایفا می‌کند. این سیستم نه تنها کابل‌ها را از آسیب‌های فیزیکی و محیطی محافظت می‌کند، بلکه نظم، زیبایی و دسترسی آسان به مسیرهای ارتباطی را فراهم می‌آورد. استفاده صحیح از ترانکینگ، عملکرد، ایمنی و قابلیت توسعه سیستم‌ها را به طور چشمگیری افزایش می‌دهد. در ادامه به مهم‌ترین کاربردهای آن اشاره می‌شود

کاربرد ترانکینگ در شبکه‌های کامپیوتری

امروزه در اکثر سازمان‌ها، شرکت‌ها و مراکز داده حجم زیادی از کابل‌های شبکه در بخش‌های مختلف ساختمان مورد استفاده قرار می‌گیرد. یکی از مهمترین موارد کاربرد ترانکینگ در مدیریت و ساماندهی این کابل‌ها است. با استفاده از سیستم ترانکینگ، کابل‌های شبکه در مسیرهای مشخص قرار می‌گیرند و دسترسی به آن‌ها برای تعمیر، توسعه یا عیب‌یابی بسیار آسان‌تر خواهد بود. همچنین استفاده از پارتیشن در داخل ترانکینگ باعث می‌شود کابل‌های شبکه از کابل‌های برق جدا شوند و احتمال ایجاد نویز و اختلال در انتقال داده به حداقل برسد.

1.کاربرد ترانکینگ در سیستم‌های نظارتی و امنیتی

امروزه بسیاری از ساختمان‌ها به دوربین‌های مداربسته، سیستم‌های اعلام حریق، کنترل تردد و تجهیزات امنیتی مجهز هستند. کابل‌کشی این تجهیزات در صورت اجرا به شکل غیر اصولی می‌تواند باعث آشفتگی محیط و افزایش احتمال آسیب‌دیدگی کابل‌ها شود. یکی دیگر از مهمترین موارد کاربرد ترانکینگ، مدیریت کابل‌های سیستم‌های امنیتی و نظارتی است. این سیستم علاوه بر محافظت از کابل‌ها، دسترسی سریع به مسیرهای ارتباطی را در زمان تعمیرات و سرویس‌های دوره‌ای فراهم می‌کند.

2.کاربرد ترانکینگ در ساختمان‌های هوشمند

در ساختمان‌های هوشمند تعداد زیادی کابل مربوط به سیستم روشنایی، کنترل تجهیزات، اینترنت، تلفن و سامانه‌های مدیریت ساختمان وجود دارد. استفاده از سیستم ترانکینگ باعث می‌شود تمامی این کابل‌ها به صورت منظم و دسته‌بندی‌شده مدیریت شوند. علاوه بر این، در صورت توسعه یا ارتقای تجهیزات هوشمندسازی، امکان افزودن کابل‌های جدید بدون نیاز به تخریب یا تغییرات گسترده وجود خواهد داشت.

3.کاربرد ترانکینگ در مراکز داده و اتاق سرور

یکی از تخصصی‌ترین حوزه‌های کاربرد ترانکینگ، مراکز داده و اتاق‌های سرور است. در این محیط‌ها تعداد بسیار زیادی کابل برق و شبکه در کنار یکدیگر قرار می‌گیرند و کوچک‌ترین بی‌نظمی می‌تواند فرآیند عیب‌یابی را دشوار کند. ترانکینگ با ایجاد مسیرهای استاندارد و تفکیک‌شده، مدیریت کابل‌ها را ساده‌تر کرده و موجب افزایش پایداری و امنیت زیرساخت شبکه می‌شود.

4.نکات مهم هنگام انتخاب ترانکینگ

برای انتخاب ترانکینگ مناسب، باید به تعداد کابل‌ها، شرایط محیط نصب و امکان توسعه آینده توجه کرد. انتخاب سایز مناسب از ایجاد محدودیت در کابل‌کشی جلوگیری می‌کند و جنس ترانکینگ نیز باید متناسب با محیط استفاده باشد؛ به‌طوری‌که مدل‌های PVC برای فضاهای اداری و ترانکینگ‌های فلزی برای محیط‌های صنعتی گزینه مناسب‌تری هستند. همچنین کیفیت متعلقات و قطعات جانبی نقش مهمی در دوام و عملکرد مطلوب سیستم ترانکینگ دارد.

کلام آخر

کاربرد ترانکینگ تنها به نظم‌دهی کابل‌ها محدود نمی‌گردد. این سیستم یکی از مهمترین اجزای زیرساخت‌های مدرن به شمار می‌رود که با افزایش ایمنی، محافظت از تجهیزات، کاهش نویز و فراهم کردن امکان توسعه آسان شبکه، ارزش واقعی خود را نشان می‌دهد. در واقع بسیاری از مشکلاتی که در آینده برای شبکه‌ها و سیستم‌های برق ایجاد می‌شوند، ریشه در اجرای غیراصولی مسیرهای کابل‌کشی دارند. به همین دلیل انتخاب ترانکینگ مناسب و اجرای استاندارد آن، گامی مهم در جهت ایجاد زیرساختی پایدار، قابل اعتماد و آماده توسعه خواهد بود؛ زیرساختی که سال‌ها بدون چالش جدی پاسخگوی نیازهای مجموعه شما باقی خواهد ماند. در صورت نیاز به اطلاعات بیشتر می توانید با پشتیبانی پرهام در ارتباط باشید

سوالات متداول

1.کاربرد ترانکینگ چیست؟

ترانکینگ برای مدیریت، محافظت و ساماندهی کابل‌های برق، شبکه، تلفن و سیستم‌های امنیتی استفاده می‌شود و باعث افزایش ایمنی و نظم در کابل‌کشی می‌شود.

2.مهمترین مزایای ترانکینگ چیست؟

از مهمترین مزایای ترانکینگ می‌توان به محافظت از کابل‌ها، کاهش نویز، سهولت عیب‌یابی، زیبایی محیط و امکان توسعه آسان زیرساخت اشاره کرد.

3.تفاوت ترانکینگ و داکت چیست؟

داکت بیشتر برای کابل‌کشی‌های ساده استفاده می‌شود، درحالی که کاربرد ترانکینگ بیشتر برای عبور کابل دارد، از متعلقات متنوع‌تری برخوردار است و امکان نصب پریز و تجهیزات مختلف روی آن وجود دارد؛ در

4.ترانکینگ در چه مکان‌هایی کاربرد دارد؟

ترانکینگ در ساختمان‌های اداری، مراکز آموزشی، فروشگاه‌ها، کارخانه‌ها، مراکز داده، اتاق‌های سرور و ساختمان‌های هوشمند کاربرد گسترده‌ای دارد.

5.هنگام انتخاب ترانکینگ باید به چه نکاتی توجه کرد؟

تعداد کابل‌ها، ابعاد ترانکینگ، جنس بدنه، شرایط محیط نصب و امکان توسعه آینده از مهمترین معیارهای انتخاب ترانکینگ مناسب هستند.
