کیستون شبکه چیست و چه کاربردی دارد؟ راهنمای کامل انواع و نصب
کیستون شبکه یکی از کوچکترین اما اثرگذارترین اجزای کابلکشی ساختیافته است. این قطعه، کابل ثابت شبکه را به یک خروجی استاندارد RJ45 تبدیل میکند تا بتوان از طریق پچ کورد، کامپیوتر، تلفن تحت شبکه، دوربین، اکسس پوینت، سوئیچ یا سایر تجهیزات را به شبکه متصل کرد. استفاده از کیستون مناسب باعث مرتب شدن مسیر کابلکشی، کاهش فشار روی کابل اصلی، سادهتر شدن عیبیابی و افزایش قابلیت توسعه شبکه میشود.
با وجود ظاهر ساده، انتخاب اشتباه رده کیستون، استفاده از مدل بدون شیلد در محیط پرنویز، پانچ غیراصولی سیمها یا باز کردن بیش از حد زوجهای تابیده میتواند کیفیت لینک را کاهش دهد. در این راهنما بررسی میکنیم کیستون شبکه چیست، چگونه کار میکند، چه انواعی دارد، برای هر پروژه کدام مدل مناسبتر است و نصب آن باید با چه اصولی انجام شود.
چرا به آن کیستون میگویند؟
راهنمای خرید کابل شبکه یکی از بخشهای مهم در طراحی و اجرای یک زیرساخت استاندارد است؛ زیرا انتخاب درست کابل، کیستون و سایر تجهیزات شبکه روی کیفیت، پایداری و سرعت انتقال داده تأثیر مستقیم دارد. واژه Keystone در معماری به سنگ مرکزی قوس اشاره میکند؛ قطعهای که نقش مهمی در حفظ ساختار دارد. در تجهیزات شبکه نیز این نام برای ماژولهایی استفاده میشود که بهعنوان نقطه اتصال بین کابل شبکه و تجهیزات کاربر، داخل فیسپلیتها، باکسها و پچ پنلهای ماژولار نصب میشوند.
کیستونها معمولاً دارای ابعاد استانداردی هستند، اما همه مدلهای موجود در بازار از نظر ابعاد، مکانیزم قفل شدن و سازگاری یکسان نیستند. به همین دلیل هنگام انتخاب باید هماهنگی آن با فیسپلیت، ترانکینگ، باکس روکار، پچ پنل و نوع کابل شبکه بررسی شود تا اتصال نهایی بدون مشکل انجام شود.
همچنین وبسایت connectivity درباره کیستون شبکه این چنین گفته است.
Keystone jacks serve as the link between permanent cabling and patch cabling. On one side, they are terminated with fixed cabling; on the other side, they feature an RJ45 port, the same type found on laptops and switches, allowing easy connection of a patch cable. These jacks are an essential component of any network, from home setups to complex enterprise infrastructures. Thanks to their modular design, keystone jacks fit into wall outlets, faceplates, and patch panels, and can be easily replaced or upgraded.
کیستون شبکه چگونه کار میکند؟
در پشت بیشتر کیستونها شیارهایی وجود دارد که هر رشته کابل طبق الگوی T568A یا T568B درون آن قرار میگیرد. تیغههای فلزی IDC هنگام پانچ یا بستن مکانیزم بدون ابزار، روکش عایق رشته را کنار میزنند و بدون نیاز به لخت کردن کامل سیم با هادی مسی تماس برقرار میکنند. سپس پینهای این بخش به کنتاکتهای جلوی جک RJ45 متصل هستند.وقتی پچ کورد وارد کیستون میشود، هشت پین پلاگ با کنتاکتهای جک تماس پیدا میکنند و مسیر الکتریکی کامل میشود. کیفیت فلز کنتاکتها، هندسه داخلی، میزان حفظ تاب زوجها و دقت پایاندهی، بر افت سیگنال، تداخل بین زوجها و پایداری لینک اثر دارند. در ادامه به اجزای اصلی کیستون شبکه اشاره میکنیم
| جزء | وظیفه و اهمیت |
|---|---|
| بدنه | وظیفه نگهداری اجزای داخلی و ثابت شدن کیستون در فیسپلیت یا پچ پنل را بر عهده دارد و ممکن است از پلاستیک مقاوم یا فلز ساخته شود. |
| جک مادگی RJ45 | محل اتصال پچ کورد در سمت کاربر یا رک است و ارتباط تجهیزات را با کابلکشی اصلی شبکه برقرار میکند. |
| ترمینالهای IDC | رشتههای کابل را بدون نیاز به برداشتن کامل عایق به کنتاکتهای داخلی متصل میکنند و ارتباط الکتریکی پایدار به وجود میآورند. |
| راهنمای رنگبندی | ترتیب قرارگیری رشتههای کابل براساس استانداردهای T568A و T568B را نشان میدهد و به پانچ صحیح زوجها کمک میکند. |
| مدیریتکننده یا نگهدارنده کابل | کشش واردشده به رشتهها را کاهش میدهد و کابل را با آرایش مناسب در پشت کیستون ثابت نگه میدارد. |
| کاور یا شاتر | از ورودی کیستون در برابر گردوغبار، آلودگی و تماس ناخواسته محافظت میکند؛ البته این بخش در همه مدلها وجود ندارد. |
| بدنه شیلد فلزی | در کیستونهای شیلددار، پیوستگی شیلد کابل را حفظ میکند و در صورت اجرای صحیح سیستم ارت، به کاهش اثر نویز الکترومغناطیسی کمک میکند. |

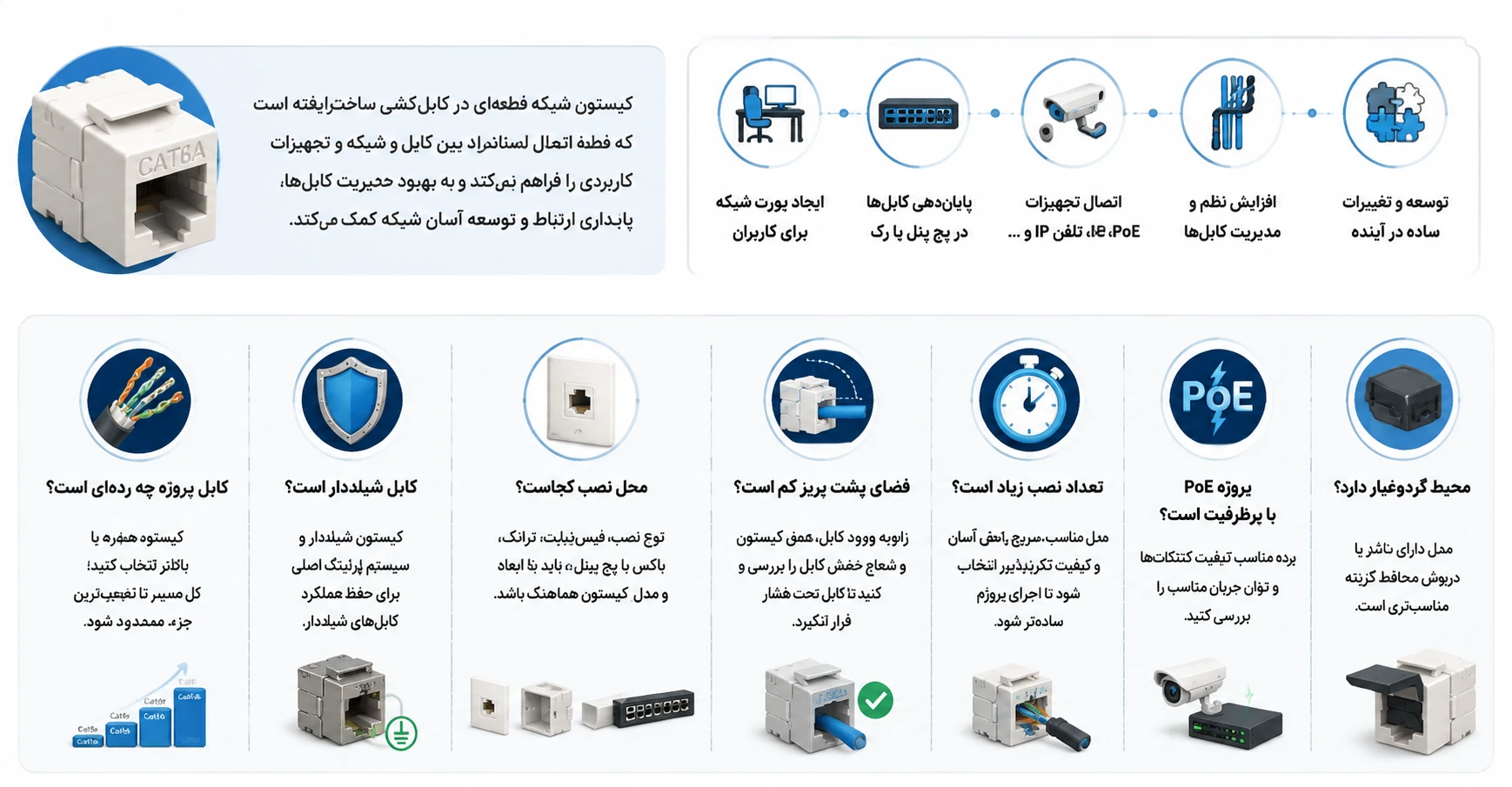

کاربرد کیستون شبکه چیست؟
کیستون شبکه یکی از اجزای مهم در کابلکشی ساختاریافته شبکه است که وظیفه ایجاد یک نقطه اتصال استاندارد بین کابل شبکه ثابت و تجهیزات کاربر را بر عهده دارد. این قطعه با قرار گرفتن در فیسپلیت، پچ پنل، ترانکینگ یا باکسهای شبکه، باعث نظمدهی بهتر کابلها، افزایش قابلیت مدیریت و سادهتر شدن فرآیند عیبیابی میشود.
استفاده از کیستون مناسب علاوه بر ایجاد اتصال پایدار، به حفظ کیفیت انتقال داده و عملکرد صحیح تجهیزات شبکه کمک میکند. در شبکههای اداری، دیتاسنترها، کابل دوربین مداربسته، تلفنهای IP و زیرساختهای حرفهای، انتخاب درست کیستون براساس نوع کابل، استاندارد شبکه و شرایط محیطی اهمیت زیادی دارد.از مهمترین کاربردهای کیستون شبکه میتوان به ایجاد پریز شبکه برای کاربران، پایاندهی کابلهای شبکه در رک، اتصال تجهیزات PoE، افزایش نظم کابلکشی و فراهم کردن امکان توسعه و تغییرات آسان در آینده اشاره کرد.
- ایجاد پریز شبکه در اتاقهای اداری، منازل، کلاسها و اتاقهای کنفرانس؛
- پایاندهی کابلهای افقی در پچ پنلهای ماژولار داخل رک؛
- نصب پورت شبکه روی ترانکینگ، داکت، فیسپلیت و باکس روکار یا توکار؛
- اتصال تجهیزات PoE مانند دوربین مداربسته، تلفن IP و اکسس پوینت؛
- کاهش استهلاک کابل اصلی از طریق استفاده از پچ کوردهای قابل تعویض؛
- امکان شمارهگذاری پورتها و مدیریت دقیق نودهای شبکه؛
- ساده کردن تست، عیبیابی، جابهجایی و توسعه شبکه؛
- ایجاد یک ظاهر مرتب و استاندارد در محیط کار و داخل رک.
کیستون در کدام بخشهای شبکه نصب میشود؟
کیستون شبکه در بخشهای مختلف زیرساخت شبکه برای ایجاد یک اتصال استاندارد و قابل مدیریت استفاده میشود. محل نصب کیستون به نوع طراحی شبکه، شرایط محیط، تعداد تجهیزات و روش کابلکشی بستگی دارد. این قطعه میتواند در فیسپلیت، باکس روکار، ترانکینگ، پچ پنل، باکس کفخواب و پنلهای ماژولار نصب شود و باعث نظم بیشتر، عیبیابی آسانتر و افزایش انعطافپذیری شبکه شود.
| محل نصب | کاربرد | نکته انتخاب |
|---|---|---|
| فیسپلیت دیواری | ساخت پریز شبکه در محیطهای اداری، خانگی و محل کاربر | ابعاد و مکانیزم قفل کیستون باید با فیسپلیت سازگار باشد. |
| باکس روکار | مناسب ساختمانهایی که امکان کابلکشی توکار ندارند و نیاز به نصب روی سطح دیوار وجود دارد. | عمق باکس باید برای قرارگیری کابل و بدنه کیستون کافی باشد. |
| ترانکینگ شبکه | ایجاد پورت شبکه در مسیر ترانک و مدیریت بهتر کابلها در محیطهای اداری و تجاری | عرض ماژول، نوع آداپتور و زاویه ورود کابل باید بررسی شود. |
| پچ پنل ماژولار | پایاندهی کابلهای رک و امکان تعویض مستقل هر پورت شبکه | کیستون باید از نظر ابعاد پنل و رده Category با کابل هماهنگ باشد. |
| باکس کفخواب | ایجاد دسترسی شبکه در وسط سالنها، اتاق کنفرانس و محیطهای کاری بزرگ | وجود درپوش محافظ، مقاومت مکانیکی و عمق نصب اهمیت دارد. |
| میز و پنلهای ماژولار | اتصال تجهیزات کاربر در میزهای اداری، آزمایشگاهها و اتاقهای کنترل | دسترسی آسان برای تعمیرات و جلوگیری از کشش کابل باید در نظر گرفته شود. |
انواع کیستون شبکه
کیستون شبکه براساس نیاز پروژه، نوع کابلکشی و استاندارد مورد استفاده در دستههای مختلفی تولید میشود. انتخاب کیستون مناسب فقط به رده شبکه (Category) محدود نمیشود؛ عواملی مانند نوع شیلد، جنس بدنه، روش نصب، زاویه ورود کابل، تعداد پورتهای موردنیاز و محل استفاده نیز در عملکرد نهایی شبکه تأثیرگذار هستند.
بهعنوان مثال، در شبکههای معمولی اداری و خانگی ممکن است کیستون Cat5e یا Cat6 نیازهای کاربر را بهخوبی تأمین کند؛ اما در پروژههای سازمانی، دیتاسنترها یا محیطهایی با نویز بالا، استفاده از مدلهای Cat6A، Cat7 یا کیستونهای شیلددار انتخاب مناسبتری خواهد بود.همچنین نوع نصب کیستون نیز اهمیت زیادی دارد. برخی مدلها برای نصب داخل فیسپلیت و پریزهای دیواری طراحی شدهاند، برخی در پچ پنلهای رک استفاده میشوند و مدلهایی نیز برای ترانکینگ، باکس کفخواب یا پنلهای ماژولار کاربرد دارند.در ادامه مهمترین دستهبندیهای کیستون شبکه را براساس استاندارد، ساختار و محل استفاده بررسی میکنیم تا بتوانید متناسب با نیاز شبکه، گزینه مناسب را انتخاب کنید.
| رده کیستون | کاربرد | نکته انتخاب |
|---|---|---|
| Cat5e | شبکههای گیگابیتی خانگی، دفاتر کوچک و پروژههای معمولی با حجم انتقال داده متوسط | برای عملکرد مناسب بهتر است کابل، پچ پنل و پچ کورد نیز از رده Cat5e انتخاب شوند. |
| Cat6 | شبکههای اداری، دوربین مداربسته تحت شبکه، تلفن IP و پروژههای جدید کابلکشی | یکی از محبوبترین گزینهها است و کیفیت نهایی به هماهنگی تمام اجزای شبکه و نصب صحیح بستگی دارد. |
| Cat6A | شبکههای ۱۰ گیگابیتی، دیتاسنترها، اکسس پوینتهای حرفهای و پروژههای سازمانی | به دلیل ابعاد بزرگتر، فضای نصب، عمق باکس و مدیریت کابل باید قبل از اجرا بررسی شود. |
| Cat7 و Cat7A | پروژههای صنعتی، مراکز داده و شبکههایی که به مقاومت بالا در برابر نویز نیاز دارند. | صرفاً درج عنوان Cat7 کافی نیست و نوع کانکتور، شیلد و استاندارد محصول باید بررسی شود. |
| Cat8 | لینکهای کوتاه و بسیار پرسرعت در مراکز داده و محیطهای تخصصی | برای شبکههای معمول اداری و خانگی ضرورت ندارد و نیازمند سازگاری کامل تمام تجهیزات است. |
کیستون Cat5e
کیستون Cat5e یکی از رایجترین و اقتصادیترین گزینهها برای شبکههای معمولی است. این مدل معمولاً در شبکههای خانگی، دفاتر کوچک، سیستمهای اداری و پروژههایی که نیاز به سرعت گیگابیتی دارند استفاده میشود. کیستونهای Cat5e توانایی پشتیبانی از انتقال داده تا سرعت ۱ گیگابیت بر ثانیه را دارند و برای بسیاری از کاربردهای روزمره عملکرد مناسبی ارائه میدهند.در هنگام استفاده از کیستون Cat5e باید توجه داشت که تمام اجزای مسیر شبکه، از جمله کابل، پچ پنل و پچ کورد، بهتر است از همین رده انتخاب شوند تا عملکرد لینک به شکل استاندارد حفظ شود. استفاده از تجهیزات با کیفیت پایین یا نصب نادرست میتواند باعث افت سرعت، افزایش خطا و کاهش پایداری اتصال شود.
کیستون Cat6
کابل شبکه Cat6 یکی از پرکاربردترین مدلها در پروژههای جدید شبکه است. این نوع کیستون برای شبکههای اداری، دوربینهای تحت شبکه، تلفنهای IP و بسیاری از زیرساختهای حرفهای مورد استفاده قرار میگیرد و نسبت به Cat5e توانایی بهتری در مدیریت تداخل و انتقال داده دارد.ساختار داخلی بهتر و طراحی دقیقتر کیستونهای Cat6 باعث کاهش Crosstalk یا تداخل بین زوج سیمها میشود. این ویژگی کمک میکند شبکه در شرایطی که چندین دستگاه بهصورت همزمان فعالیت دارند، پایداری بیشتری داشته باشد.البته برای دستیابی به عملکرد واقعی Cat6، فقط استفاده از کیستون مناسب کافی نیست و کابل شبکه، پچ پنل، پچ کورد و نحوه نصب نیز باید با این استاندارد هماهنگ باشند.
کیستون Cat6A
کیستون Cat6A برای شبکههایی طراحی شده است که به سرعت بالاتر، پهنای باند بیشتر و عملکرد پایدارتر نیاز دارند. این مدل معمولاً در مراکز داده، شبکههای سازمانی، پروژههای ۱۰ گیگابیتی و محیطهایی که تعداد تجهیزات شبکه زیاد است استفاده میشود.یکی از مهمترین ویژگیهای Cat6A توانایی پشتیبانی از سرعت ۱۰ گیگابیت بر ثانیه در فاصله استاندارد ۱۰۰ متر است. همچنین بسیاری از مدلهای Cat6A دارای ساختار مقاومتر یا شیلد هستند که در کاهش اثر نویزهای الکترومغناطیسی کمک میکند.به دلیل ضخامت بیشتر کابلها و ابعاد بزرگتر برخی مدلهای Cat6A، هنگام نصب باید فضای پشت فیسپلیت، عمق باکس و نحوه مدیریت کابلها از قبل بررسی شود.
کیستون Cat7 و Cat7A
کیستونهای Cat7 و Cat7A برای پروژههای تخصصی و محیطهایی طراحی شدهاند که کنترل نویز و کیفیت انتقال داده اهمیت زیادی دارد. این مدلها معمولاً همراه با کابلهای شیلددار استفاده میشوند و در محیطهای صنعتی، دیتاسنترها و زیرساختهای حساس کاربرد دارند.در این رده، فقط درج عنوان Cat7 روی محصول نشاندهنده کیفیت واقعی نیست. نوع کانکتور، ساختار شیلد، سازگاری با کابل، کیفیت ساخت و استانداردهای ارائهشده توسط تولیدکننده باید بررسی شود.انتخاب کیستون Cat7 زمانی منطقی است که سایر تجهیزات شبکه نیز از این سطح عملکرد پشتیبانی کنند؛ در غیر این صورت ممکن است هزینه بیشتر، بدون افزایش واقعی کارایی شبکه باشد.
کیستون Cat8
کیستون Cat8 یکی از پیشرفتهترین مدلهای موجود در تجهیزات شبکه مسی است که برای انتقال داده با سرعت بسیار بالا در فاصلههای کوتاه طراحی شده است. این نوع کیستون بیشتر در مراکز داده، سرور رومها و محیطهایی استفاده میشود که نیاز به لینکهای پرسرعت بین تجهیزات وجود دارد.Cat8 معمولاً برای کابلکشیهای معمول اداری، خانگی یا شبکههای کوچک انتخاب مناسبی نیست؛ زیرا ظرفیت آن بیشتر از نیاز بسیاری از پروژهها است و استفاده از آن نیازمند هماهنگی کامل تمام اجزای شبکه است.برای بهرهگیری از قابلیتهای Cat8 باید کابل، سوئیچ، پچ پنل، پچ کورد و سایر تجهیزات نیز با این استاندارد سازگار باشند.
تفاوت کیستون UTP و STP یا شیلددار
در بازار، اصطلاح UTP برای کیستون بدون شیلد و عبارتهایی مانند STP، FTP یا Shielded برای مدلهای دارای بدنه و مسیر شیلد به کار میروند.استفاده از یک کیستون فلزی بدون طراحی و اجرای صحیح ارت، الزاماً نویز را کاهش نمیدهد. سیستم شیلد باید در تمام مسیر، از کابل و کیستون تا پچ پنل، بهصورت سازگار اجرا شود. انتخاب این دو مدل باید با نوع کابل و طراحی ارتینگ پروژه هماهنگ باشد.
| ویژگی | کیستون بدون شیلد UTP | کیستون شیلددار |
|---|---|---|
| ساختار | معمولاً دارای بدنه پلاستیکی است و مسیر فلزی برای اتصال شیلد کابل ندارد. | دارای پوشش یا بدنه فلزی است که امکان پیوستگی شیلد کابل و کاهش اثر نویز را فراهم میکند. |
| محیط مناسب | مناسب برای منازل، دفاتر اداری و محیطهایی که میزان نویز الکترومغناطیسی در آنها پایین است. | مناسب کارخانهها، اتاق تجهیزات، مراکز داده و مسیرهایی که کابل شبکه در کنار منابع نویز قرار دارد. |
| کابل سازگار | معمولاً با کابلهای U/UTP یا کابلهای بدون شیلد که با طراحی شبکه هماهنگ هستند استفاده میشود. | برای کابلهای شیلددار مانند F/UTP، FTP یا S/FTP استفاده میشود و باید تمام اجزای مسیر با یکدیگر هماهنگ باشند. |
| اتصال زمین | نیازی به اتصال شیلد و اجرای سیستم ارت ندارد و نصب آن سادهتر است. | برای عملکرد صحیح باید شیلد کابل، کیستون، رک و سیستم ارت بهصورت اصولی اجرا و به یکدیگر متصل شوند. |
| نصب | نصب سادهتر، سریعتر و مناسب پروژههایی با پیچیدگی کمتر است. | نیازمند دقت بیشتر هنگام اتصال شیلد، درین وایر و رعایت اصول کابلکشی استاندارد است. |
کیستون پهن، باریک و ماژولار
برخی برندها کیستونها را با عرضهای مختلف یا در قالب یک یا دو ماژول عرضه میکنند. این موضوع بهویژه هنگام نصب روی ترانکینگ و فیسپلیت اهمیت دارد. ممکن است یک کیستون از نظر Category کاملاً مناسب باشد اما به دلیل عرض، ارتفاع یا محل زبانه قفل در فیسپلیت موجود جا نخورد. پیش از سفارش تعداد بالا، نمونه را با متعلقات پروژه بررسی کنید.

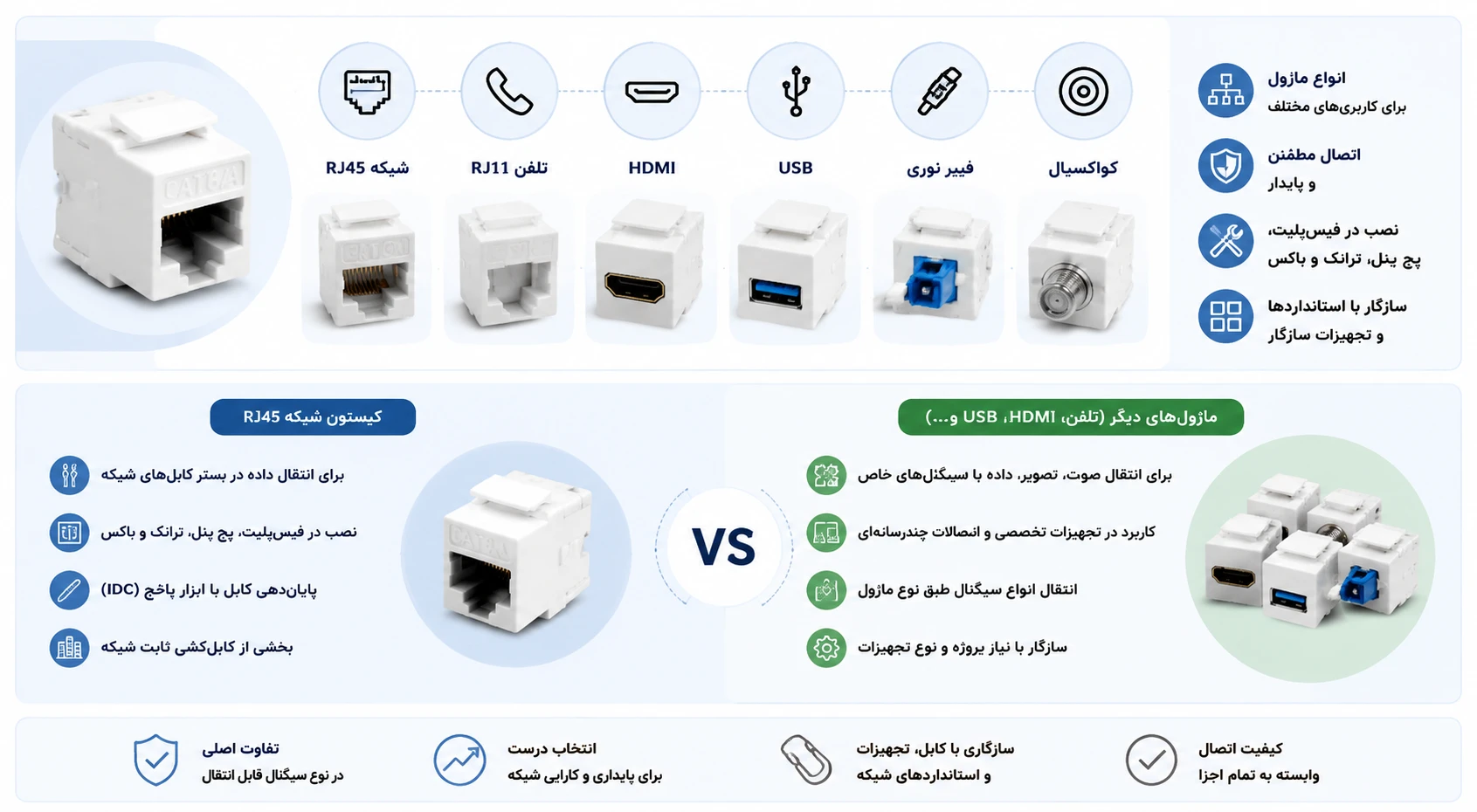

کیستون شبکه RJ45 با کیستون تلفن و ماژولهای دیگر چه تفاوتی دارد؟
کیستون شبکه یکی از رایجترین ماژولهای مورد استفاده در زیرساختهای شبکه است، اما اصطلاح Keystone فقط به پورتهای شبکه محدود نمیشود. فریم یا قاب کیستون میتواند میزبان انواع مختلفی از ماژولها مانند RJ45، RJ11، HDMI، USB، فیبر نوری و حتی کانکتورهای صوتی باشد. تفاوت اصلی این ماژولها در نوع سیگنال قابل انتقال، کاربرد، ساختار داخلی و تجهیزات سازگار با آنها است.
در شبکههای کامپیوتری، کیستون RJ45 برای انتقال داده در بستر کابلهای شبکه مسی مانند Cat5e، Cat6 و Cat6A استفاده میشود و رایجترین نوع کیستون در پروژههای کابلکشی ساختاریافته است. در مقابل، سایر ماژولهای کیستون برای کاربردهای خاص مانند تلفن، انتقال تصویر، ارتباطات صوتی یا اتصال فیبر نوری طراحی شدهاند.انتخاب نوع مناسب کیستون باید براساس نیاز پروژه، نوع تجهیزات، استاندارد کابلکشی و محل نصب انجام شود. استفاده از ماژول نامناسب میتواند باعث کاهش کیفیت سیگنال، ناسازگاری تجهیزات یا ایجاد مشکلات در توسعه آینده شبکه شود.
| نوع ماژول | کاربرد | نکته انتخاب |
|---|---|---|
| کیستون شبکه RJ45 | رایجترین نوع کیستون برای ایجاد پورت شبکه و اتصال تجهیزات LAN مانند کامپیوتر، سوئیچ، روتر، تلفن IP و دوربینهای تحت شبکه | باید با رده کابل شبکه مانند Cat5e، Cat6 یا Cat6A، نوع شیلد و استاندارد رنگبندی T568A/T568B سازگار باشد. |
| کیستون تلفن RJ11 | برای اتصال خطوط تلفن، سیستمهای سانترال و برخی تجهیزات مخابراتی استفاده میشود. | تعداد رشتهها و نوع سیمکشی آن با کیستون شبکه RJ45 متفاوت است و نباید با تجهیزات شبکه اشتباه گرفته شود. |
| ماژول HDMI / USB | برای انتقال تصویر، صدا یا داده در محیطهایی مانند اتاق کنفرانس، سیستمهای صوتی و تجهیزات چندرسانهای استفاده میشود. | باید نوع کانکتور، کیفیت انتقال سیگنال و سازگاری با تجهیزات مقصد بررسی شود. |
| ماژول کواکسیال | برای انتقال سیگنال تلویزیون، آنتن، سیستمهای RF و برخی تجهیزات صوتی و تصویری کاربرد دارد. | نوع کانکتور مانند F-Type یا سایر استانداردها باید با کابل و تجهیزات مورد استفاده هماهنگ باشد. |
| کیستون فیبر نوری | برای اتصال کابلهای فیبر نوری و ایجاد دسترسی استاندارد در پنلها، باکسها و تجهیزات شبکه نوری استفاده میشود. | نوع فیبر (Single Mode یا Multi Mode)، کانکتور LC یا SC و کیفیت اتصال در انتخاب آن اهمیت زیادی دارد. |
تفاوت کیستون شبکه و سوکت RJ45
کیستون شبکه و سوکت RJ45 هر دو در ایجاد ارتباط شبکه نقش دارند، اما از نظر کاربرد، محل نصب و نحوه استفاده تفاوتهای مهمی با یکدیگر دارند. کیستون شبکه یک ماژول ثابت در زیرساخت کابلکشی است که معمولاً در فیسپلیت، پچ پنل، ترانکینگ یا باکسهای شبکه نصب میشود و کابل اصلی شبکه به آن پانچ میشود.
در مقابل، سوکت RJ45 یک کانکتور قابل اتصال است که معمولاً به انتهای پچ کورد یا کابل شبکه متصل شده و برای ارتباط مستقیم با تجهیزات شبکه مانند کامپیوتر، سوئیچ و روتر استفاده میشود. به بیان ساده، کیستون بخشی از کابلکشی ثابت شبکه است، اما سوکت RJ45 برای اتصال نهایی تجهیزات به مسیر شبکه کاربرد دارد.شناخت تفاوت این دو قطعه هنگام طراحی و اجرای شبکه اهمیت زیادی دارد؛ زیرا استفاده نادرست از آنها میتواند باعث کاهش کیفیت اتصال، ایجاد خطا در انتقال داده و کاهش عمر مفید زیرساخت شبکه شود.
| ویژگی | کیستون شبکه | سوکت یا پلاگ RJ45 |
|---|---|---|
| نوع کانکتور | یک ماژول مادگی برای ایجاد پورت شبکه | یک کانکتور نری برای اتصال مستقیم کابل به تجهیزات شبکه |
| محل استفاده | داخل فیسپلیت، باکس روکار، ترانکینگ، پچ پنل و رک شبکه | در انتهای پچ کورد یا کابل شبکه برای اتصال به پورت تجهیزات |
| نحوه اتصال کابل | اتصال کابل شبکه با استفاده از ترمینالهای IDC و ابزار پانچ یا مدلهای بدون ابزار | اتصال رشتههای کابل داخل پینهای سوکت با کریمپ یا ابزار پرس سوکت |
| میزان جابهجایی | برای کابلکشی ثابت طراحی شده و معمولاً در محل نصب باقی میماند | برای کابلهای انعطافپذیر و اتصالات قابل جابهجایی استفاده میشود |
| نگهداری | در صورت خرابی معمولاً ماژول کیستون تعویض میشود بدون نیاز به تغییر کل کابلکشی | در صورت آسیبدیدگی معمولاً سوکت مجدداً نصب یا تعویض میشود |
آموزش نصب کیستون شبکه
نصب صحیح کیستون شبکه یکی از مراحل مهم در اجرای کابلکشی استاندارد شبکه است. در این فرآیند باید مواردی مانند انتخاب محل مناسب، رعایت استاندارد رنگبندی T568A یا T568B، پانچ صحیح زوج سیمها، جلوگیری از آسیب به شیلد کابل و مدیریت درست کابلها رعایت شود. کوچکترین خطا در نصب میتواند باعث افت کیفیت سیگنال، افزایش خطاهای شبکه و کاهش پایداری ارتباط شود.در راهنمای کامل نصب کیستون شبکه، تمام مراحل از آمادهسازی کابل و پانچ رشتهها تا تست نهایی اتصال با تستر شبکه را بهصورت گامبهگام بررسی کردهایم تا بتوانید یک اتصال استاندارد و قابل اعتماد ایجاد کنید.

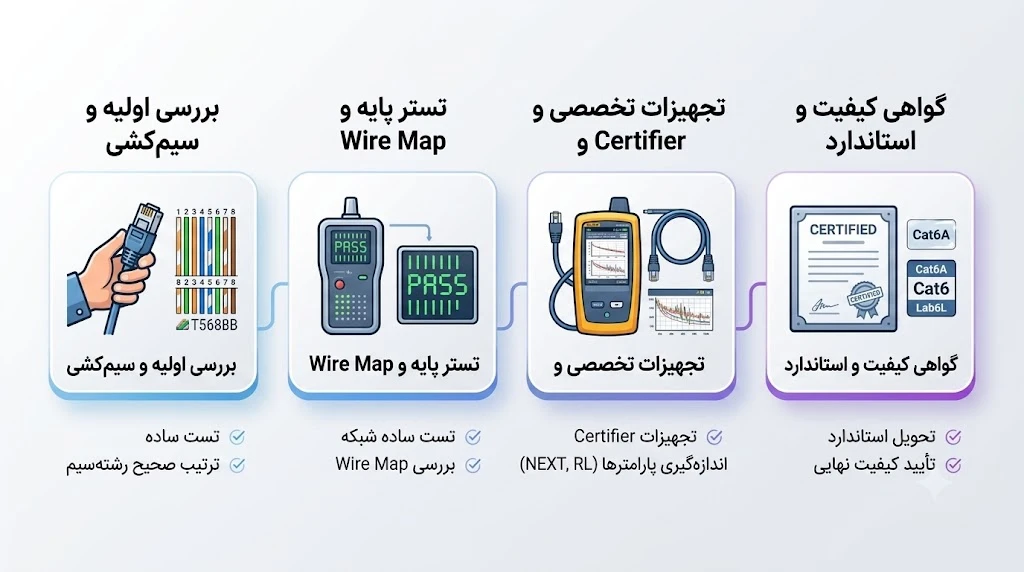

تست کیستون بعد از نصب چگونه انجام میشود؟
تسترهای ساده شبکه برای بررسی اولیه وضعیت کابلکشی استفاده میشوند و معمولاً مواردی مانند ترتیب صحیح هشت رشته سیم، قطعی کابل، اتصال کوتاه، جابهجایی رشتهها و خطاهایی مانند Split Pair را تشخیص میدهند. این نوع تست برای اطمینان از صحت اولیه اتصالات ضروری است، اما دریافت نتیجه صحیح در Wire Map به این معنا نیست که لینک شبکه حتماً استاندارد Cat6 یا Cat6A را دارد.
برای پروژههای حرفهای که نیاز به تحویل استاندارد، گواهی عملکرد یا بررسی دقیق کیفیت لینک دارند، باید از تجهیزات تخصصی مانند تسترهای Certifier یا تست فلوک استفاده شود. در این تستها پارامترهایی مانند افت سیگنال، NEXT، Return Loss، طول کابل و کیفیت کلی لینک بررسی میشوند. نتیجه نهایی عملکرد شبکه تنها به کابل وابسته نیست و عواملی مانند کیفیت کیستون، پچ پنل، پچ کورد، نحوه نصب، طول مسیر و رعایت استانداردهای کابلکشی نیز تأثیر مستقیم دارند.
کیستون و تجهیزات PoE
در شبکههای PoE، برق و داده همزمان از زوجهای کابل عبور میکنند. برای دوربین، تلفن IP، اکسس پوینت یا تجهیزات پرمصرف، کیستونی انتخاب کنید که رده و استانداردهای لازم را داشته باشد و کنتاکتهای آن برای اتصال مکرر و توان موردنظر طراحی شده باشند. تراکم کابلها، گرما، کیفیت مس و پیوستگی شیلد در پروژههای پرتوان اهمیت بیشتری پیدا میکند.اتصال یا جدا کردن مکرر پچ کورد زیر بار الکتریکی میتواند به مرور به سطح کنتاکتها فشار وارد کند. استفاده از محصول معتبر، رعایت دستور سازنده و قطع توان در زمان سرویس تجهیزات حساس، ریسک خرابی را کاهش میدهد.
راهنمای انتخاب کیستون مناسب
انتخاب کیستون شبکه مناسب یکی از مهمترین مراحل در اجرای یک کابلکشی استاندارد است؛ زیرا این قطعه علاوه بر ایجاد اتصال بین کابل شبکه و تجهیزات، روی کیفیت انتقال داده، پایداری ارتباط و قابلیت توسعه شبکه تأثیر میگذارد. انتخاب اشتباه کیستون میتواند باعث کاهش عملکرد شبکه، ناسازگاری با کابلها یا ایجاد مشکل در تست و عیبیابی شود.برای انتخاب بهترین کیستون باید عواملی مانند رده کابل شبکه (Cat5e، Cat6، Cat6A و …)، نوع شیلد، محل نصب، تعداد پورتها، پشتیبانی از PoE، کیفیت ساخت و استانداردهای محصول بررسی شود. در جدول زیر مهمترین نکاتی که قبل از خرید کیستون شبکه باید در نظر بگیرید آورده شده است.
| سؤال | انتخاب پیشنهادی |
|---|---|
| کابل پروژه چه ردهای است؟ | کیستونی همرده یا بالاتر انتخاب کنید؛ زیرا کل مسیر شبکه تا حد ضعیفترین جزء محدود میشود. |
| کابل شیلددار است؟ | کیستون شیلددار و اجرای صحیح سیستم ارتینگ برای حفظ عملکرد کابلهای شیلددار ضروری است. |
| محل نصب کجاست؟ | نوع نصب مانند فیسپلیت، ترانک، باکس یا پچ پنل باید با ابعاد و مدل کیستون هماهنگ باشد. |
| فضای پشت پریز کم است؟ | زاویه ورود کابل، عمق کیستون و شعاع خمش کابل باید بررسی شود تا کابل تحت فشار قرار نگیرد. |
| تعداد نصب زیاد است؟ | مدلی با روند پانچ سریع، نصب آسان و کیفیت تکرارپذیر انتخاب شود تا اجرای پروژه سادهتر شود. |
| پروژه PoE یا پرظرفیت است؟ | رده مناسب، کیفیت کنتاکتها و توان پشتیبانی از جریان برای جلوگیری از مشکلات حرارتی بررسی شود. |
| نیاز به تست استاندارد دارید؟ | برند و سیستم کابلکشی دارای مستندات فنی و سازگاری با تجهیزات تست انتخاب شود. |
| محیط گردوغبار دارد؟ | مدل دارای شاتر یا درپوش محافظ در محیطهای صنعتی و پرتردد گزینه مناسبتری است. |
آیا برند کابل و کیستون باید یکسان باشد؟
در بسیاری از شبکههای معمولی، اجزای استاندارد از برندهای مختلف میتوانند از نظر فیزیکی با هم کار کنند؛ اما برای دریافت گارانتی سیستمی، تست تضمینی یا پروژههای حساس، سازندگان معمولاً استفاده از یک خانواده کامل کابل، کیستون، پچ پنل و پچ کورد را توصیه میکنند. پیش از ترکیب برندها، Category، نوع هادی، قطر کابل، شیلد، ابزار پایاندهی و شرایط گارانتی بررسی شود.

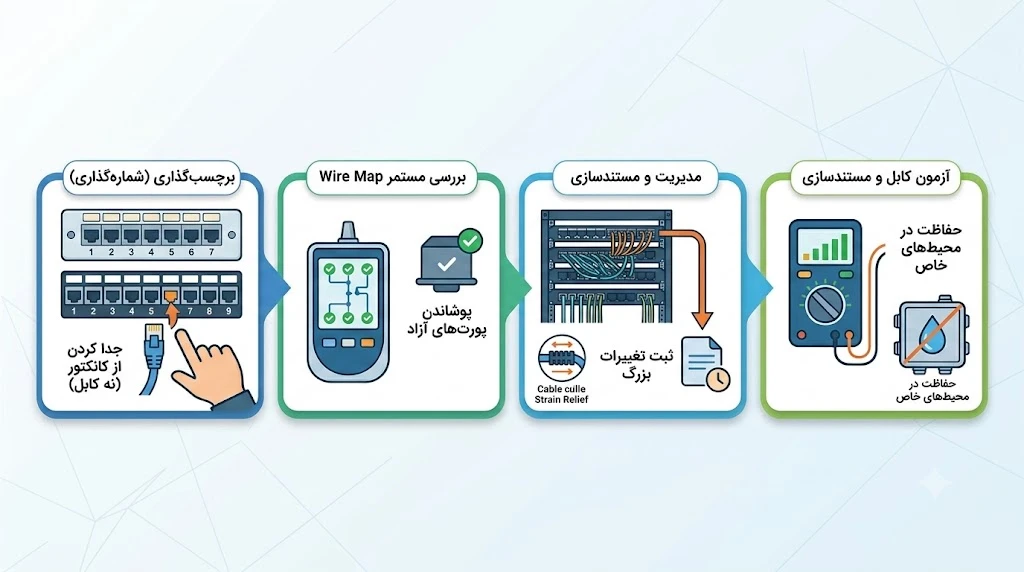

نگهداری و عیبیابی کیستون شبکه
کیستون قطعهای کماستهلاک است، اما کشش پچ کورد، گردوغبار، ضربه، رطوبت، خم شدید کابل و پایاندهی ضعیف میتوانند باعث قطع و وصل یا افت کیفیت شوند. در زمان عیبیابی، ابتدا پچ کورد را تعویض کنید، سپس Wire Map مسیر را بررسی کنید و در صورت تداوم مشکل، کیستون و پانچ رشتهها را بازبینی نمایید.
- پورتهای بدون استفاده را با شاتر یا درپوش محافظت کنید.
- پچ کورد را از زبانه و بدنه کانکتور جدا کنید و کابل را نکشید.
- روی فیسپلیت و پچ پنل برچسب واضح و یکسان قرار دهید.
- در محیط مرطوب یا صنعتی از باکس و تجهیزات دارای حفاظت مناسب استفاده کنید.
- برای تمیزکاری از وارد کردن جسم فلزی به جک خودداری کنید.
- پس از هر تغییر عمده در رک یا مسیر کابل، تست و مستندسازی را بهروزرسانی کنید.
بهترین برند کیستون شبکه کدام است؟
برند مناسب باید براساس اصالت کالا، دیتاشیت فنی، Category واقعی، نوع شیلد، سازگاری با کابل و متعلقات پروژه و امکان تست انتخاب شود. برندهایی مانند لگراند، نگزنس، اشنایدر الکتریک، CommScope، Panduit، Siemon، Belden و D-Link در بخشهایی از بازار تجهیزات پسیو شناختهشدهاند؛ اما نام برند بهتنهایی تضمینکننده عملکرد نیست.در بازار، محصولات تقلبی یا مدلهای ظاهراً مشابه وجود دارند. بررسی پارتنامبر، بستهبندی، مشخصات چاپشده روی بدنه، راهنمای نصب و خرید از تأمینکننده قابل اعتماد اهمیت دارد. همچنین محصول باید دقیقاً با فیسپلیت، ترانک یا پچ پنل پروژه سازگار باشد.
جمعبندی
کیستون شبکه نقطه اتصال کابل ثابت با پچ کورد و تجهیزات شبکه است و نقش مهمی در نظم، پایداری و قابلیت نگهداری کابلکشی دارد. برای انتخاب درست باید فقط به عنوان Cat5e، Cat6 یا Cat6A توجه نکرد؛ نوع شیلد، جنس بدنه، زاویه ورود کابل، روش پایاندهی، ابعاد فیسپلیت و شرایط محیط نیز اهمیت دارند.نصب استاندارد، حفظ تاب زوجها، رعایت T568A یا T568B، مدیریت شعاع خم و تست نهایی میتواند از بسیاری از قطعیها و افتهای عملکرد جلوگیری کند. در پروژههای حرفهای بهتر است کابل، کیستون، پچ پنل و پچ کورد بهصورت یک سیستم هماهنگ انتخاب شوند. همچنین شما میتوانید برای دریافت اطلاعات بیشتر با کارشناسان اعتماد شبکه پرهام در ارتباط باشید
پرسشهای متداول درباره کیستون شبکه
۱. آیا کیستون شبکه روی سرعت اینترنت تأثیر دارد؟
کیستون بهتنهایی سرعت اینترنت را افزایش نمیدهد، اما مدل نامتناسب، بیکیفیت یا نصبشده به شکل نادرست میتواند ظرفیت لینک داخلی را محدود کند یا باعث خطا و قطع و وصل شود.
۲. آیا میتوان کیستون Cat6 را برای کابل Cat5e استفاده کرد؟
از نظر اتصال فیزیکی در بسیاری از مدلها ممکن است، اما عملکرد نهایی از رده کابل فراتر نمیرود. برای یک سیستم قابل پیشبینی بهتر است اجزا همرده باشند.
۳. برای هر پریز شبکه چند کیستون لازم است؟
هر پورت مستقل به یک کیستون نیاز دارد. فیسپلیت دوپورت معمولاً دو کیستون و چهارپورت چهار کیستون میخواهد.
۴. آیا کیستون Cat6A داخل هر فیسپلیتی جا میشود؟
خیر. برخی مدلهای Cat6A بزرگتر یا عمیقتر هستند. ابعاد، عرض ماژول، زبانه قفل و عمق باکس را پیش از خرید بررسی کنید.
